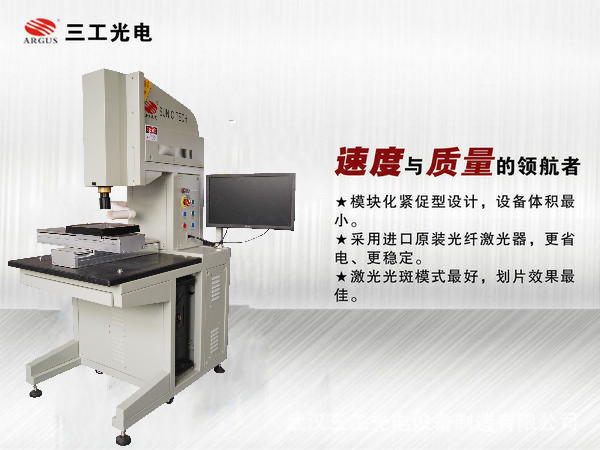

新款光纖激光劃片機

設備性能

全新的設計：重構瞭整機的機械結構使設備結構更加簡潔、使用更加方便，進一步符合人體工程學。重寫瞭部分光纖激光劃片機軟件源代碼使軟件運行更加穩定快速。

•高配置：采用20W光纖激光器，光束質量更好（標準基模）、切縫更細（30μm）、邊緣更平整光滑。

•免維護：整機采用標準模塊化設計，真正免維護、不間斷連續運行、無消耗性易損件更換。

•操作方便：設備集成風冷設置，設備體積更小，操作更簡單。

•專用控製軟件：專為激光劃片機而設計的控製軟件，操作簡單，能實時顯示劃片路徑。

•工作效率高：工作效率最大劃片速度可達200mm/s。

 應用及市場

•能適應單晶矽、多晶矽、非晶矽電池劃片和矽、鍺、砷化鎵半導體材料的劃片和切割。

一、光纖激光劃片機激光器
泵浦源采用進口新型半導體材料，大大提高電光轉換效率。
替代第二代真正做到免維護。
光束質量好。準基模（低階模），發散角小。
全封閉光路設計，光釬傳輸，確保激光器長期連續穩定運行，對環境適應能力更強。
同光路紅光瞄準定位指示。

二、光纖激光劃片機主要部件全部采用進口件
1、泵浦源——德國
2、工作臺傳動絲杠——德國
3、工作臺傳動導軌——韓國
4、半導體激光指示器——日本

三、光纖激光劃片機設備整機性能優越
1、專利技術確保設備性能更穩定，效率更高。
2、低電流、高效率。工作電流小，速度快,基本做到免維護，無材料損耗，零故障率，運行成本更低。
3、連續工作時間長。24小時不間斷工作。
4、運行穩定。劃片加工成品率高。不會出現填充因子降低
5、整機采取國際標準模塊化設計，結構合理，安裝維護更方便簡潔。
6、各系統和部件合理配置，各部分和整機發揮最高效益。
7、控製麵板人性化設計，操作簡單程序化，避免誤動作。
8、聲光警示報警，完備的設備運行保護功能，並符合激光安全國際標準。

四、光纖激光劃片機工作臺
1、雙氣倉真空吸附。
2、T型臺雙工位交替運行，提高工作高效率。
3、幅麵350×350mm；行程320×320mm。
4、重復定位精度±10μm。
5、主要部件進口：絲杠—德國、導軌—韓國，保證精度和耐用性。
6、自動抽風除塵，減少粉塵對設備和人員的乾擾和污染。

五、光纖激光劃片機專用控製軟件
1、根據行業特點專門設計，人機界麵友好，操作方便。
2、劃片軌跡顯示，便於設計、更改、監測。
3、獨有提示功能，確保易損件及時更換。

六、冷卻系統
風冷

七、光纖激光劃片機適用麵廣
能適應單晶矽、多晶矽、非晶矽電池劃片和矽、鍺、砷化鎵半導體材料的劃片和切割。特別是厚片（如AP公司0.7mm單晶矽多晶矽；1.2mm非晶矽帶等）也能高效率、高速度、高質量、低電流切割。

八、光纖激光劃片機加工工藝
成熟性:經過太陽能行業和廣泛應用和充分的實踐檢驗，總結出一整套優化可行的加工工藝。
先進性:公認的加工工藝，確保同行業最高效率、最高成品率。

九、光纖激光劃片機設備性能指標：
SDS10型光纖激光劃片機系列設備,工作光源采用光纖激光器、數控X/Y工作臺，步進電機驅動，在電腦控製下精確運動，專用控製軟件使程序的編輯和修改簡單方便，並實時顯示運動軌跡。工作臺采用雙氣倉負壓吸附系統，T型結構雙工作位交替工作。
系 統 采用國際流行的模塊化設計，關鍵部件均采用進口產品。整機結構合理、比較燈泵劃片機其速度更快、精度更高、操作簡單方便，能24小時長期連續工作，各 項 性能指標穩定可靠，一體化程度更高、光束質量更好、運行成本更低、免維護時間更長故障率低，加工成品率高，適用麵廣，在太陽能行業得到廣泛的應用和用 戶的 高度肯定。

十、光纖激光劃片機適用標準：
1、遠離振動源、遠離強電磁乾擾
2、地麵平整潔凈少塵
3、環境溫度：15～30℃、相對濕度：≤85%
4、總供電電源：2相3線220V
5、電源佈置：進線總空開；單臺設備就近獨立空氣開關
6、除塵：500W抽風機；單臺設備就近獨立氣閥；PVC總管管徑Φ35 mm
