連接示意圖
一 主要特點
使用瞭單片機和專用軟件，采用瞭基於專傢控製系統的專用軟件,實現瞭智能優化SOC控製，更先進、更可靠、更高效,有效保證並延長瞭系統部件的使用壽命。
具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控製；以上保護均不損壞任何部件，不燒保險。
采用瞭串聯式PWM充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM高3%-6%，增加瞭用電時間；過放恢復的提升充電，正常的直充，浮充自動控製方式使系統有更長的使用壽命；同時具有準確的溫度補償。
直觀的LED發光管指示當前電瓶狀態，讓用戶瞭解使用狀況。
取消瞭電位器調整控製設定點，而利用瞭Flash存儲器記錄各工作控製點，使設置數字化，消除瞭因電位器震動偏位、溫漂等使控製點出現誤差降低準確性、可靠性的因素；
使用瞭輕觸按鍵式操作，使用極其方便美觀。
溫度補償采用瞭外置溫度傳感器,較內置溫度傳感器控製精度更高。
利用先進電源技術,大大提高單位麵積的有效功率,結構更緊湊。
采用大口徑、大間隔接線端子,可安裝最大6mm2導線,導線間隔9.5 mm,增強瞭絕緣性能及安裝可靠性,不易滑絲。
充電及超壓指示：當系統連接正常，且有陽光照射到光電池板時，充電指示燈(1)為綠色常亮，表示系統充電電路正常；當充電指示燈(1)出現綠色快速閃爍時，說明系統過電壓，處理見故障處理內容；充電過程使用瞭PWM方式，如果發生過過放動作，充電先要達到提升充電電壓，並保持30分鐘，而後降到直充電壓，保持30分鐘，以激活蓄電池，避免硫化結晶，最後降到浮充電壓，並保持浮充電壓。如果沒有發生過放，將不會有提升充電方式，以防蓄電池失水。這些自動控製過程將使蓄電池達到最佳充電效果並保證或延長其使用壽命。

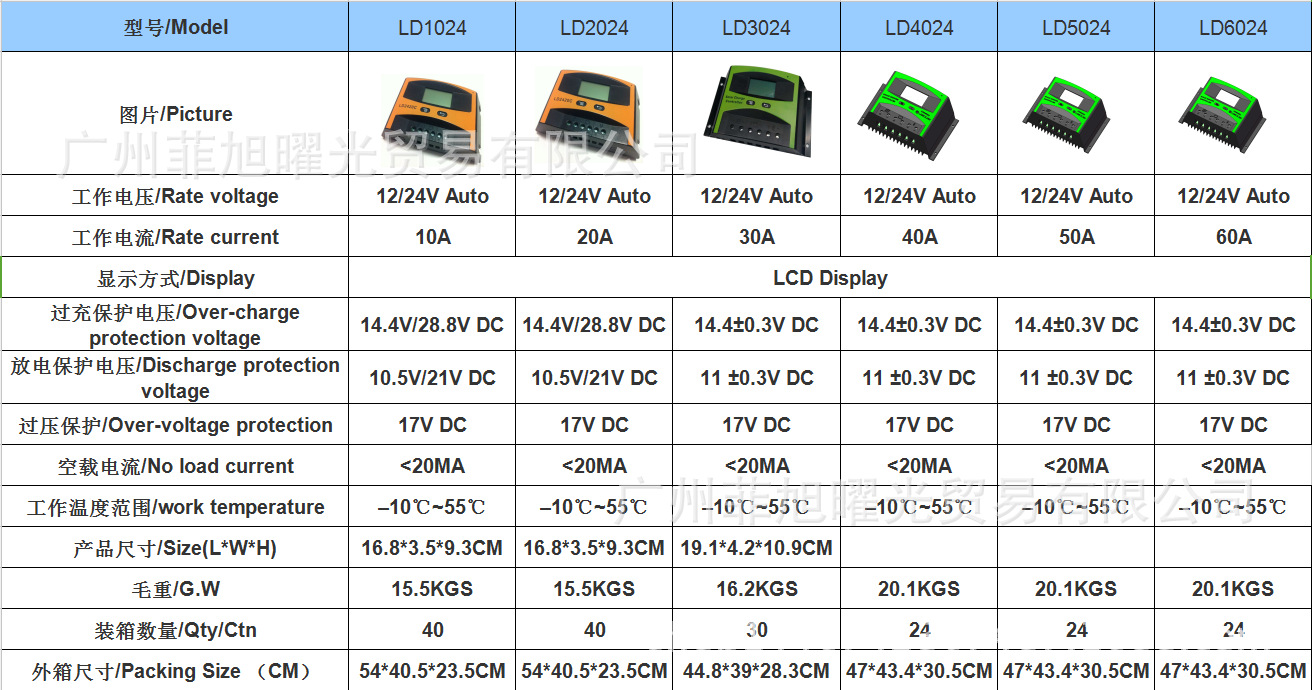

二 系統參數:
三 產品性能
短路保護
過載保護
過充、過放保護
欠壓保護
防反充、防反接保護
