1. 光伏離網發電系統的組成及功用：
1) 太陽能電池板：太陽能發電系統中的核心部分，也是太陽能發電系統中價值最高的部分。其作用是將太陽的輻射能力轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。
2) 太陽能安裝支架：固定太陽能電池板。根據安裝方式的不同， 太陽能安裝支架分為屋頂安裝與地麵安裝；其中屋頂安裝也分為琉璃瓦安裝與彩鋼瓦安裝；由於不同安裝方式的支架設計不同，客戶在采購的時候需要提前確認。
3) SPD防雷浪湧保護器：防雷開關， 雷擊時斷開保護充電控製器等電器設備。
4) 太陽能充電控製器：太陽能控製器的作用是控製整個系統的工作狀態，並對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控製器還應具備溫度補償的功能。其他附加功能如光控開關、時控開關都應當是控製器的可選項。
5) 蓄電池：在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。
6) 逆變器：太陽能的直接輸出為直流電。為能向220VAC的電器提供電能，需要將太陽能發電系統所發出的直流電能轉換成交流電能。
7) 線纜（用戶按照自己的實際安裝情況自己配置）。
2.光伏離網發電系統的應用；
1) 戶用太陽能電源：用於邊遠無電地區如高原、海島、牧區、邊防哨所等軍民生活用電，如照明、電視、收錄機等；
2) 傢庭燈具電源：如庭院燈、路燈、手提燈、野營燈、登山燈、垂釣燈、黑光燈、割膠燈、節能燈等。
3) 交通領域如航標燈、交通/鐵路信號燈、交通警示/標志燈、宇翔路燈、高空障礙燈、高速公路/鐵路無線電話亭、無人值守道班供電等。
4) 通訊/通信領域：太陽能無人值守微波中繼站、光纜維護站、廣播/通訊/尋呼電源系統；農村載波電話光伏系統、小型通信機、士兵GPS供電等。
5) 石油、海洋、氣象領域：石油管道和水庫閘門陰極保護太陽能電源系統、石油鉆井平臺生活及應急電源、海洋檢測設備、氣象/水文觀測設備等。
6) 太陽能建築將太陽能發電與建築材料相結合，使得未來的大型建築實現電力自給，是未來一大發展方向。
3. 光伏發電系統優勢；
1) 系統耐久性好，抗鹽霧和腐蝕；
2) 可承受最大風壓2400Pa，雪壓5400Pa；
3) 優秀的弱光環境發電性能，陰天也能發電；
4) 年衰減小於7‰，25年依然能保持80%以上的發性能；
5) 可以通過WIFI智能聯網，實時監控系統發電情況（選配）；
4 .系統配置；
1）250W太陽能板：24塊
2）4000W MPPT充電逆變一體機：2臺
3）膠體蓄電池12V150AH：16塊
4）雙色光伏電纜：2※10M
5）MC4插頭：18對
6）斜屋麵光伏支架（或地麵光伏支架）：6套 （以1KW一套為1個單位）
5.系統連接示意圖；
6.詳細參數；
1)250w太陽能板
型號 | SZPV-250 |
最大功率(W) | 250 |
峰值電壓(V) | 28.8 |
最大電流(A) | 8.68 |
開路電壓(V) | 37.4 |
短路電流(A) | 9.02 |
電池片效率 | ≥17.4% |
公差 | 0-3% |
尺寸(mm) | 1640*992*40 |
凈重(kgs) | 21 |
電池片 | 156mm*156mm*60 |
工作溫度 | -40°-- + 85° |
短路電流溫度系數 | 0.06404% |
開路電壓溫度系數 | -0.31476% |
最大功率溫度系數 | -0.43480% |
使用壽命 |
|
2）光伏充電逆變器；
產品特性
·純正弦波逆變器
· 可選擇傢電或個人電腦用輸入電壓范圍
· 可根據應用選擇充電電流
· 可通過LCD配置市電或太陽能的輸入優先順序
· 兼容電源電壓或發電機供電
· 市電重啟功能
· 過載與短路保護
· 智能電池充電器設計以優化電池性能
· 冷開機功能
型號 | MKS-3KVA |
額定功率 | 3000VA/2400W |
電壓 | 230VAC |
可選擇電壓范圍 | 170-280VAC（個人電腦用）； |
頻率范圍 | 50Hz/60Hz(自動檢測) |
市電電壓范圍（電池模式） | 230VAC±5% |
突波能力 | 6000VA |
效率（尖峰） | 93% |
轉換時間 | 10ms(個人電腦用)；20ms(傢電用) |
波型 | 純正弦波 |
電池電壓 | 24VDC |
浮充電壓 | 27VDC |
過度充電保護 | 31VDC |
最大充電電流 | 20A或30A |
最大功率 | 600W |
MPPT范圍@工作電壓 | 30VDC~66VDC |
最大開路電壓 | 75VDC |
最大充電電流 | 25A |
最大效率 | 98% |
待機功耗 | 2W |
尺寸，長*寬*高（MM） | 128*272*355 |
重量（KG） | 8.0 |
濕度 | 5%至95%相對濕度（不凝結） |
工作溫度 | 0℃-55℃ |
存放溫度 | -15℃-60℃ |
3）光伏支架安裝；
- 斜屋頂安裝支架
地麵安裝支架

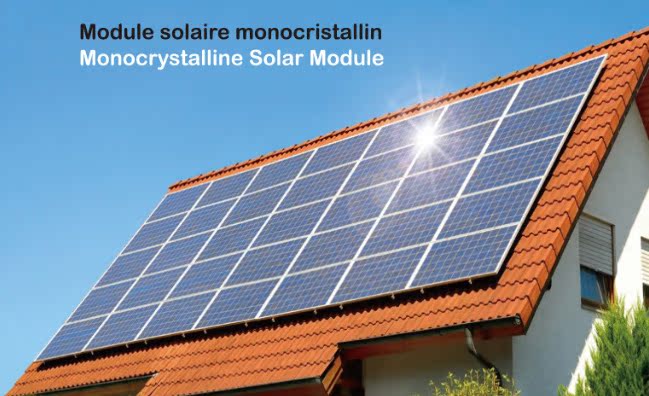

7、安裝效果圖
8、.常見問題Q&A
1) 光伏發電的原理？
答：太陽能光伏發電系統是一種利用太陽能電池半導體材料的光伏效應將太陽光輻射能直接轉換為光伏發電，光伏發電具有電池組件模塊化，安裝維護方便，使用方式靈活等特點，是太陽能發電應用最多的技術。
2) 分佈式光伏發電效率如何？
答：以江蘇省為例，江蘇省日平均太陽輻射量為3.7，即平均每天發電時間為3.7小時，每年有效發電時間為1350小時，那麼一套5kw的光伏並網系統一年發電量在6750度以上.
3) 光伏發電系統壽命多長，維護會不會很麻煩？
答：一般光伏組件的壽命在20-25年。經過歐洲權威機構檢測鑒定，我們的光伏組件年衰減率小於7‰，25年後的組件發電效率依然能保持正在84.5%左右。
4) 光伏組件占地麵積？
答：我們的光伏發電系統選用250W太陽能板，每塊組件的尺寸為1640mm*992mm*40mm，重量為21kgs。以1kw光伏組件為一個單位，3kw光伏系統占地麵積約為19.5平方米。
