AGF系列光伏匯流采集裝置是專門應用於智能光伏匯流箱，用於監測光伏電池陣列中電池板運行狀態，光伏電池電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出，帶有風速、溫度、輻照機等傳感器介面，裝置帶有RS485介面可以把測量和采集到的數據和設備狀態上傳。



AGF系列光伏匯流采集裝置

AGF系列光伏匯流采集裝置是專門應用於智能光伏匯流箱，用於監測光伏電池陣列中電池板運行狀態，光伏電池電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出，帶有風速、溫度、輻照機等傳感器介面，裝置帶有RS485介面可以把測量和采集到的數據和設備狀態上傳。

1 型號說明

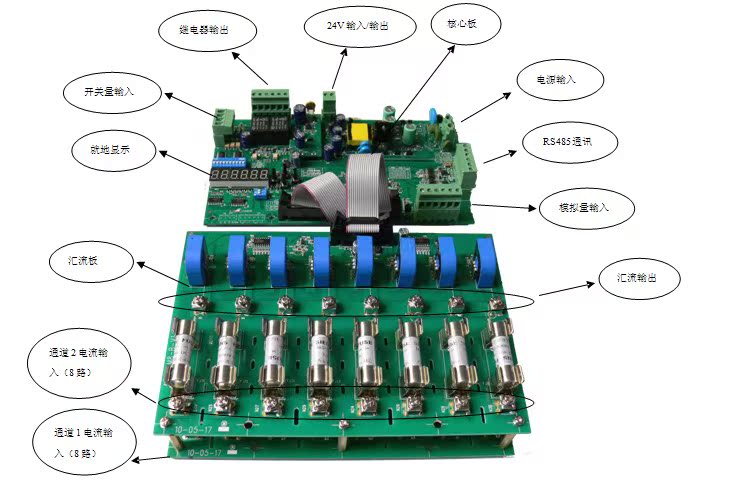

2產品特點

◆ 測量元件采用霍爾傳感器，隔離測量

◆ 可接受正極或負極匯流測量方式

◆ 板載光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇

◆ 可選電壓功能，最高測量電壓DC1kV

◆ 提供外部傳感器輸入介面

◆ 標配單路RS485介面

◆ 多種供電方式可選擇



3產品功能

◆ 光伏電池串開路報警，狀態檢測

◆ 帶開關量輸入，用於采集直流斷路器、防雷器等元件的動作狀態

◆ 帶繼電器輸出，可以設定為點動方式，用於驅動直流斷路器的自動分合閘

◆ 提供溫度、輻照、風速等類型傳感器輸入介面

◆ 可輸出DC24V電源給外部傳感器供電

◆ 就地數位管循環顯示每通道的輸入電流，並具有自動關閉節能顯示模式

◆ 可帶雙路冗餘RS485介面，支持Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定



4 技術參數

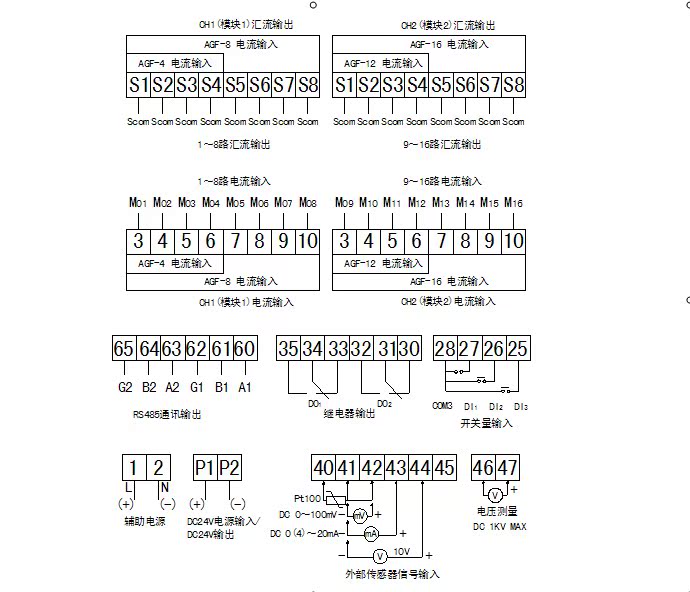

5 接線方式



負極匯流板接線：



7安裝尺寸
