浙江琳佰電氣科技有限公司（原樂清市聯森電氣有限公司）生產的光伏匯流可根據客人要求或技術文件生產，箱體材質有冷軋鋼板、不銹鋼、塑膠等；智能型或非智能型，帶防反二極或不還防反二極管，大小系統均可生產。

一．產品介紹光伏匯流箱是將最多24 路光伏電池組件串的直流輸入匯流合成1路輸出，每路配熔斷器，輸出配備防雷器和斷路器，大大簡化瞭直流配電櫃及逆變器的輸入接線。提供防雷保護，短路保護和接地保護。匯流箱分為智能和非智能兩種類型。智能光伏匯流箱內部裝有匯流監測單元，能監測每路光伏電池串輸入的電流、匯總輸出電壓、防雷器狀態、斷路器狀態。該裝置內部佈置簡潔明瞭，佈線整齊合理。可靠性高，維護簡單。戶外壁掛式安裝，能適應各種惡劣環境。除瞭標準材質和尺寸外，可按用戶要求定製。

二.功能特點 1.匯流箱采防護等級達到IP65，能滿足室外安裝要求的壁掛式密封型機櫃。 2.滿足同時接入多路太陽電池組串，每個正、負極接線端子接一路光伏專用熔斷絲。 3.采用光伏專用高壓直流熔斷絲對正負極同時保護。 4.采用光伏專用高壓防雷器能滿足正極對地、負極對地，工作電壓達到直流1000V。 5.匯流箱能夠接入最大太陽電池組串開路電壓（最大直流電壓）為1000V 以上（含 1000V）。 6.匯流箱測控模塊采用性能可靠的霍尼韋爾霍爾元件（直流CT 傳感器）對每一路光伏組串進行電流監測、報警和本地故障定位，並通過RS485 串口通信。 7.可實現光伏陣列電流量的獨立測量。 8.分析電流量、對有故障的光伏陣列報警。 9.匯流箱測控模塊可以實現光伏陣列的電壓測量，電池板溫度測量，防雷器及輸出開光狀態監測。 10.與外部介面部分均有防雷保護。 11.能接收本地監控裝置的參數下載，進行分析處理。 12.匯流箱通訊供電可選擇外界供電或者由匯流箱本身提供電源，如果采用匯流箱本身提供電源，現場可以不需要針對供電單獨佈線。三.技術參數電氣參數光伏陣列電壓范圍 200～1000Vdc 光伏陣列輸入路數 ≤24 每路輸入最大電流 1～20A 工作電源 220VAC或者24VDC(需配自供電電源）環境溫度 -40～+85℃ 環境濕度 0～95％通信接RS485

太陽能光伏匯流箱功能特點

1.匯流箱采防護等級達到IP54，能滿足室外安裝要求的壁掛式密封型機櫃。

2.滿足同時接入多路太陽電池組串，每個正、負極接線端子接一路光伏專用熔斷絲。

3.采用光伏專用高壓直流熔斷絲對正負極同時保護；保險絲耐壓達到直流1000V以上（含1000V）。

4.采用光伏專用高壓防雷器能滿足正極對地、負極對地，工作電壓達到直流1000V。

5.采用國際知名品牌直流斷路器。

6.匯流箱能夠接入最大太陽電池組串開路電壓（最大直流電壓）為1000V以上（含1000V）。

7.匯流箱測控模塊采用性能可靠的霍尼韋爾霍爾元件（直流CT傳感器）對每一路光伏組串進行電流監測、報警和本地故障定位，並通過RS485串口通信。

8.可實現光伏陣列電流量的獨立測量。

9.分析電流量、對有故障的光伏陣列報警。

10.匯流箱測控模塊可以實現光伏陣列的電壓測量，電池板溫度測量，防雷器及輸出開光狀態監測。

11.與外部介面部分均有防雷保護。

12.能接收本地監控裝置的參數下載，進行分析處理。

13.匯流箱通訊供電可選擇外界220V供電或者由匯流箱本身提供電源，如果采用匯流箱本身提供電源，現場可以不需要針對供電單獨佈線。

14.匯流箱可以選擇屏蔽雙絞線通訊或者無線通訊，載波通訊，如果采用無線通訊或者載波通訊，現場可以不需要針對通訊單獨佈線。

太陽能光伏發電系統防雷匯流箱產品執行標準

光伏陣列匯流箱的製造、試驗和驗收符合如下標準：
n GB/T14048.1-2000
低壓開關設備和控製設備總則
n YD/T1235.1-2002
通信行業
n IEC61024-1-1
1993建築物防雷第一部分第一部分防雷裝置保護級別的確定
n QX10.1-2002
中華人民共和國氣象行業
n GB/T4942.2-1993
低壓電器外殼防護等級
n GB50057-1994
建築物防雷設計規范
n YD5098-2001
通信局（站）雷電過電壓保護設計規范
n YDJ26-89
通信局（站）接地設計暫行技術規定（綜合樓部分)
n YD5078-98
通信工程電源系統防雷技術規定
n YD/T950-1998
電信交換設備過電壓過電流防護技術要求及試驗條件
n HL/YL 21-2008
YL系列光伏陣列匯流箱標準（本公司執行標準）

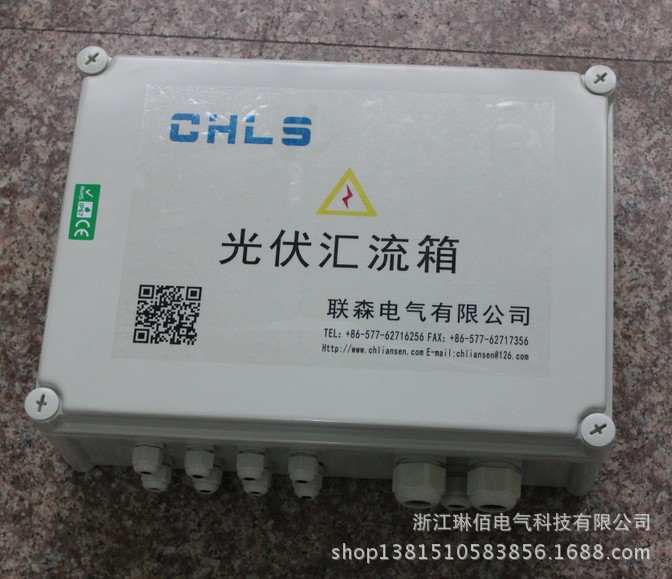

16路光伏智能防雷匯流箱(自供電式)
