一、產品概述

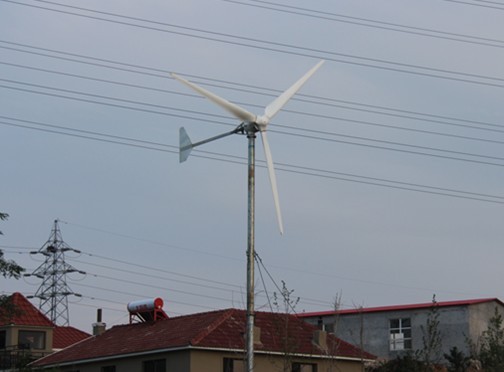

風力發電機是格輝陽電氣有限公司生產的全天候運行的風力發電機，具有尺寸小、安裝使用方便、成本低、效率高等特點，因此適合各種地域各種氣候環境，在漁船、蒙古包、電信基站。

二、性能特征

Ø風力發電機智能化、模塊化設計、結構簡單，功能強大，性能穩定，產品可靠

Ø完善的保護功能

Ø風葉采用玻璃增強聚丙烯材料

Ø風機整體結構采用鋁合金材料（除電機定子和轉子）

Ø風機采用獨特的機身防震設計，運行平穩

Ø風機與立桿采用法蘭連接，簡單可靠

三、型號及參數表

四、型號說明

        GHY—XXX

  風機額定功率（例如：600即表示風機的額定功率為600W）

                    產品系列

1.將電纜連接在機頭下端接線柱上，電纜從立桿中心穿出

2.用6個M10*55的內六角螺栓固定風機法蘭盤與立桿

3.將風葉放在風葉定位盤上，每片風葉用3個M8*25螺栓固定

4.將風葉法蘭套入電機軸，用M16的螺帽固定，用扳手將螺帽固定，同時順時針旋轉風葉，直至風葉法蘭與電機軸擰緊

  5.將風帽安裝在電機上，用1個M6*140的螺栓固定

6.將風機引出的電纜線連接在控製器接線端上（接線時首先將蓄電池和控製器電纜線連接好）

六、拉索塔架安裝

註：請選擇在無風天氣進行風力發電機安裝及接線。

1、選擇空曠的場地，佈置底座和地錨。參見下圖。

註意：①在安放底座時，必須使開口對準一個地錨。
 ②如果選擇的位置距離蓄電池距離較遠，請選擇較粗的標準電纜。

2、用地釘將底座固定在事先選好的地麵上，參見下圖。地錨則插在土裡或固定在事先澆築好的混凝土地基（深500mm、直徑400mm）裡。

註：對於松軟或沙性的土地，強烈建議澆築混凝土。

3、將立桿的一頭（下文稱之為下端）穿到底座上的鋼管中，另一頭（下文稱之為上端）放在高約700mm的鋸木架或其他木製物上，裝夾立桿夾環（距上端端頭約1.5m）並擰緊螺栓。將電纜從底座鋼管的孔中穿進，一直通過立桿並從上端引出，與發電機的三根輸出線分別連接，用電工絕緣膠帶把接頭部位嚴密地包紮好，以防短路。

4、將機身上的法蘭開孔對準立桿上端孔，用螺栓和螺母連接並擰緊。

5、把四條鋼索的一頭穿進立桿上端的立桿夾環的腰圓孔並用鋼索夾具鎖死，除瞭對應最遠一個地錨的鋼索外其它三條鋼索的另一頭連接地錨但無須鎖死，待風機豎起後調節拉力，下麵是如何夾緊鋼索的示意圖。一人扶著立桿往起推，另一人拉著自由鋼索後退，直至風機樹起，然後將自由鋼索連接到地錨上。

6、調節鋼索的張緊度，稍松的鋼索比緊繃的鋼索更安全。

七、蓄電池和逆變器的安置

    蓄電池必須安放在乾燥的恒定室溫的建築物內，安放蓄電池的四周要寬敞通風。確定好蓄電池並聯和串聯及總數量，然後設計安放蓄電池和逆變器的木架。
    將蓄電池串聯起來，第一塊電池的正極接第二塊電池的負極，依次累加到所需電壓，把所有接線頭部位都塗上油脂或其他防腐蝕材料。
註：①本型號風力發電機建議的蓄電池配置為150AH或200AH，蓄電池組電壓和發電機輸出電壓匹配。

八、電纜選擇及電氣接線方法

1、電纜選擇

2、離網型方案

從風機引出的接地線務必在底座附近接地，火線接蓄電池的正極和逆變器正極，零線接蓄電池的負極和逆變器負極。為確保安全和維護方便，請按圖示安置開關及保險絲。務必確認所購買電機的輸出電壓、蓄電池組的電壓和逆變器的輸入電壓三者相等，接線時亦切勿接錯正負極，接錯將可能導致電機、蓄電池或逆變器燒毀。

接線時首先連接蓄電池和控製器，然後連接蓄電池和逆變器（註意關閉逆變器開關），接下來把風機的輸出線接到控製器輸入端子上。

3、並網型方案

註：①能否並入電網視當地法規而定。

    ②並網逆變器需另行采購。

九、維護方法

風力發電機的工作環境可能極其惡劣，也可能遇到各種復雜的天氣狀況，因此需定期進行檢查和維護，以維持系統正常運作。

1、檢查塔架的鋼索是否過松或過緊，並及時調整，尤其在安裝初期和大風過後。

2、檢查各部件連接線纜是否受損，各接線點是否松動銹蝕，確保電氣安全。

3、蓄電池需註意保持電解液高度，如有減少及時添加，具體方法請參考蓄電池使用說明書。

4、在暴風或其他惡劣天氣來臨前，為瞭避免不可預料的損失發生，建議放到塔架。

註：建議每三個月進行一次檢查。

十、常見問題

□ 為什麼用電設備接入系統後無法使用？

■ 檢查蓄電池的剩餘電量，電量不足將無法使用電設備正常工作；如果蓄電池電量足夠請檢查蓄電池與逆變器的接線是否正確。

□ 為什麼無法為蓄電池充電？

■ 查看風葉是否轉動，太低或太高的風速下發電機不會有輸出；如果風葉正常轉動，請將蓄電池和逆變器電纜從風機上斷開，用電壓表檢查風機輸出，如果電壓輸出正常請按照蓄電池的使用說明書檢查蓄電池是否損壞，如果電壓為零請檢查是否風機線纜出現問題。

□ 在風速正常的情況下為什麼風葉不轉？

■ 如果風機的輸出線有短接情況風葉就會不轉，請將蓄電池和逆變器電纜從風機上斷開檢查風機電纜。

□ 能否通過增加蓄電池容量延長用電設備的使用時間？

■ 增加建議配套蓄電池容量將會使蓄電池長期處於未充滿狀態，影響其壽命並造成浪費。

□ 風機的一般壽命為多久？

■ 正常情況下可以使用15年。

如果仍未解決，請通過電話、郵件等方式聯系本公司工作人員。

* 圖片顏色可能與實物不同

* 手冊內容如有修改恕不另行通知

* 本產品自購買之日起逆變器半年保修，主機兩年保修（非人為及不可抗力損壞）
