隨著分體式太陽能熱水系統的推廣，尤其是陽臺壁掛式系統的應用，循環系統的有效性逐步成為必需認真考慮的問題。受結構或安裝要求的限製，太陽能集熱器與水箱的相對位置變得多種多樣，例如，太陽能集熱器安置在樓頂，水箱在室內，無法自然循環，於是強製循環就成為唯一的選擇。品立PLX-dT03循環與控製總成就是針對這種需求設計生產的，如下圖所示。

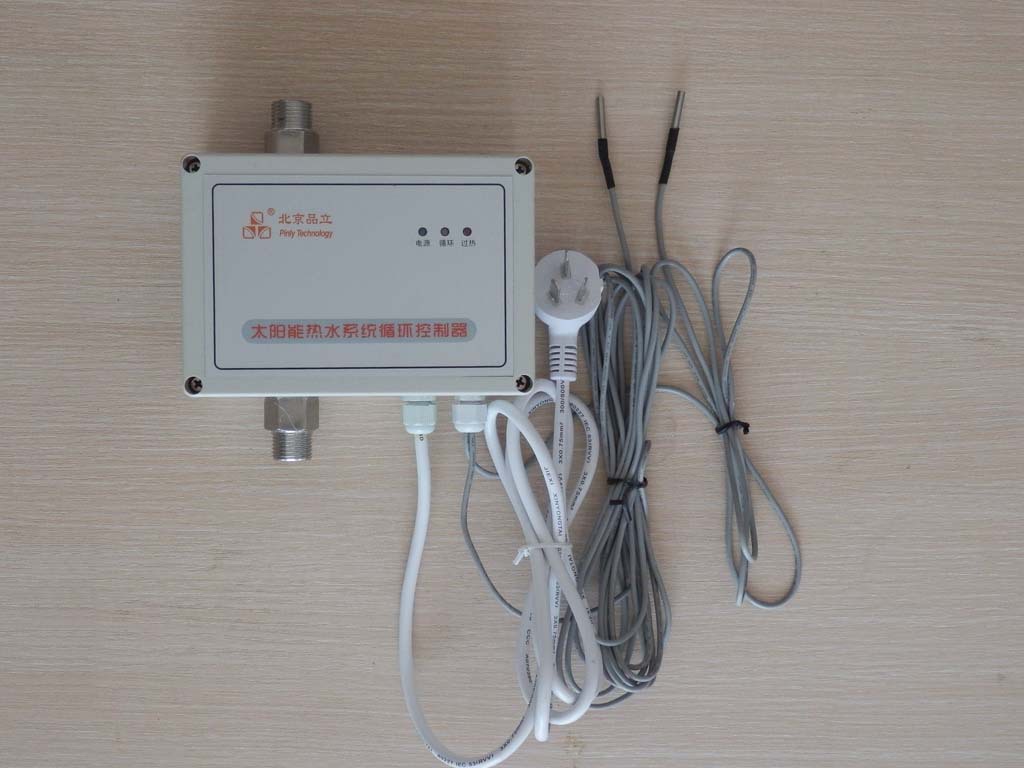

圖1. PLX-dT03循環控製器
特性
- 循環泵與控製模塊集成在同一個防水盒內
- 具有二個溫度傳感器探頭，分別檢測集熱器及水箱內的溫度，根據溫差實行控製
- 具有防凍功能，即在集熱器處的溫度低於5°C時，開啟強製循環
- 具有循環限製，即在水箱內溫度達到70°C時，停止強製循環
- 電源、循環泵、熱水的狀態分別由發光二極管（LED）指示
- 控製條件可通過更新單片機程序改變
技術規格
- 工作電壓：交流220V±10%
- 水管介面：1/2”或3/4”管螺紋
- 工作壓力：≤0.3 MP
- 工作環境：溫度0 - 50℃，相對濕度20 – 85%
- 儲存環境：溫度-20 - 70℃，相對濕度10 – 95%
- 外形尺寸：160（長）×110（防水盒寬，水管寬170）×90（高）mm
- 整機重量：0.9 kg
溫度傳感器的工作溫度范圍為-0°C至+100°C。
- 溫度傳感器1（短線）：用來測量水箱內的溫度T1。
- 溫度傳感器2（長線）：用來測量太陽能集熱器處的溫度T2。
狀態指示包括三隻LED，它們的定義如下：
- LED1：電源（綠色），加電後並且單片機程序正常運行時亮起。
- LED2：循環（黃色），當循環泵運轉時亮起，表示集熱器與水箱之間的強製循環正在進行。
- LED3：過熱（紅色），當水箱內水溫達到70°C（或其他指定溫度時）亮起，此時循環將被禁止。
PLX-dT03的工作過程
當與交流220V電源接通後，循環與控製總成進行簡短的自檢測，麵板上的三個LED全部亮起，同時循環泵啟動，持續約4秒鐘，然後循環泵停止，三個LED依次閃亮。自檢之後，循環控製器開始工作，各個LED根據控製器的狀態亮起或熄滅。
二個溫度傳感器隨著所在點溫度的變化產生相對應的電信號，經過A/D（模/數）轉換器轉換為數字信號，送入微計算機進行處理，計算出二個測試點的溫度值，然後與預設的閾值比較，確定啟動或者停止強製循環，以下是缺省的閾值設置。
強製循環啟動條件：
DT = T2 - T1 ≥ 8°C
OR（或者）T2≤4°C （防凍）
強製循環停止條件：
DT = T2 - T1 ≤ 4°C AND（並且）T2 ≥ 5°C
OR（或者）T1 ≥ 70°C
連接使用

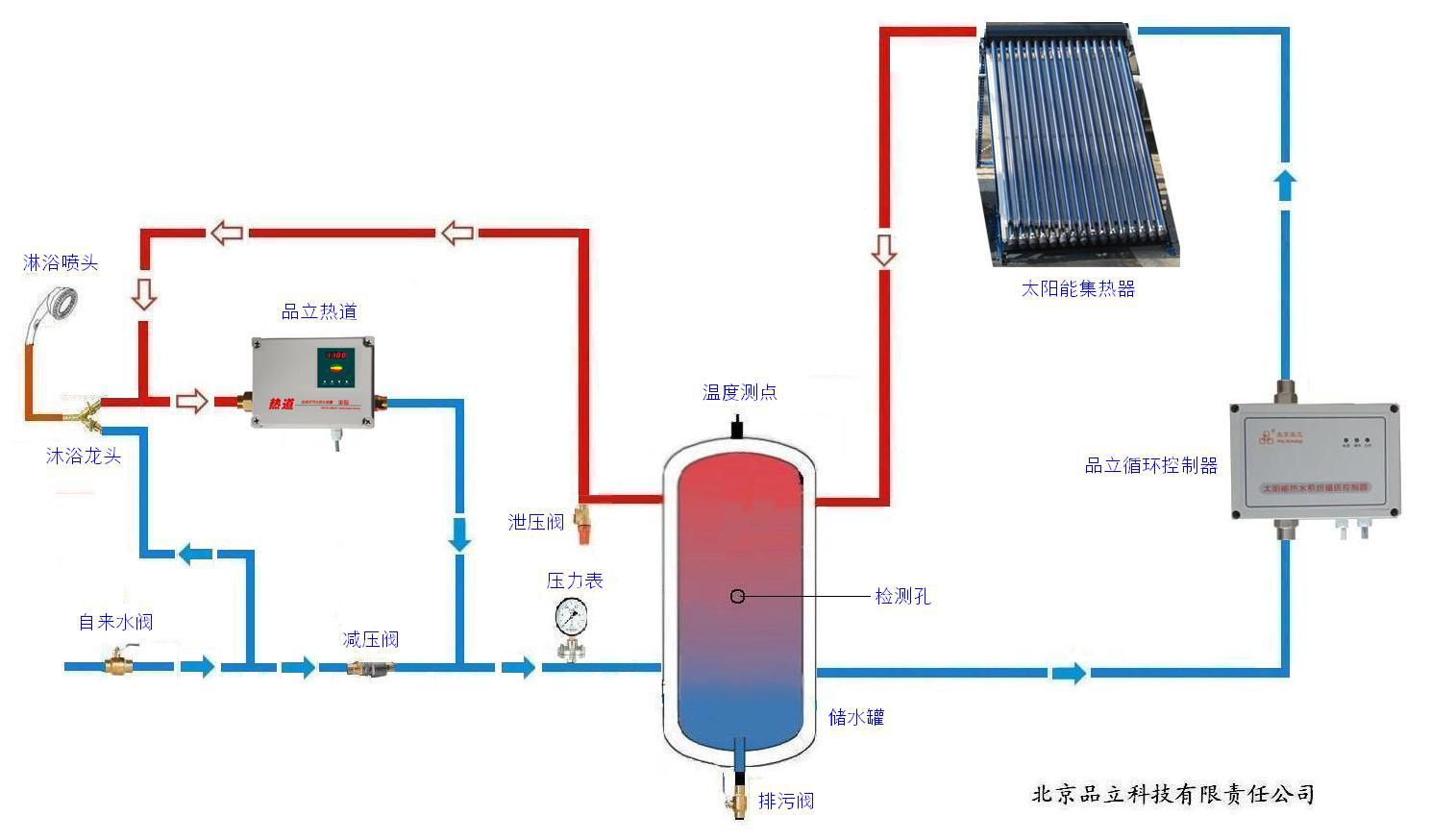

在將循環與控製總成接入管路之前應首先做加電檢查，觀察自檢過程是否正常，如果正常就可以安裝使用瞭。循環與控製總成的連接位置應放在水箱與集熱器的上水管路中，如圖2所示。連接管路時要註意總成外殼上入水口和出水口的標志，避免方向接反。
圖2.品立循環與控製總成在系統中的連接位置
