在光伏發電系統中,數量龐大的光伏電池組件進行串並組合達到需要的電壓電流值,以使發電效率達到最佳。海愛系列智能光伏匯流箱主要作用就是對光伏電池陣列的輸入進行一級匯流,用於減少光電池陣列接入到逆變器的連線,優化系統結構,提高可靠性和可維護性。在提供匯流防雷功能的同時,還監測瞭光電池板運行狀態,匯流後電流、電壓、功率,防雷器狀態、直流斷路器狀態采集,繼電器接點輸出等功能,並帶有風速、溫度、輻照機等傳感器介面功能供客戶選擇,裝置標配有RS485介面,可以把測量和采集到的數據上傳到監控系統。
防雷匯流箱產品功能:
1.並聯匯流多路PV電池串,輸出1路匯總PV直流電
2.提供電池板的防雷保護
3.提供電池板的短路保護
4.提供電池板的接地保護
5.提供防止電池板電流反向保護
6.提供每路PV電池串電流監測(智能)
7.提供每路PV電池串故障報警(智能)
8.提供每路PV電池串熔斷器熔斷報警(智能)
9.提供PV電池串的電壓監測(智能)
10.池串溫度監測(智能)。
產品特點
1)符合《CGC/GF002:2010》光伏方陣匯流箱技術規范
2)防水等級為IP65,滿足室內外安裝要求
3)測量元件采用霍爾傳感器,隔離測量最大16路輸入
4)光伏專用熔斷器,耐壓DC1kV,熔斷電流可選擇
5)可選電壓測量功能,最高測量電壓DC1kV
6)提供外部傳感器輸入介面,可測量輻照、溫度、風速等
7)具有RS485通訊介面,使用Modbus-RTU通訊協議
8)多種供電方式(DC24V、AC/DC220V、DC880V)可選擇,適用於傢用屋頂太陽能或大型光伏電站應用
9)可根據客戶需求配用國外ABB等廠傢的光伏專用直流斷路器,光伏專用直流熔斷器、防雷保護器等等。
產品功能
1)光伏電池串開路報警,狀態檢測
2)帶開關量輸入,用於采集直流斷路器、防雷器等輸出空接點狀態
3)帶繼電器輸出,可以設定為點動方式,用於驅動直流斷路器的自動分合閘
4)提供溫度、輻照、風速等類型傳感器輸入介面
5)可輸出DC24V電源給外部傳感器供電
6)就地數位管循環顯示每通道的輸入電流,並具有自動關閉節能顯示模式
技術參數
輸入路數:4路/8路/12路/16路
輸入范圍:DC±18A
反應時間:1s
測量精度:光伏電池測量0.5級、外部模擬量0.2級
RS485通信:RS485/Modbus-RTU協議,4800/9600/19200/38400bps
溫度/濕度:工作溫度:-25~+60℃,濕度95%,無凝露、無腐蝕性氣體場所
海拔:≤2000m
絕緣電阻:≥100MΩ
輔助電源:AC85V~265V或DC300V~880V或DC24V(±10%)
機殼防水等級:IP65
重量:約30kg
體積(寬×高×深):700×575×220
附加功能:
繼電器輸出:2組轉換8A/AC250V(8A/DC30V)
開關量輸入:3組外部狀態輸入(光耦或無源接點方式)
模擬量輸入:PT100、DC0(4)~20mA、DC0-10V
匯流箱內部結構
1、防雷器:防雷器是通過現代電學以及其它技術來防止被雷擊中的設備。避雷器中的雷電能量吸收,主要是氧化鋅壓敏電阻和氣體放電管。
2、直流斷路器:具有超一流的限流性能,能準確保護繼電保護、自動裝置免受過載、短路等故障危害。直流斷路器具備的限流、滅弧能力優勢,經過大量綜合的科學試驗,可實現 3000Ah以下直流系統中主(分)屏、保護屏、繼電屏級間的全選擇性保護。
3、主控板:用於監測光伏電池陣列中電池板運行狀態,光伏電池電流測量,匯流箱中防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出,帶有風速、溫度、輻照機等傳感器介面,裝置帶有RS485介面可以把測量和采集到的數據和設備狀態上傳。
4、直流正極匯流板(每路輸入串接一路熔絲):
5、通訊RS485端子
6、直流正極匯流輸出
7、直流負極匯輸出
8、直流負極匯流板(每路輸入串接一路熔絲)
9、接地端子:與接地體連接的端子為接地端子。材質根據導線的材質而定。大多為銅質,但也有銅鋁過渡端子。主要采用純銅或者防腐不銹鋼進行鑄造直接灌註在電纜槽或其他混凝土製品中,廣泛被石油化,電氣化高速鐵路,變電站等領域采用。按照IEC 62305-3的規定采用銅鑄造時要求材料純度應達到百分之九十八以上。
匯流箱

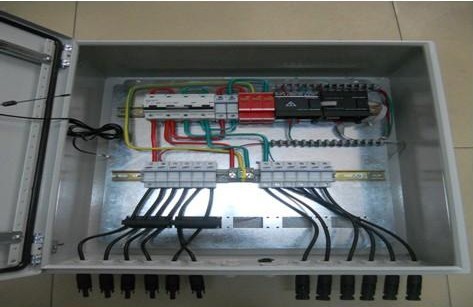

非智能匯流箱半成品

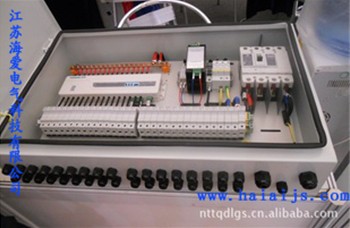

智能匯流箱

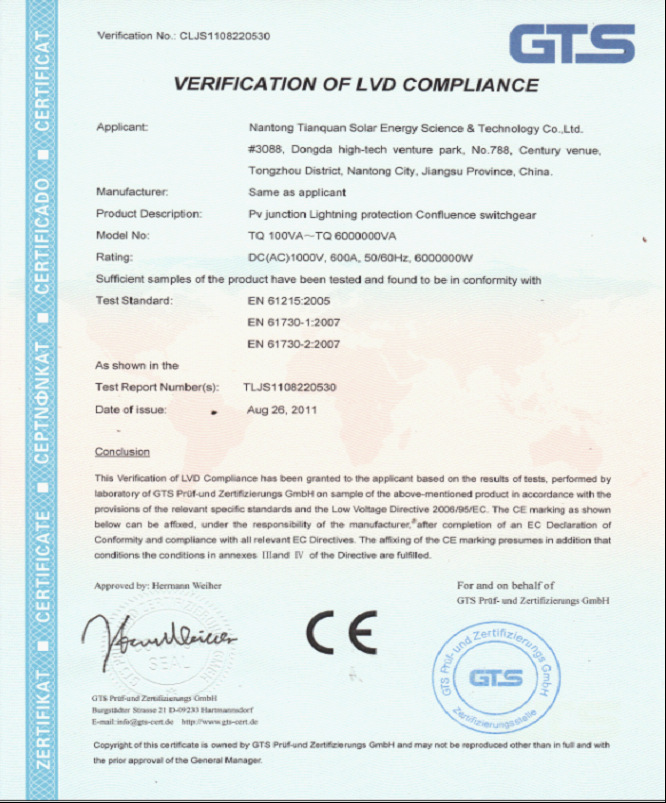

匯流箱CE認證
