山東籃球場矽pu製造商   濟南矽pu廠傢批發價格

廠傢熱銷電話：0317-8557470 15720485470高經理 微信同號

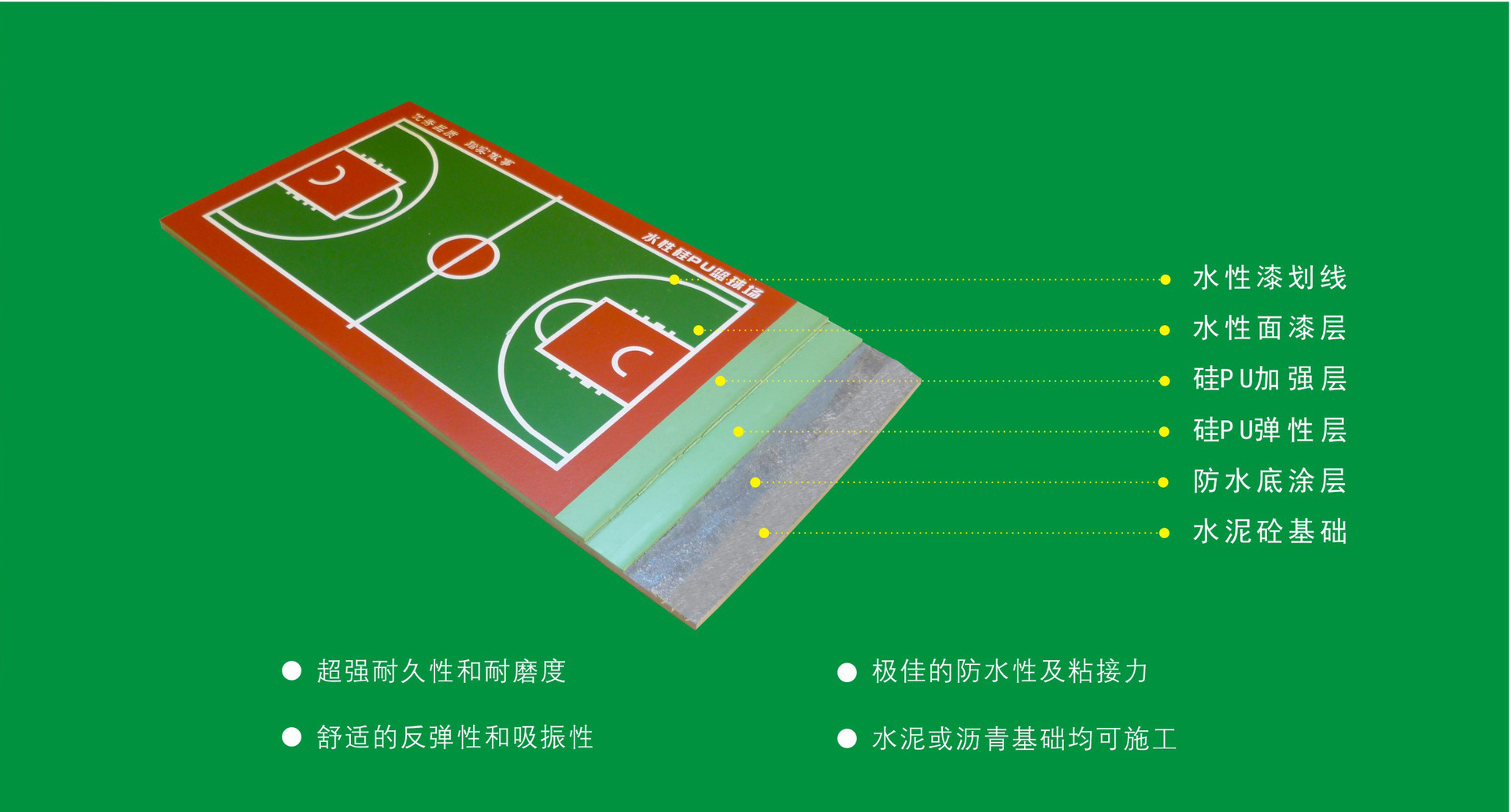

產品介紹:矽PU的特點

一、專業性

上硬下彈的性能，是為健康運動而設計的專業結構。球場的建設其中一個重要目的是，是為瞭運動提供專業、安全、健康的運動競技條件，富有硬性特質的場地才能帶來專業的運動質感；而帶有彈性的運動地麵，可以有效地增加運動緩沖，減少運動員腳踝、關節、韌帶因地麵反作用力造成的傷害；同時有效減低運動中因跌、摔造成的運動意外受傷。硬中帶彈，彈而不軟的專業運動結構。

矽PU物理性能指標 　　

二、環保性　　

執行室內裝飾裝修材料有害物質限量國傢標準：GB18581 　　1、為單組份有機矽改性聚氨脂，吸 水固化，不殘留有害的化學成分。 　　2、麵層為合成樹脂，水性材料，公認的環保材料。 　　矽PU成為市場一致公認的健康型專業彈性球場材料，有賴於在研發時充分考慮到材料的衛生環保性能，以《國傢室內裝飾裝修材料有害物質限量》（GB18581）為檢驗標準，彈性層、加強層為單組份有機矽改性聚氨脂，吸水固化，不會殘留有害的化學成分；麵層為水性材料，公認的衛生環保。經國傢建築材料檢測中心的抽檢檢驗，矽PU全套材料完全符合國傢室內裝飾裝修材料有害物質限量標準，並通過由國傢環境保護部認證中心頒佈的中國環境標志產品認證（Ⅰ型）即十環I型標志，進入政府綠色采購清單。 　　

三、實用性 　　超過1000萬平方米矽PU場地正在共同驗證
　　優越的耐候性 　　矽PU不會因戶外高、低溫 氣候等環境改變而褪色、發硬、 發軟等現象，即使在強紫外線、 臭氧、雨水及高溫差等氣候環 境下依然能長期保持其鮮艷的 色彩。

　　 超強的耐磨性 　　矽PU獨創性的水性麵層， 能保證外觀結構特征恒久穩 定不變，耐磨性能滿足長期 高使用頻率的需要。 　　
出色的抗污性 　　矽PU麵層堅韌、密實，不易被鞋底或其它硬物刮花，通過簡 易的沖洗即可長期保持球場光 潔如新。

矽PU材料常規施工工藝

　　1、基礎處理 　　新水泥混凝土基礎

　　1.1磨縫

  把溫度縫兩邊的基麵各寬40-50mm磨成斜口深3mm，使溫度縫表麵成“V”型，（各40-50寬是提高填縫膠與基麵的粘接麵積，增加其粘接力，3mm深是保證填縫膠厚度而不占用彈性層的位置，保證整體的緩沖性好，使基礎的熱脹冷縮不影響矽PU表麵）。

　　1.2酸洗 　　用清水濕潤基礎（防止稀鹽酸滲入基礎裡麵），以濃度為8%左的稀鹽酸均勻潑灑並洗刷基麵，再用清水沖洗乾凈（一般沖洗兩遍），洗完乾燥後要求基麵水泥原色，無白色粉化物及浮松物。在酸洗過程中要圈出積水位並做標識標記。

1,3填縫 　　用填縫泡棉輕擠滿溫度縫（填縫泡棉是可拉伸、可壓縮的，有效減少基礎熱脹冷縮變化影響表麵外觀）露出部分填縫泡棉用手提磨機磨平，再用TB-002分兩道以上把“V”型槽填平（每道填的厚度不大於1.0mm，太厚會發泡，影響TB-002的拉伸性能）。TB-002半乾（表乾前）狀態下在表麵貼上一塊寬50mm的無紡佈覆蓋溫度縫，無紡佈不能寬於“V”型槽或超出“V”型槽范圍。(無紡佈超出“V”型槽范圍，與基礎直接粘結，會造成基礎熱脹冷縮應力直接作用於無紡佈，令整個填縫系統失去緩沖作用）

　　1.4底塗 　　基礎足夠乾燥後用專用底塗（TB-201）分一道滾塗於基麵，原則以塗刷後基麵轉變為濕潤顏色，不足處應補塗（底塗的作用為滲透進基礎的微細孔內，固化後起加固基麵），。在基礎表麵強度450C）施工以保證底塗漆的滲透性（無霧雨天氣的早上或傍晚較適宜）。

　　待TB-201T塗刷完立刻滾塗一道稀釋的TB-002（加20%稀釋劑），（作用為封閉基礎表麵的微細孔，防止微細孔裡的空氣對TB-002刮塗時 產生小針孔；提高對基麵的粘結，防止因為TB-201滾刷太厚，完全固化後表麵太光滑而減低粘結強度。） 　　1.5找平、修補 　　在酸洗過程中圈出的積水地方，積水塗度不超過5mm的用彈性層（TB-002）加麵層專用砂按1：1（重量比），再加適量稀釋劑攪拌均勻並調節至適合施工稠度，用直尺或刮板塗刮找平積水處；若積水深度超過5mm的地方，應用TB-002薄塗一道於積水處，再用底塗（TB-201）加40~80目砂按1：6~8（重量比）拌和均勻，平整攤鋪於積水處並壓實，（薄塗TB-002作用為保證修補料與基麵粘結牢固；若砂粒較細>80目，加入量要相應減少，每道修補厚度不超15mm）修補時註意修邊不要讓修補後的邊高出基麵，若有高出需在固化後打磨平整後才能進行彈性層施工。 　

　舊水泥混凝土基礎：

　　2.1基礎要求： 　　堅實、平整、無下沉板塊，斷裂縫不超10mm寬，若沒有切割合理溫度縫，必須按新水泥基礎要求切割溫度縫。若基礎有下沉或極不平整、斷裂縫過寬過多等現象，建議重新用瀝青混凝土（>40mm厚）或水泥混凝土（>50mm厚）鋪設找平基礎。 　　2.2基礎處理： 　　基本按新水泥混凝土基礎處理方法處理。若基礎有裂縫超過2mm寬的，應用切割機擴寬列6~8mm，按新水泥基礎要求磨縫、填縫；若寬度少於2mm的把縫表麵磨成“V”字型，寬度40~50mm，深度3mm，直接用TB-002分多道填平即可。 　　2.3找平、修補 　　在酸洗過程中圈出的積水地方，積水塗度不超過5mm的用彈性層（TB-002）加麵層專用砂按1：1（重量比），再加適量稀釋劑攪拌均勻並調節至適合施工稠度，用直尺或刮板塗刮找平積水處；若積水深度超過5mm的地方，應用TB-002薄塗一道於積水處，再用底塗（TB-201）加40~80目砂按1：6~8（重量比）拌和均勻，平整攤鋪於積水處並壓實，（薄塗TB-002作用為保證修補料與基麵粘結牢固；若砂粒較細>80目，加入量要相應減少，每道修補厚度不超15mm）修補時註意修邊不要讓修補後的邊高出基麵，若有高出需在固化後打磨平整後才能進行彈性層施工。 　　3、瀝青基礎：

　　3.1基礎要求：

　　表麵均勻堅實、無油污、無未攪拌開的瀝青塊，平整無裂紋，無爛邊堆擠，無麻麵，接縫平順光滑，無阻水現像，壓實密實度不少於95%，在中型碾壓機壓過後，無顯著輪跡，無發軟起皮，無松散浮土、波浪等現象，平整度為3mm直尺誤差小於3mm，平整度合格率大於90%，有一定排水坡度，保證泄水。新瀝青基礎自然養護不少於28天，使瀝青中高沸點揮發物揮發完全，保證矽PU材料與基礎有良好的粘結。 　　3.2基礎處理： 　　3.2.1清洗: 　　用洗衣粉水液或洗潔精水液，清洗基麵，再用清水沖洗乾凈，清洗後的基礎應無臟污物及其它浮松雜物。清洗時要標好積水位的標識標記 。 　　3.2.2找平: 　　用專業底層TB-202A：32.5R水泥：50~100目沙=1：1.25：1.25（重量比）比例攪拌均勻（可加水調節施工稠度），用膠刮板分兩道以上刮塗於基麵，要求必須把基麵的空隙填平，密封，保證乾固後沒有針孔，表麵平整，不影響後麵施工。若基麵空隙較大，第一道刮塗時可按TB-202A：32.5R水泥：50~100目沙=1：2：2（重量比），攪拌均勻後刮塗；第二道按TB-202A：32.5R水泥：50~100目沙=1：1.25：1.25（重量比）塗刮。（基麵粗糙、空隙較大，用量應適當增大） 　　3.3.3積水找平修補： 　　在酸洗過程中圈出的積水地方，積水塗度不超過5mm的用彈性層（TB-002）加麵層專用砂按1：1（重量比），再加適量稀釋劑攪拌均勻並調節至適合施工稠度，用直尺或刮板塗刮找平積水處；若積水深度超過5mm的地方，應用TB-002薄塗一道於積水處，再用底塗（TB-201）加40~80目砂按1：6~8（重量比）拌和均勻，平整攤鋪於積水處並壓實，（薄塗TB-002作用為保證修補料與基麵粘結牢固；若砂粒較細>80目，加入量要相應減少，每道修補厚度不超15mm）修補時註意修邊不要讓修補後的邊高出基麵，若有高出需在固化後打磨平整後才能進行彈性層施工。 　　2、矽PU材料施工 　　（彈性層→加彈層→麵層→劃線）

　　1、彈性層： 　　彈性層施工前應仔細檢查確認基礎處理完後方能進行彈性層施工，彈性層（TB-002）為單組份吸水固化材料，用齒刮板直接塗刮於基麵， 每道塗刮厚度不能超過2.5mm，每道塗刮時間間隔以前一道乾固為準（一般約10小時，具體視現場天氣情況而定）直至塗刮至所需厚度。氣溫較低，塗料稠度增加時，可加入適量稀釋劑（二甲苯、醋酸乙酯、200#溶劑油）調節施工稠度，若氣溫低於15℃以及相對濕度較低（<60%），需加入3~5%水攪拌均勻後塗刮，以加速材料固化，減少間隔時間，具體加水量視現場天氣而定。使用稀釋劑前必須做小試（按TB-002：稀釋劑=10：3攪拌均勻做1.5~2mm厚小樣塊），確認稀釋後的材料固化沒問題才能使用。應避免在高溫烈日下施工，施工後應保持2~3小時不受猛烈陽光照射，否則因表麵成型太快會造成表麵鼓泡。彈性層乾固後，用積水法測試表麵平整度，積水處用TB-002修補平整，表麵若有粒狀雜物或堆積處需用磨機或其它工具修整平後才能進行加強層施工。

　　2、加強層： 　　加強層（TB-003）為單組份吸水材料，用膠刮板分1~2道直接刮塗於修整好的彈性層麵上，必須保證刮塗後表麵光滑平整，每道塗刮時間間隔以前一道乾固為準（一般約10小時，具體視現場天氣情況而定）直至塗刮至所需厚度。若氣溫較低（<12℃）以及相對濕度較低（<60%），需加入2~5%水攪拌均勻後塗刮，以加速材料固化，減少間隔時間，具體加水量視現場天氣而定。若氣溫較低，塗料稠度增加時，可加入適量稀釋劑調節施工稠度。應避免在高溫烈日下施工，施工後應保持2~3小時不受猛烈陽光照射，否則因表麵成型太快會造成表麵鼓泡。在施工過程中若有雜物混入或刮塗有不平整處需修整平滑後才能進行麵層施工。

　　3、麵層： 　　麵層（TB-205）為雙組份水性材料，必須按規定比例（A組：B組=100：7（重量比））把兩組份充分攪拌均勻，（配比不準會影響麵層的固化效果，直接影響麵層的使用性能）加水稀釋施工稠度，一般加入50~80%（TB-205重量計算，根據現場實際情況而定），用專用噴槍分多道噴塗於加強層麵上。需表麵粗糙的加入專用砂進行噴塗便可。最低溫度低於5℃不適宜施工，施工後保持10小時無水浸泡。各類球場麵層參考做法： 　　A、 籃球場：分三道噴塗，第一、二道加30%（TB-205重量計算）專用砂，每道TB-205用量約為0.12kg，第三道不加砂（用量約為0.06kg），加砂時，應先將A組份與專用砂攪拌均勻，再加入B組份攪拌均勻，再加水稀釋；三秒禁區應做三道加砂的，一道不加砂（共四道） 　　B、 網球場：分三道噴塗，第一道加50%砂，第二道加20%砂，第三道不加砂。 　　C、 羽毛球、排球場：不加砂噴塗三道。

　　4、劃線 　　按標準尺寸量度定位，標出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆（TB—207）塗刷於美紋紙間，待表麵乾後撕掉美紋紙。TB—207為雙組份材料，必須按規定比例（A:B=100：7）把A、B兩組份充分混合均勻，分兩道塗刷。若球場表麵為粗糙麵，第一道可加20%麵層專用砂塗刷，以防滲邊。 　　5、註意事項： 　　5.1調配材料時必須稱量準確並攪拌均勻。 　　5.2使用任何輔助材料，施工前必須做試驗確認沒問題才能使用。 　　5.3施工整過程每一道工序施工前必須保持表麵清潔。 　　5.4室內場地必須保證良好的通風效果。 　　5.5場地鋪設後需保持5天以上才能投入使用。

註意事項：

　　● 調配材料時必須稱量準確並攪拌均勻。 　　

    ● 施工整過程每一道工序施工前必須保持表麵清潔。 　　

    ● 室內場地必須保證良好的通風效果。 　

　  ● 場地鋪設後需保持5天以上才能投入使用。

山東籃球場矽pu製造商 濟南矽pu廠傢批發價格
廠傢熱銷電話：0317-8557470 15720485470高經理 微信同號

新手教學

批發市場僅提供代購諮詢服務，商品內容為廠商自行維護，若有發現不實、不合適或不正確內容，再請告知我們，查實即會請廠商修改或立即下架，謝謝。
