裝箱清單 |
| ||
序號 | 名 稱 | 數量 | |
a | 電動雙層鏈式開窗器 | 1 | |
b | 安裝支架（R.L） | 2 | |
c | 安裝支架六角螺釘 | 2 | |
d | 鏈條固定架 | 1 | |
e | 鏈條固定架插銷 | 1 | |
f | 圓頭螺母 | 2 | |
g | φ5圓頭自攻螺釘 | 8 | |

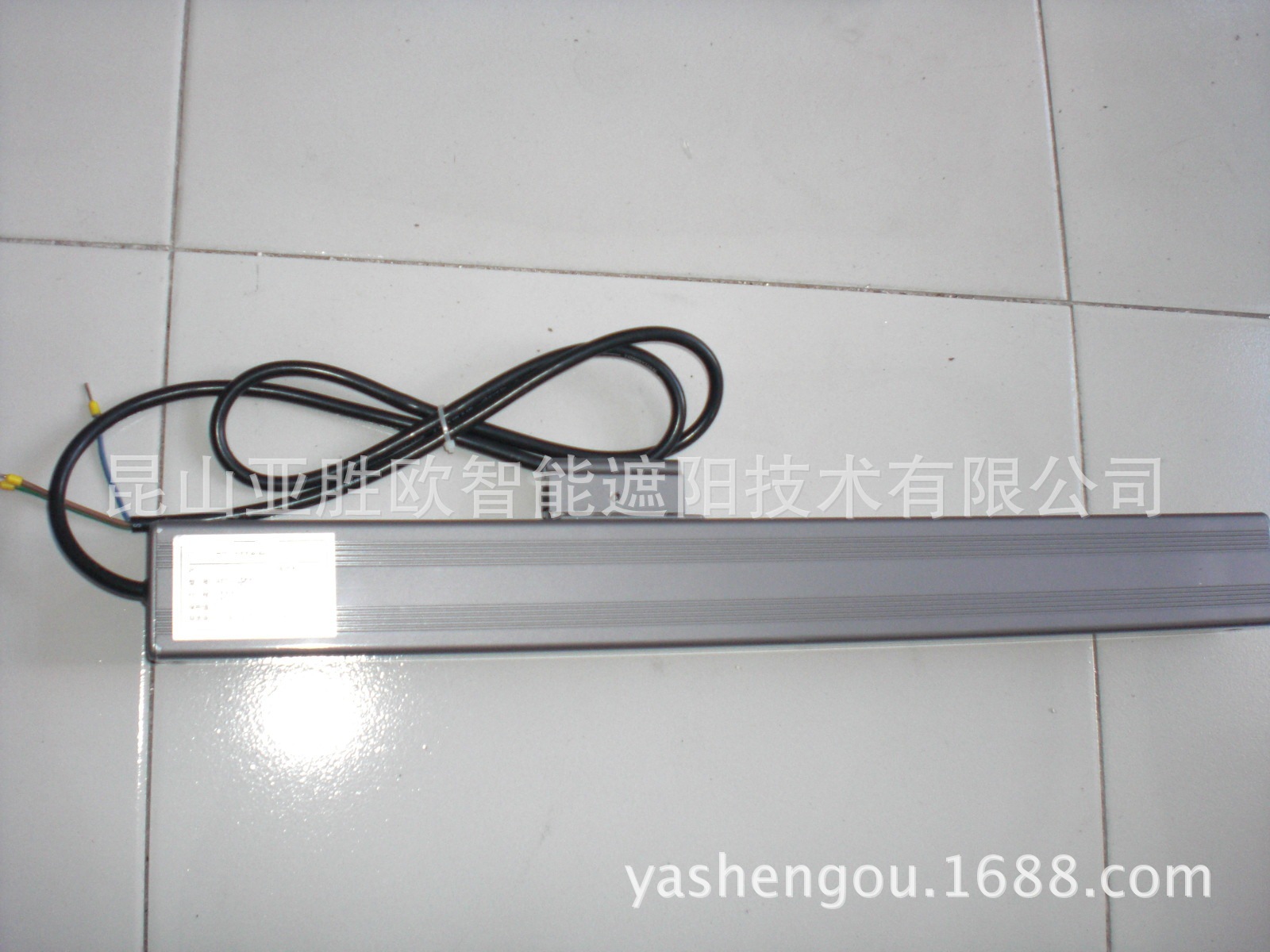

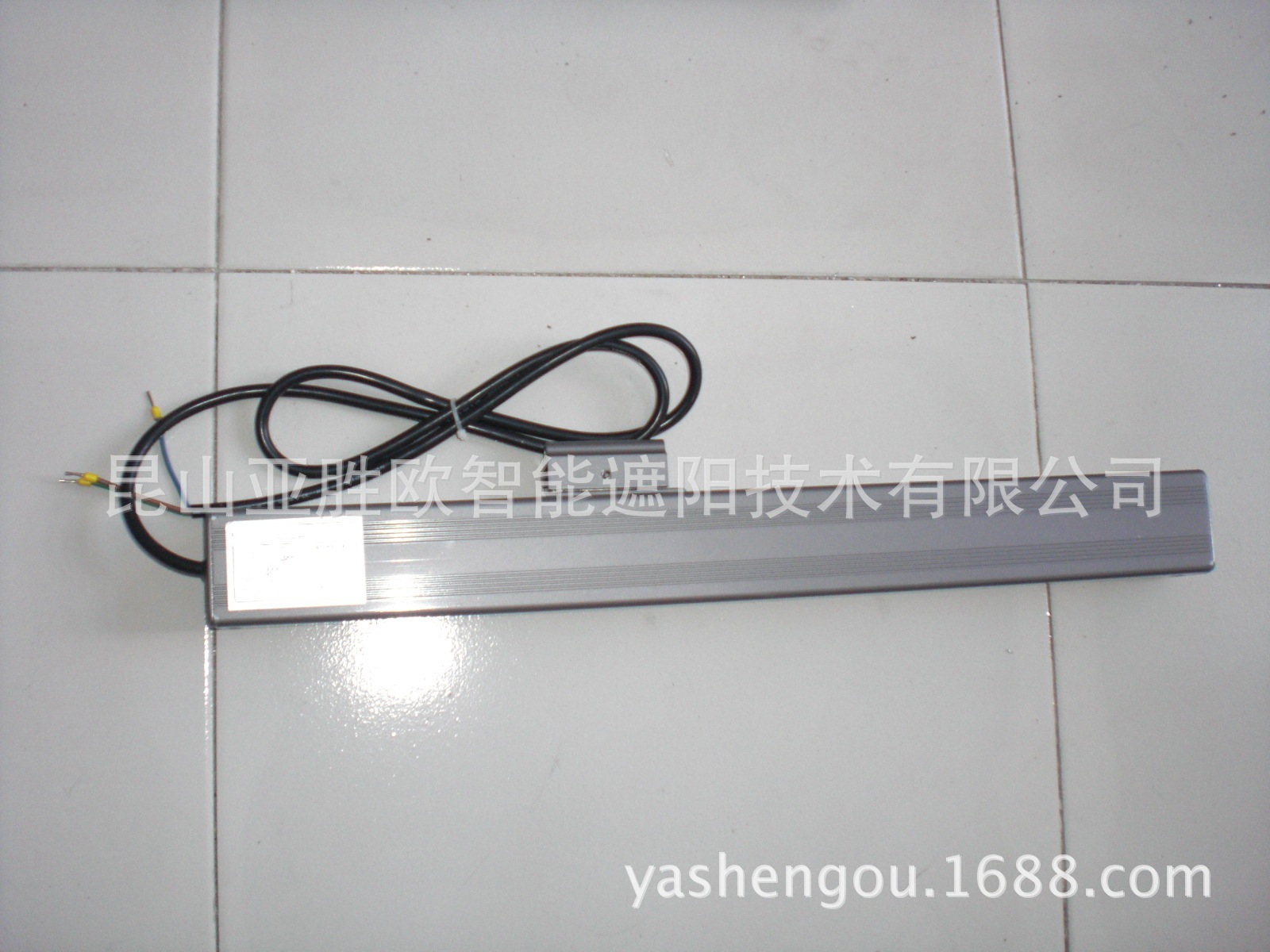

開窗器的外形及接線說明
l 適用於上、中、下懸窗、外倒窗、內倒窗、外平開窗、天窗等各種窗型；
l 有多種支架可供選擇，以滿足不同的安裝需求；
l 行程、推拉力、表麵顏色可根據客戶的需求來定製；
安裝步驟
l 確定窗戶開啟扇的中心線，如圖1；
l 使窗戶開啟扇的中心線與鏈條固定架的中心線相重合，鏈條固定架長孔的方向與鏈條內側保持一致，兼顧鏈條收回到開窗器內時窗戶關緊狀態，然後用2個φ5*25mm圓頭自攻螺釘固定，如圖2；
l 根據鏈條固定架的位置確定出安裝支架的位置，鏈條與開窗器要保持垂直，每個安裝支架分別用3個φ5*25mm圓頭自攻螺釘固定，如圖3；
l 將開窗器放在兩個安裝支架中間，兩端分別用1個六角螺釘固定；然後將鏈條前端固定塊放入鏈條固定架中間，將鏈條固定架插銷插入，然後在兩端鎖上螺母，如圖4。
安裝註意事項
l 開窗器在安裝前可先通電運行一個往返行程，檢測開窗器在沒有安裝前是否完好；
l 開窗器安裝前檢測窗戶開啟行程是否大於開窗器的開啟行程，窗戶開啟是否正常；
l 安裝鏈條固定架時，長孔的方向要與鏈條的內側保持一致；
l 鏈條與窗框不能接觸，要保持3mm以上的距離；
l 開窗器在工作前要將控製器電源斷開，防止發生電擊危險；
l 開窗器運行時，不要將手放在窗框與窗扇之間，防止發生夾手危險；
l 開窗器安裝必須由經過專業培訓的人員進行安裝和連接線路，該安裝人員必須熟悉智能窗控系統的技術參數標準和安全標準。
使用和維護註意事項
l 本產品安裝時，安裝人員需按照國傢安全規則進行操作，才能確保操作安全；
l 本產品不可以直接安裝在可被雨水淋到的室外；
l 本產品沒有配置防夾手功能，安裝或使用時需註意安全；
l 購買本公司產品的客戶請及時與我們聯絡登記，以取得保修服務和售後維修服務；
l 在裝卸開窗器的過程中要確保窗戶是安全的，以避免意外事故；
l 如果開窗器安裝在2.5米以上高度的窗戶時，要給安裝人員提供平臺或支架；
l 如果開窗器功能失效和損壞，請聯系經銷商或售後服務工程師，在沒有修好前不得使用該開窗器；
l 每年必須定期檢查電線是否破損，安裝支架等緊固件的固定狀況。
