傳動滾筒是帶式輸送機傳遞動力的主要部件,其驅動帶式輸送機的方式有單滾筒、雙滾筒及多滾筒之分。單滾筒多用於功率不太大的輸送機上,如煤礦地麵運輸及選煤廠等處。井下帶式輸送機一般均采用雙滾筒,以使輸送機結構緊湊。
分類
傳動滾筒從製作材料上來分有鋼板卷製焊接、鑄鋼及鑄鐵3種。從結構型式上來分有裝配輻板式、輻條式、整體輻板式3種。另外,滾筒表麵也有光麵、包膠、鑄膠等型式;其中,以鋼板焊接裝配輻板式鑄膠滾筒應用最為廣泛。
技術指示
最小傳動滾筒直徑D的選取:
D=c*d ,mm
式中 d——芯層厚度或鋼繩直徑,mm
c——系數,棉織物取80,尼龍取90,聚酯取108,鋼繩芯取145

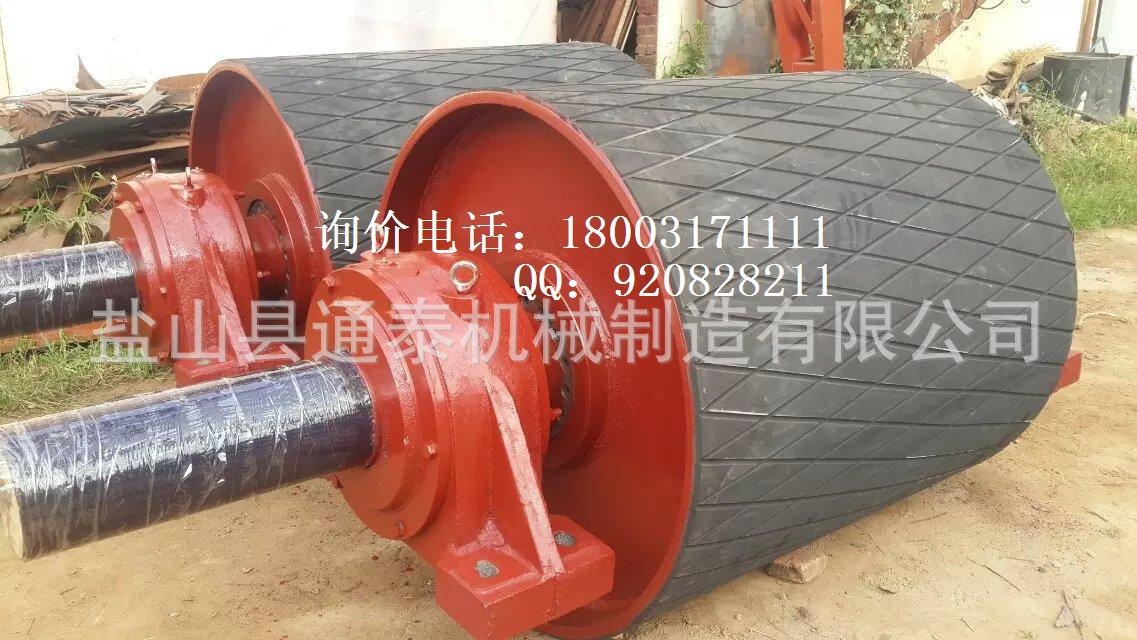

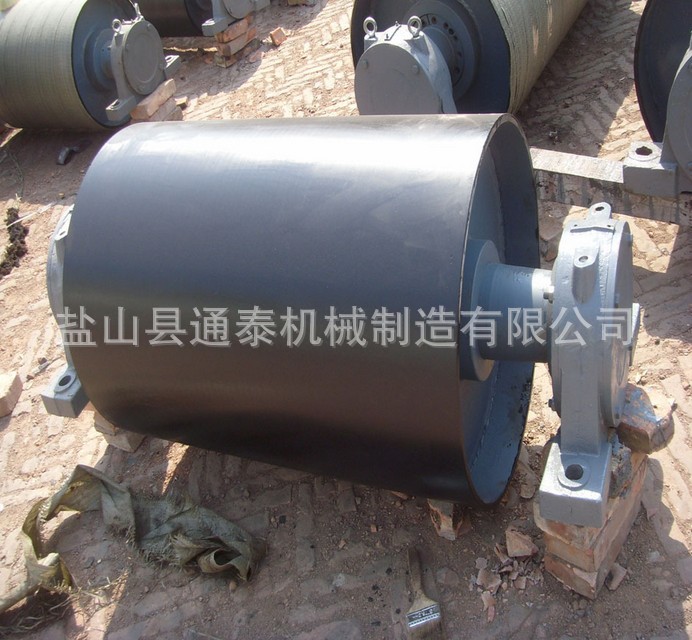

傳動滾筒根據承載能力分輕、中、重三種形式,同一種滾筒同時又有幾種不同的軸徑和中心跨距供選用;滾筒表麵有光鋼麵、人字型及菱形花紋橡膠覆麵。人字型花紋膠麵摩擦系數大、排水性好,但有方向性,安裝時人字尖應與輸送帶運行方向一致。雙向運行的輸送機要采用菱形花紋,用於重要場合時一定要選用硫化橡膠覆麵;用於阻燃、隔爆場合應采用響應防爆措施,軸承座分為整體式和分割式,並全部采用油杯,利於潤滑脂潤滑。
