控製電磁閥型傢用可燃氣體探測器GA543 外貿專用版

一．概述

GA543可燃氣體探測器（以下簡稱探測器）是一款專門針對國外出口的傢用控製型可燃氣體探測器，報警器可控製電磁閥或機械手，報警器電源線分美規、歐規、英規，它采用先進的微處理器技術結合品質優良的長壽命氣敏元件開發而成，用於檢測可燃氣體，對由於可燃氣體的擴散引發的火災、爆炸、中毒事故可進行安全檢測和提早報警，探測器具有靈敏度高、可靠性好、抗煙、抗酒精和自動溫度補償功能，廣泛應用於廠房、傢庭、賓館、公寓等需要可燃氣體進行安全監測的場所。

二.特點

2.1.氣敏元件：

線性好，工作穩定，長壽命；

2.2.體積小，安裝簡單，使用方便；

2.3具有一組繼電器無源常開和常閉輸出接點和

    一組電磁閥控製信號輸出。（選配，控製型）

三. 技術指標

3.1.工作電壓：AC220V/50HZ

3.2.功耗：正常監視≤3W，報警狀態≤4W。

3.3報警音響:大於80dB/m。

3.4報警濃度設定：

  天然氣（LNG）報警濃度：10%LEL±3%

3.5.傳感器壽命：大於3年

3.6.使用環境：溫 度：-10℃～ +50℃, 相對濕度≤90%，不凝露

3.7.外形尺寸：122mm×76mm×38mm

3.8.殼體材料和顏色：ABS 象牙白

四、安裝與接線

4.1.安裝位置的選擇：探測器應安裝在距天花板約0.3米，距一氧化碳的氣源半徑1.５米范圍內，並且通風良好處。

4.2.禁止安裝位置：墻角、櫃內等空氣不易流通的位置；易被油煙等直接熏著的位置。

4.3.禁止安裝時間：

    A：房屋未粉刷裝修完的。

    B：裝修完房屋，全麵通風不足5天的。

     C：在房屋內打造木傢具，或購置新木傢具，其全麵通風不足3天的。

       D：使用或噴霧：滅蟲劑（蚊蟲、蟑螂等）、空氣清潔劑、膠水、發膠等，全麵通風不足4小時間的。

以上禁止安裝探測器，若已安裝的，請斷開探測器電源，用塑料袋之類的東西將探測器

罩上，通風有足夠時間後，才能開啟探測器。否則有可能造成誤報警現象。

為瞭正確使用探測器防止探測器故障的發生，請不要安裝在以下位置：

（1）直接受灶具等產生的排氣、蒸汽、油煙影響的地方；

（2）靠近給氣口、排風扇、房門等風量流動大的地方；

（3）水氣多的地方；

（4）熱水房及夜間斷電的地方；

（5）有物體將探測器和用氣設備隔離開的地方。

4.4接線

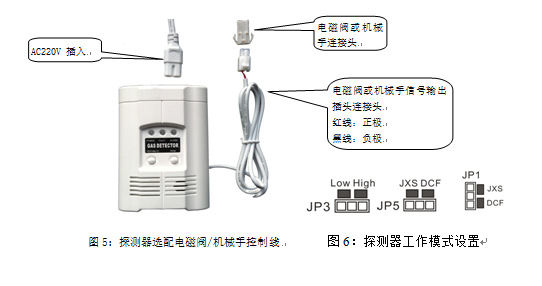

（3） AC控製型：（選配控製電磁閥/機械手標準線的見圖5）

紅色線接---OP+,黑色線接---OP-:用於控製電磁閥。

4.5工作模式設置（見圖6）

（1）靈敏度設置：由探測器PCB板上的JP3決定，High（出廠默認）表示正常的報警值濃度設定值

（見3.4）；Low表示靈敏度降低一倍。

（2）輸出模式設定：電磁閥和機械手信號輸出不同，使用時通過調整探測器內部PCB板上的JP1和

JP5跳線決定：JXS-表示控製機械手；DCF-表示控製電磁閥。JP1和JP5上的跳線帽位置必須設

置一致。

4.6.安裝方法

（1）根據安裝尺寸在墻上打孔兩個約6mm的固定孔；（安裝尺寸見圖7）；

（2）在打好的固定孔內塞入脹塞管，擰入自攻螺釘，預留大約2-3mm的間隙；

（3）聯網型和控製型探測器先連接好信號線，多餘的信號根據實際要求可以剪除；

（4）將探測器通過兩個葫蘆孔插入螺釘，往下拉緊，掛在螺釘上，安裝好後給探測器供電。

五．使用及操作

5.1.上電預熱：探測器通電後，會發出“嘀”的一聲，同時綠色“POWER”指示燈點亮，表示探測器通電正常，同時黃色（FAULT）故障燈閃亮，表示進入預熱階段，探測器的預熱持續時間約為2分鐘，預熱結束後，探測器黃色故障LED熄滅，同時發出“滴、滴”兩聲，表示探測器進入正常檢測工作狀態。

註意：探測器的氣敏元件剛開始加電時很不穩定，為確保探測器的準確探測工作，實施對氣敏元件的預熱很重要，在預熱期間禁止對探測器進行加氣測試，同時探測器對按鍵處理、報警事件不響應。

5.2.指示燈及蜂鳴器：

正常狀態：綠色指示燈大約5S閃亮一次，黃色、紅色指示燈熄滅，蜂鳴器無聲。

故障狀態：黃色故障LED點亮，並發出短促“嘀-”一聲，表示傳感器失效。

報警狀態：紅色指示燈點亮，蜂鳴器急促鳴叫。

5.3.自檢鍵：

按自檢鍵，LED點亮，並伴有蜂鳴器鳴叫。

註意：按下自檢按鍵，探測器輸出無線報警信號（無線型）和繼電器觸點信號（控製型）。持續按住自檢按鍵8秒以上，探測器將輸出打閥控製信號。

5.4.氣體檢測：探測器不停地對使用環境中的空氣進行采集、分析和判斷，當空氣中的可燃氣體濃度達到報警閾值時，由探測器中的MCU對氣體的濃度和氣體的擴散趨勢進行分析，當確認是真實的氣體泄漏事件時，探測器立即點亮紅色報警燈和啟動蜂鳴器。

5.5報警處理：當探測器報警時，立即打開窗戶使室內空氣流通，熄滅所有火源，不要製造火源，避免開關各種電器，檢查氣體泄露原因，並及時請專業人員修理。

5.6消音：在探測器的報警狀態下，按一下自檢鍵，探測器可消音；消音狀態下，紅色LED快速閃亮，消音狀態可維持10分鐘，時間到可自行退出。或再次按一下消音鍵退出消音狀態。

5.7復位：在報警狀態下，按自檢鍵不放，持續大約5S，探測器進行復位。

六．故障分析與排除

  故障分析與排除見下表。

七．保養及維修

7..1.請避免在探測器附近大量使用發膠、摩絲、殺蟲劑、油漆、酒精、稀釋劑等物品，

以免影響傳感器的正常監測；

7.2.如發生故障，請不要私自拆卸探測器進行維修，用戶可通知本公司或本公司設在當

地的辦事機構，我們會盡快為您處理。

7.3.探測器禁止使用打火機測試，以免影響氣敏元件壽命。

7.4.探測器在工作時稍熱屬於正常現象。
