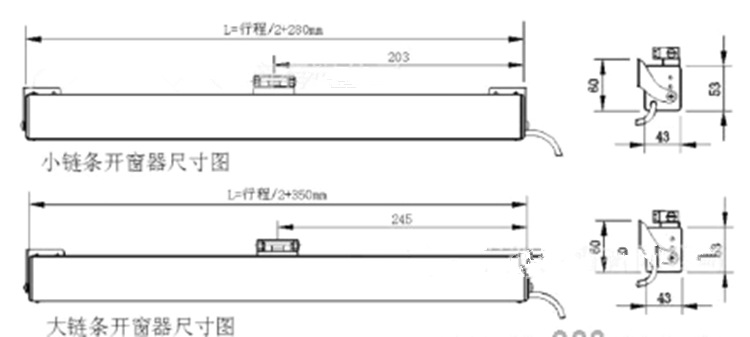

產品外形尺寸

長度L=1/2行程+290mm；  高度H=39.6mm 寬度B=50.6mm；

產品質量

M=1.5kg（以行程400mm為基數）；

產品構造

1、鋁合金外殼，內部設計為高精度導向槽，從而保證傳動的平穩度；

2、高精度變速箱選用高耐磨性變速齒輪，使得傳動速度精準從而確保產品的使用年限；

3、傳動電機選用出口級24V直流電機；

4、導軌采用矽含量超過共晶點的耐磨鋁合金；

5、鏈條采用高滲碳鋼；

使用和維護註意事項：

a  本產品符合電流安全規則，安裝人員需按照國傢安全規則進行操作，才能確保操作安全

b  本產品不可直接安裝在可被雨水淋到的室外；

c   本產品沒有配置防夾手功能，安裝或者使用時註意安全

d  本產品需提供24V直流電源（如果是220VAC電源會損壞開窗器）

e  購買本公司的產品的客戶請及時與我們取得聯系登記，以取得保修服務和售後服務

f   如果開窗器安裝在2.5米以上高度的窗戶時，要給安裝人員提供平臺或支架。

g  如果開窗器功能失效和損壞，請聯系經銷商或售後服務工程師，在沒有修好前不 得使用該開窗器；

h  每年必須定期檢查電線是否破壞，安裝支架等緊固件的固定狀況

安裝步驟：

a  確定開啟的中心線；

b  使窗戶開啟的中心線與鏈條固定支架的中心線相重合，鏈條固定架長孔的方向與鏈條內側保持一致，兼顧鏈條收回開窗器時窗戶關進狀態，然後用兩個∮5*25m圓頭         自攻螺絲固定；

c  根據鏈條固定架的位置確定出安裝架的位置，鏈條與開窗器要保持垂直，每個安裝支架分別用4個∮5*25mm圓頭自攻螺絲固定；

d  將開窗器放在兩個支架中間，兩端分別用一個六角螺絲固定；然後將鏈條前端固定塊放入鏈條固定架中間，將鏈條固定架插銷插入，然後兩端鎖上螺母；

e  電機為24V弱電，可用電腦開關電源安裝調試

安裝註意事項：

a 開窗器在安裝前可先通電運行一個往返行程，檢測開窗器在沒有安裝前是否完好

b 開窗器安裝前檢測窗戶開啟行程是否大於開窗器的開啟行程，窗戶的開啟是否正常。

c 安裝鏈條固定架時，長孔的方向要與鏈條的內側保持一致，即長孔方向不再電源線一側。

d 鏈條與窗框不能接觸，要保持3mm以上的距離。

e 開窗器在工作前要將控製器電源斷開，防止發生電擊危險。

f 開窗器運行時，不要將手放在窗框與窗扇之間，防止發生夾手危險。

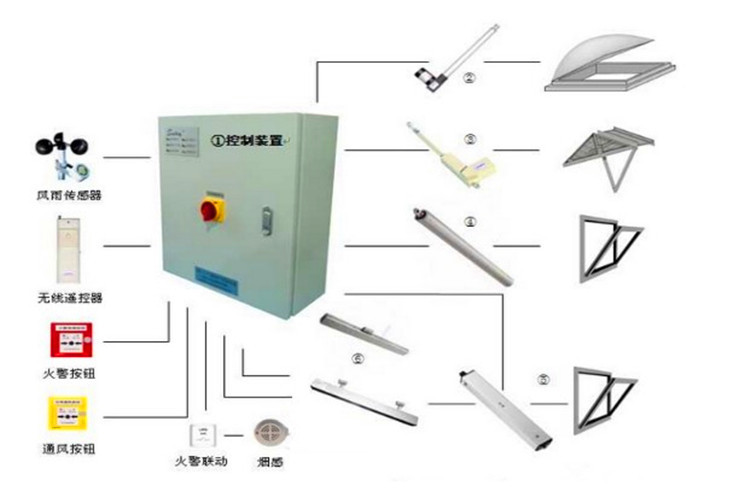

g 開窗器安裝必須由經過專業培訓的人員進行安裝連接線路，該安裝人員必須熟悉智能開窗控製系統的技術參數標準和安全標準。

廣泛應用於機場、賓館酒店、展覽中心、會議中心、體育場館、歌劇院、科技館、購物中心、溫室花園、工業廠房、倉庫等公共場所和高檔別墅、

陽光房、普通住宅的上懸窗、下懸窗、平開窗、推拉窗及屋頂天窗.
