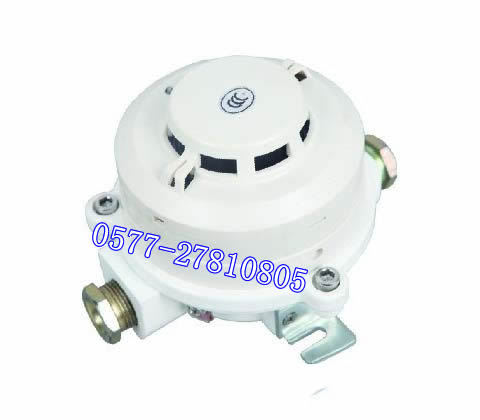

QWXT-Y-1防爆消防感煙火災探測器
用途及特點
QWXT-Y-1防爆點型感煙火災探測器（簡稱探測器）為非編碼開關型（繼電器輸出）探測器，適用於安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，可以和國內外任何廠傢的火災報警控製器配套使用。本產品符合GB3836系列標準的要求，通過國傢指定的檢測機構鑒定，取得瞭防爆合格證。
本探測器采用新型的散射技術及進口光電器件，提高瞭傳感器的可靠性，穩定性和一致性，當現場煙霧濃度超過設定的閾值時，探測器向控製器發出報警信號。本探測器已配接安全柵，采用特殊工藝處理，工作性能穩定可靠。
技術參數
防爆標志 | Exd[ib]ⅡCT6 | 工作電壓 | DC20V～DC28V |
監視電流 | ≤0.12mA | 報警電流 | 10mA≤I≤30mA |
報警復位 | 重新上電 | 觸點容量 | 1A |
響應閾值 | 0.10dB/m～0.27dB/m | 最高風速 | 7.6m/s(1500fpm) |
報警確認燈 | 紅色，正常監視時周期閃亮，報警時常亮 | ||
保護麵積 | 當空間高度為6m～12m，一個探測器的保護麵積，對一般保護現場而言為80m2。空間高度為6m以下時，保護麵積為60m2。 | ||
使用環境 | 溫度：-20℃～+50℃；相對濕度：≤95％ 不結露；大氣壓力：80～110KPa | ||
進線口徑 | 2- M22×1.5 進線口數量及大小可根據用戶需求設計 | ||
殼體材質 | 鑄鋁合金 | 重量 | 1.2Kg |

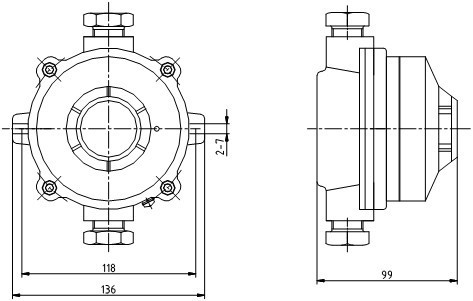

外形及安裝尺寸
佈線與接線
佈線方式：鋼管佈線；電纜佈線
接線端子示意圖：
接線方法：將電纜線按下圖分別接在接線端子上
24 V：DC24V（無極性）；B G：常閉觸點；K G：常開觸點
電纜選用：截麵積S≥1.5mm2通用電纜
警告: 產品向系統連接時，需用外徑約8mm的電纜線連接，否則本產品會失去防爆性能。
註意事項
嚴禁在易燃易爆場所帶電拆卸。
安裝時不要損傷防爆麵，並保持其清潔。
