一，簡介

本產品基於GSM/GPRS網路和GPS衛星定位系統，通過短信息或互聯網對遠程目標進行定位和監控。

二，技術參數

2.1，GSM頻段：850/900/1800/1900

2.2，GPS連續定位，GPRS定時上報；

2.3,電池:500mAh,3.7V內置電池

2.4,工作電壓:3.3--4.2V  DC

2.5,GPS 定位時間：冷啟動≈38s（Open sky）暖啟動≈32s熱啟動≈2s（Open sky）

2.6，GPS靈敏度：-159dBm

2.7,GPS 定位精度：10m（2D RM）

2.8,工作環境溫度：-20℃～+50℃

2.9,工作環境濕度：20%～80%RH

2.10,外觀尺寸：45（L）×35（W）×15（H）mm

三，指示燈說明

3.1 藍色LED-GPS狀態指示

3.2 黃色LED-GSM狀態指示

3.3 充電指示燈變化

主機充電時，充電器的燈是紅黃交錯著亮（紅燈亮9秒，黃燈亮1秒）；充滿時，充電器的燈會變為黃色一直亮著。

四，外觀示意說明

五，使用說明(可選擇“快速智能操作”）

5.1 SIM卡的安裝

按照圖標方向插入開通GPRS的2G—GSM—SIM卡

     註意：

          請使用2G-GSM網路SIM卡；

          終端SIM卡需要開通來電顯示

          終端SIM卡PIN碼處於關閉狀態

          終端SIM卡需要開通GPRS功能

5.2啟動設備

5.2.1把SIM卡放好後，並長按開關鍵直到指示燈亮起時,松開開關鍵。

5.2.2當設備開機後，接收GPS信號正常時，GPS指示燈進入閃爍狀態並把GPS定位數據上傳到服務器；設備把GPS定位數據上傳到服務器後將自動進入休眠模式2工作並熄滅燈，到蘇醒上傳數據時，GPS指示燈會閃爍；設備就這樣每5分鐘向服務平臺上傳一次位置數據信息（休眠模式2請參閱5.9.2）

 溫馨提示：

    以下各功能參數設置指令格式中的字母大小寫不可混合，符號均為英文標點符號，所有發送的指令均有回復，參數指令設置成功則回復成功信息,否則需要重新設置。

    查看位置信息功能，任何手機都可以實現，其餘功能均需服務中心號操作。

    發送相應的查詢指令終端會回復相應的查詢內容

5.3查看位置（查看位置功能任何手機都可以操作）

5.31平臺查詢

    註意：此功能務必先設置GPRS參數（6.10）

    支持蘋果、安卓、微信、網頁查看：101.gpsjm.com ,集群用戶請選擇賬號登陸，個人用戶請選擇ID號登陸，鍵入密碼即可在服務平臺上查看操作

5.32 短信中文地址查詢

當需要查詢終端設備的中文地址信息時，可發送“123”至終端設備的SIM卡上，終端將回復一條中文地址的位置信息，若終端一直未搜到定位信息則返回短息：“無法獲取正確的數據，請重試！”

    指令：123

    中文地址查詢短信回復信息范例：

    所處位置：廣東省深圳市寶安區………………

5.33 位置網路鏈接短信查詢

    當需要查詢終端設備的位置網路鏈接信息時，可發送“url#”至終端設備的SIM卡上，終端將回復最後一次定位的網路鏈接的位置信息

    指令：url#

    位置查詢短信回復信息范例：

    http://maps.google.com/maps?q=N23.511980,E114.918884 (speed=000000, 2012-10-11  16:31:39)所處位置

5.4 服務中心號碼設置

    您用哪部手機來發短信到設備的SIM卡號上，中心號就是即將發出短信的電話號碼

    服務中心號碼的短息設置指令：center,a,電話號碼#

    范例：center,a,13500135000#

    若服務中心號碼設置成功，則回復“中心號碼：13500135000,設置成功！”信息

    備註:1、中心號碼用於設置設備參數設置

         2、中心號碼用於設備報警功能的接受服務號

5.5 服務中心號碼刪除

    刪除中心號碼指令：center,a,d#

    范例:center,a,d#

若服務中心號碼刪除成功，則回復“中心號碼已刪除！”信息

    (輔助中心號：center,b,電話號碼#   刪除：center,b,d#)

     輔助中心號隻可做參數設置操作

5.6 SOS報警

5.6.1 SOS號設置

    設置SOS號碼可通過中心號碼手機發送以下短信添加SOS號碼:

例如:將指定號碼設為對應的SOS號碼

sos1,13412345678#  表示設置第一個SOS電話

    sos2,13512345678#  表示設置第二個SOS電話

sos3,13612345678#  表示設置第三個SOS電話

若SOS號碼設置成功，則回復“SOS號碼設置成功！”信息。

5.6.2 刪除SOS號

若需要刪除某個特定號碼，可發送刪除特定號碼對應的序號指令短信至設備來刪除指定的特定號碼.

范例：sos1,d#

      sos2,d#

      sos3,d#

5.6.3 SOS號報警操作

當遇到緊急情況需要求助時，可按下SOS按鍵，將觸發SOS緊急求助報警。設備將會

向服務平臺發出報警信息，並向服務中心號發送位置信息，然後再以電話的方式報警給預先設定好的各個SOS號碼，若循環撥打SOS號碼，在無人接聽的狀況下，最多隻能循環撥打三次。

註意：SOS報警功能需先設置好SOS號碼！

5.7 親情號語音對講

當親愛的寶貝有急事需要找親人時，可以按1鍵5秒時，設備將自動向SOS1撥打電話，當SOS1親情號接聽後，即可與寶貝語音通話對講。2鍵、3鍵是和1鍵一樣的操作，此設備支持與3個親情號通話對講。

5.8 電子圍欄報警

當你需要電子圍欄報警時，你可登陸服務平臺來設置你需要的圍欄大小。當設備超出你設置的電子圍欄范圍時，你會收到圍欄報警信息。

5.9 設備工作模式設置

註意：設備在出廠時，默認模式2狀態下

5.9.1模式1

    發送短息“mode,1,15#”到設備，如果設備選擇模式1設置成功，設備將會回復“mode set  ok”信息。設備在此模式下，GPS一直工作，不進入休眠，按照設置好的GPRS傳輸定位數據間隔時間上傳數據

指令范例格式：mode,1,15# （間隔數據上傳時間設置范圍：10-180000秒）

    范例中的“1”表示模式1，“15”表示GPRS傳輸定位數據間隔時間為15秒，即每15

秒向後臺服務器上傳一條定位數據

5.9.2 休眠模式2

發送短息“mode,2,300#”到設備，如果設備選擇模式2設置成功，設備將會回復“mode  set  ok”信息。設備在此模式下，GPS定位成功就發送定位數據到服務器並進入休眠，醒來時繼續搜星，在GPS定位成功後再次進入休眠，設備就這樣來回的循環交替休眠工作

指令范例格式：mode,2,300#  （間隔數據上傳時間設置范圍：300-180000秒）

范例中的“2”表示模式2,“300”表示GPS每次進入休眠狀態的時間為300秒，即每相隔300秒設備上傳一次定位數據到服務器

5.9.3 休眠模式3

發送短息“mode,3,180#”到設備，如果設備選擇模式3設置成功，設備將會回復“mode  set ok”信息。設備在此模式下，GPS工作180秒後進入休眠狀態，不自動退出休眠；任何通訊工具隻要給設備發送“url#”短信時，可喚醒設備休眠並會索取到位置信息；GPS醒來時也開始進入工作，工作180秒後繼續進入休眠狀態，此模式最省電,但不向平臺服務器上傳數據，也不支持中文回復和平臺查詢

指令范例格式：mode,3,180#

范例中的“3”表示模式3，“180”表示GPS每次喚醒休眠進入工作狀態時的工作時間為180秒便又進入休眠狀態

5.10 來電模式設置

設備出廠時，默認戶外鈴聲狀態設置

5.10.1 鈴聲模式設置

    當您需要設備來電鈴聲時，您可以發送短信指令至設備，將設備設置為鈴聲模式。

鈴聲模式指令：ring#

若鈴聲模式設置成功，設備則回復“鈴聲模式設置成功”信息。

5.10.2 靜音模式設置

當您怕寶貝被設備來電鈴聲和LED燈光打擾時，您可以發送短信指令至設備，將設備設置為靜音模式。這時設備會自動進入LED熄滅和無聲免提接聽狀態。

靜音模式指令：mute#

若靜音模式設置成功，設備則回復“靜音模式設置成功”信息。

5.11 低電報警

註意：低電報警功能在設備出廠時，默認開啟狀態

    當設備的電壓低於3.5V的時候，設備將會自動發送一條短信信息“電量低，請充電!!”給服務中心號碼。

5.12 語音監控

當用中心號碼發送短信指令後，設備將自動向預先設置好的服務中心號打電話，中心號接通電話後，可以聽到設備周圍的聲音

    指令：monitor#

5.13 查詢參數設置

當您需要查詢設備的參數狀況時，可發送“param#"到設備，設備將回復相應的參數查詢內容。

范例：信息返回內容范例：

ID:7893267646

Apn:cmwap

IP:101.gpsjm.com:8500

Center:12345678901

Mode:1，Upload:8

LANG:EN,ZONE:E8

GPS:OK(6)，GPRS:OK

Led:OFF，Power:80%

5.14 設置GPRS參數

    設備出廠時，已內含大部分國傢GSM的GPRS參數，設備不定位時，請您手動設置好你設備所使用的GSM-SIM卡的GPRS參數　　　　　　　　　　　　　　　　

5.14.1 設置APN

    不同國傢不同的GSM通信運營商APN都不相同，要瞭解你使用的SIM卡的APN，請向當地的通信運營商咨詢

   指令格式：apn,網路名#

范例：apn,cmwap#

    范例中cmwap代表中國移動運營商的APN

    若APN設置成功，則回復“APN設置成功”信息

5.14.2 設置GPRS登錄用戶名和密碼

    在大多數國傢，GPRS登錄時用戶名和密碼可以省略，可以跳過這步設置。對於要使

用用戶名和密碼的國傢，需要進行如下設置。

    指令格式apn,網路名,user,用戶名，pd,密碼#

    范例：apn,cmwap,user,yidong,pd,123#

    范例中的“yidong”代表用戶名，“123”代表密碼

    若GPRS登錄用戶名和密碼設置成功，則回復“GPRS用戶名和密碼設置成功”信息

5.15 恢復出廠設置

當設備的設置參數因設置不正確而導致設備工作不正常時，您可發送短信指令將設備參數恢復為設備出廠的默認設置值，嘗試使設備恢復正常工作。

    恢復出廠設置指令為：factory#

    當設備收到該指令時．即會將設備的設置參數恢復為出廠時的默認值，以前的手動設置參數全部消失

    若設備恢復出廠設置成功，則回復“恢復出廠設置成功”信息

5.16 語言及時間設置

    設備提供中文和英文兩種語言的顯示，不同地區的時間根據時區設置。

指令格式：lang,x,zone,n#

x是語言選擇項 0是英文，1是中文，n為時區選擇項，東八區為8，西三區為-3

范例：lang,1,zone,8#

范例中的“1”表示是中文，“8”表示東八區中國時間

5.17 服務平臺IP地址及端口號設置

5.17.1 IP地址及端口號由平臺運營商提供，購買本產品時一般已經設定OK，用戶若需

要自行設置，可咨詢平臺運營商。

指令格式：ip,113.106.95.45,port,8500#

終端將回復：IP和端口設置成功！

5.17.2 使用域名進行設置可同樣實現與服務器的通訊

指令格式：surl,101.gpsjm.com,port,8500#

終端將回復：IP和端口設置成功！

六,註意事項

請在使用時一定按照：

6.1.保持設備在乾燥的環境中使用，潮濕的環境容易使內部電路損壞。

6.2.請不要放在灰塵

6.3.請不要放在過於炎熱或寒冷的地方。

6.4.使用中請不要劇烈震動設備。

6.5. 請用乾燥的佈清理，不要使用化學劑和清潔劑。

范例：apn,cmwap#

    范例中cmwap代表中國移動運營商的APN

    若APN設置成功，則回復“APN設置成功”信息

5.14.2 設置GPRS登錄用戶名和密碼

    在大多數國傢，GPRS登錄時用戶名和密碼可以省略，可以跳過這步設置。對於要使

用用戶名和密碼的國傢，需要進行如下設置。

    指令格式apn,網路名,user,用戶名，pd,密碼#

    范例：apn,cmwap,user,yidong,pd,123#

    范例中的“yidong”代表用戶名，“123”代表密碼

    若GPRS登錄用戶名和密碼設置成功，則回復“GPRS用戶名和密碼設置成功”信息

5.15 恢復出廠設置

當設備的設置參數因設置不正確而導致設備工作不正常時，您可發送短信指令將設備參數恢復為設備出廠的默認設置值，嘗試使設備恢復正常工作。

    恢復出廠設置指令為：factory#

    當設備收到該指令時．即會將設備的設置參數恢復為出廠時的默認值，以前的手動設置參數全部消失

    若設備恢復出廠設置成功，則回復“恢復出廠設置成功”信息

5.16 語言及時間設置

    設備提供中文和英文兩種語言的顯示，不同地區的時間根據時區設置。

指令格式：lang,x,zone,n#

x是語言選擇項 0是英文，1是中文，n為時區選擇項，東八區為8，西三區為-3

范例：lang,1,zone,8#

范例中的“1”表示是中文，“8”表示東八區中國時間

5.17 服務平臺IP地址及端口號設置

5.17.1 IP地址及端口號由平臺運營商提供，購買本產品時一般已經設定OK，用戶若需

要自行設置，可咨詢平臺運營商。

指令格式：ip,113.106.95.45,port,8500#

終端將回復：IP和端口設置成功！

5.17.2 使用域名進行設置可同樣實現與服務器的通訊

指令格式：surl,101.gpsjm.com,port,8500#

終端將回復：IP和端口設置成功！

六,註意事項

請在使用時一定按照：

6.1.保持設備在乾燥的環境中使用，潮濕的環境容易使內部電路損壞。

6.2.請不要放在灰塵

6.3.請不要放在過於炎熱或寒冷的地方。

6.4.使用中請不要劇烈震動設備。

6.5. 請用乾燥的佈清理，不要使用化學劑和清潔劑。

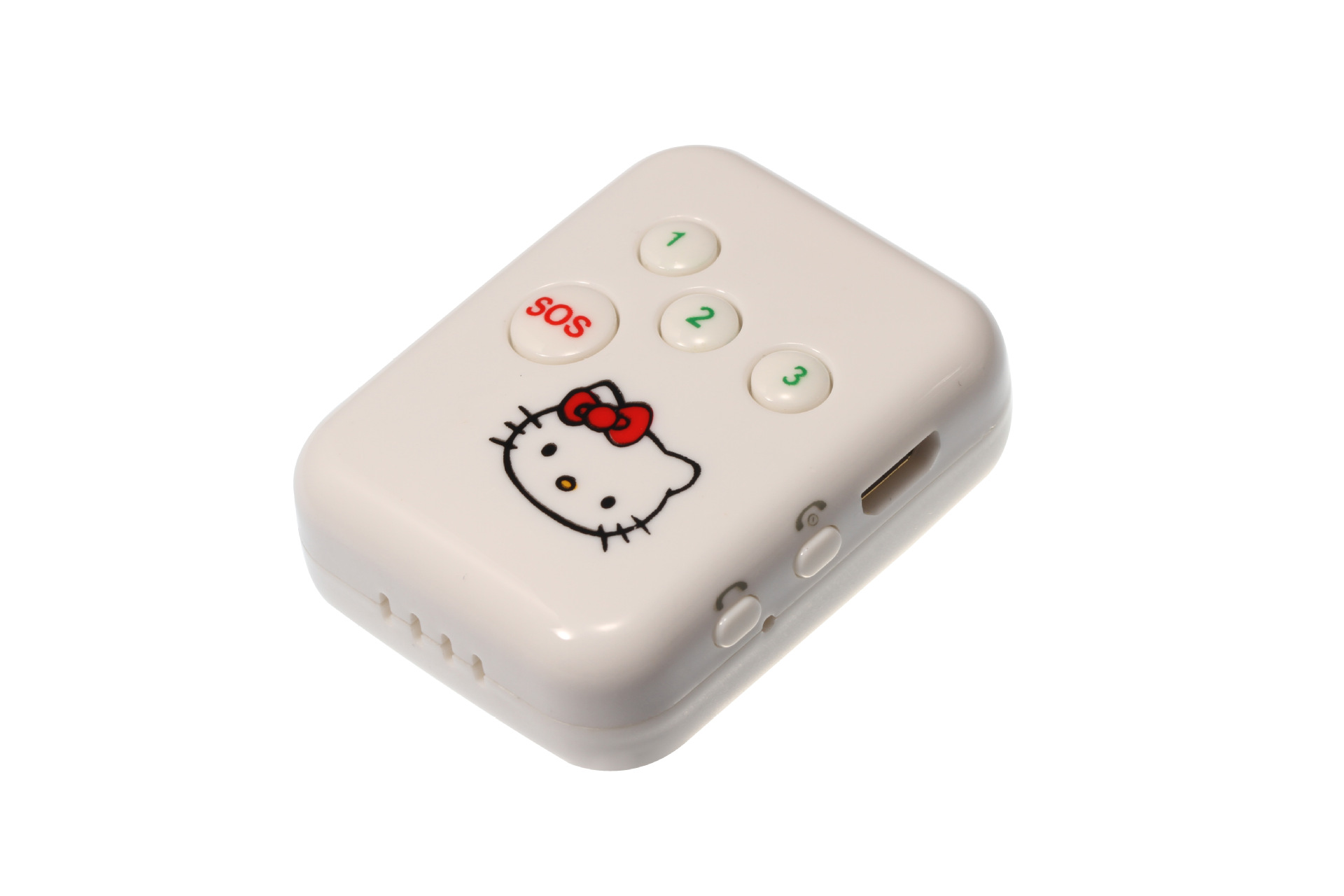

下麵全是實拍圖片：
