WT8204型雙輸入輸出模塊
特點
WT8204雙輸入輸出模塊是一種控製器和消防設備之間的介面，可用於完成二步降防火捲簾門、水泵、排煙風機等雙動作設備的控製。主要用於防火捲簾門位置的控製。該模塊也可以作為兩個獨立的WT8203單輸入輸出模塊使用。應當註意，不應將模塊觸點直接接入交流控製電路，以防損壞模塊或控製設備。
本模塊隻占用一位回路地址，輸出二路無源觸點。可任意指定輸出一路控製，也可以同時輸出二路控製，主要特點：
1) WT8204雙輸入輸出模塊內含微處理器（CPU），是一種智能型雙輸入輸出模塊。
2)占用一位回路地址, 采用手持編址器進行地址編碼。
3)隻需接信號兩總線，無極性，不需接24V電源總線，佈線簡單方便。
4)使用窗口檢測和光電隔離技術，使模塊工作更加穩定可靠。模塊動作後不消耗電流，低功耗。
5)既有無源觸點回授，又有有源DC24V回授，並且無源回授時，有斷線檢測功能。
主要技術指標
⑴ 工作電壓：24V
⑵ 工作電流：
監視電流≤0.7mA
動作電流≤1mA
⑶ 線 製： 與控製器信號二總線ZX+、ZX-連接
⑷ 編碼方式： 由手持編址器進行編碼
⑸ 容 量： 有兩組常閉、常開輸出觸點，輸出觸點電流為1A(阻性)
⑹ 使用環境：
溫度： -10℃～+50℃
濕度： 5％～95％RH 無凝水
⑺ 外形尺寸:
120mm×82mm×42mm
安裝與佈線
⑴ WT8204雙輸入輸出模塊的外形及外形尺寸如圖所示：
雙輸入輸出模塊的外形及外形尺寸示意圖
⑵ WT8204雙輸入輸出模塊底座接線端子及安裝尺寸如圖所示：
雙輸入輸出模塊底座接線端子及安裝尺寸示意圖
說明： 1）7、8端子：分別為ZX+、ZX-信號兩總線輸入端子
2）1、2端子 ：分別為24V、GND第一路有源回授端子
3) 5、6端子 ：分別為第一路無源回授端子
4) 4、3端子：分別為24V、GND第二路有源回授端子
5) 9、10端子：分別為第二路無源回授端子
6) 16、15、14端子：分別為NO1、NC1、COM1模塊的第一路常開、常閉輸出端子
7) 11、12、13端子：分別為NO2、NC2、COM2模塊的第二路常開、常閉輸出端子
佈線要求:
信號兩總線ZX+、ZX-采用RVS型雙絞線，截麵積≥1.0mm2
回授線采用RV軟線,截麵積≥1.0 mm2, 且無源回授線長度不能超過30m
應用方法
⑴ WT8204雙輸入輸出模塊直接驅動防火捲簾門設備，且無源回授的接線如圖所示：

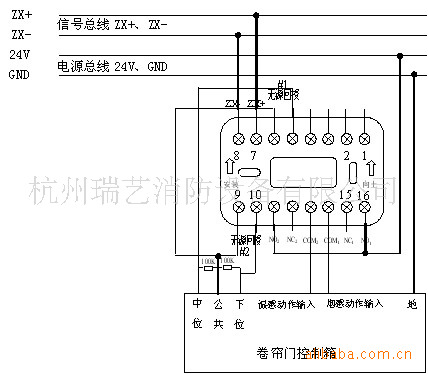

圖雙輸入輸出模塊直接驅動防火捲簾門(無源回授)接線示意圖
⑵ WT8204雙輸入輸出模塊直接驅動防火捲簾門設備，且有源回授的接線如圖所示：

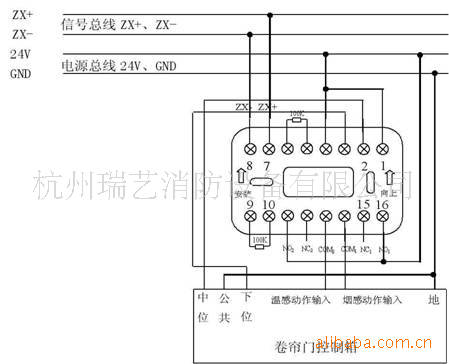

雙輸入輸出模塊直接驅動防火捲簾門(有源回授)接線示意圖
