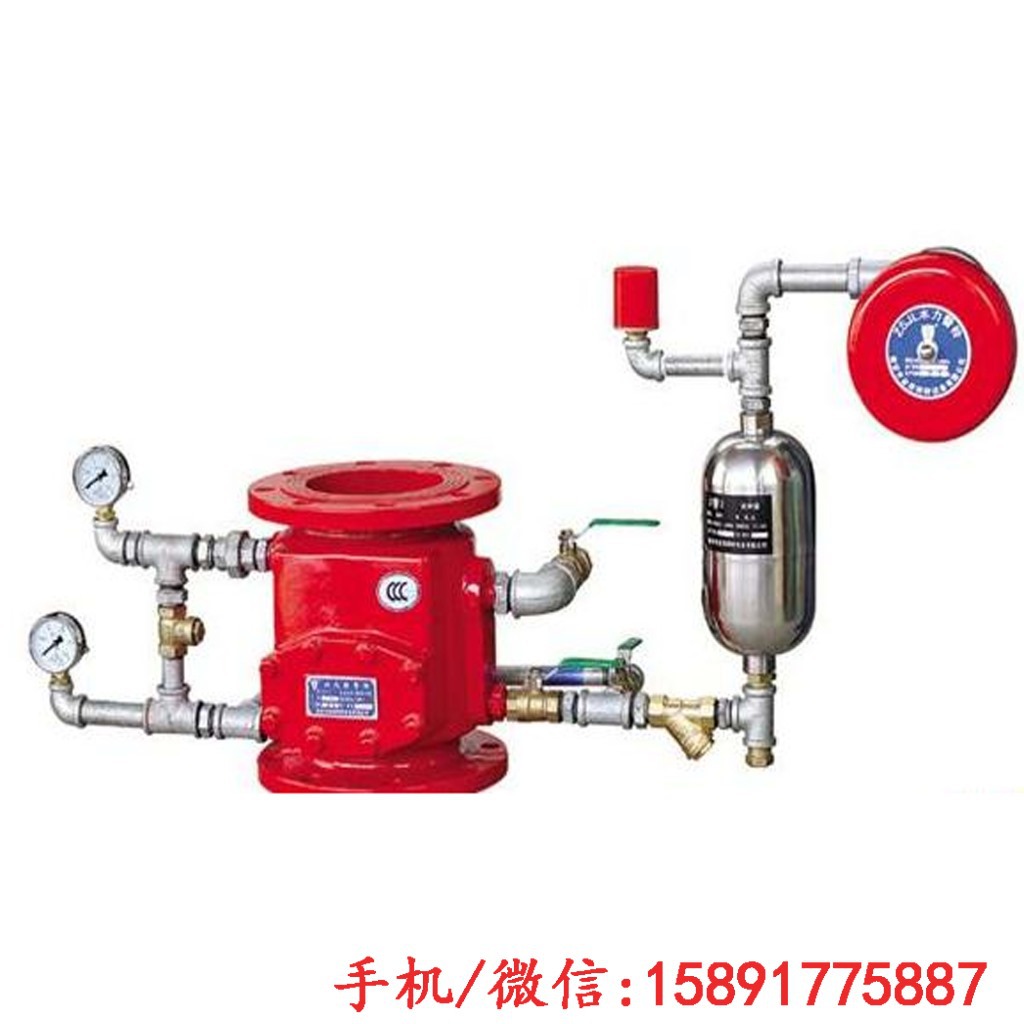

一、產品概述：
濕式報警閥平時閥瓣前後水壓相等（水通過導向管中的水壓平衡小孔，保持閥瓣前後水壓平衡）。由於閥瓣的自重和閥瓣前後所受水的總壓力不同，閥瓣處於關閉狀態（閥瓣上麵的總壓力大於閥芯下麵的總壓力）。發生火災時，閉式噴頭噴水，由於水壓平衡小孔來不及補水，報警閥上麵水壓下降，此時閥瓣前水壓大於閥瓣後水壓，於是閥瓣開啟，向立管及管網供水，同時水沿著報警閥的環形槽進入延時器、壓力開關及水力警鈴等設施，發出火警信號並啟動消防泵。
二、基本參數：
1)額定工作壓力
濕式報警閥、延遲器、水力警鈴的額定工作壓力應符合1.2MPa,1.6MPa等系列壓力等級。
濕式報警閥與工作壓力等級較低的設備配裝使用時，允許將閥進出口接頭按承受較低壓力等級加工，但在閥上應註明使用的較低的壓力等級。
2)公稱直徑
濕式報警閥進出口公稱直徑為50mm,65mm,80mm,100mm,125mm,150mm,200mm,250mm,300mm.
濕式報警閥座圈處的直徑可以小於公稱直徑
三、技術要求：
1、材料的耐腐蝕性能：
（1）濕式報警閥閥體和閥蓋應采用耐腐蝕性能不低於鑄鐵的材料製作。閥座應采用耐腐蝕性能不低於青銅的材料製作。（2）濕式報警閥要求轉動或滑動的零件應采用青銅、黃銅等耐腐蝕材料製作。若采用耐腐蝕性能低於上述要求的材料製作時，應在有相對運動處加入上述耐腐蝕材料製作的襯套件。（3）延遲器設置的過濾網，采用耐腐蝕性能不低於黃銅的材料製作。（4）水力警鈴噴嘴和過濾網應采用耐腐蝕性能不低於黃銅的材料製作。
2、結構、間隙和連接尺寸:
(1)結構
a 閥體上應設有放水口， 放水口公稱直徑不應小於20mm
b 在濕式報警閥報警口和延遲器之間應設置控製閥， 並能在開啟位置鎖緊。
c 濕式報警閥應設置報警試驗管路，當濕式報警閥處於伺應狀態時，閥瓣組件無須啟動應能手動檢驗報警裝置功能。
d 延遲器進水口直徑小於或等於6mm時，應設置耐腐蝕的過濾網。網孔最大尺寸不應大於保護孔徑的0.6倍，過濾網總麵積不應小於保護麵積的20倍。
e水力警鈴進水口公稱直徑不應小於20mm，排水孔麵積不應小於噴嘴麵積的50倍。
f 水力警鈴噴嘴直徑不應小於3mm，過濾網孔最大尺寸不應大於噴嘴直徑的0.6倍，過濾網總麵積不應小於噴嘴麵積的10倍。
(2)濕式報警閥的間隙
a 除閥全開位置外， 閥瓣組件與閥體內壁之間的間隙對於鑄鐵閥體不應小於12 mm，對於有色金屬或不銹鋼閥體不應小於6mm。
b 閥在關閉位置， 閥瓣或閥瓣上金屬零件與閥座內緣之間至少有6 mm的徑向間隙。,
c 閥座外可能卡住碎屑的環形空間深度不應小於3mm.
(3)連接尺寸
a 濕式報警閥采用法蘭連接方式時，法蘭連接尺寸、法蘭密封麵型式和尺寸應符合GB/T9112的規定。
b 濕式報警閥采用溝槽式連接或其他連接方式時， 應符合相應的通用標準
c 額定工作壓力1.2 MPa,1.6MPa的濕式報警閥配套使用的管件,其結構尺寸應符合GB/T3287的規定，
d 濕式報警閥采用緊固件機械性能應符合GB/T3098.1-GB/T3098.3《緊固件機械性能》的規定，其設計載荷應滿足要求。
3、施工、安裝要點：
1） 濕式報警閥、延遲器和水力警鈴的安裝位置周圍，應留有充分的維修空間，以保證在最短的停機時間內修復，報警閥距地麵的高度為1.2m。
2） 水力警鈴是濕式報警閥的一個主要部件。水力警鈴應設在有人值班的地點附近。其與報警閥的連接管道，管徑為20mm，總長不宜大於20m，安裝高度不宜超過2m，並應設排水設施。
3） 濕式報警閥、延遲器和水力警鈴之間的安裝距離、安裝高度及管路直徑應保證其功能符合相關要求 。
4） 濕式報警閥、 延遲器和水力警鈴應能使用通用工具進行安裝和現場維修
