一． 產品描述
消防設備電源監控系統能夠對消防設備的電源進行實時監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷設備電源 是否有斷電、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息並報警。實時反映出被監測設備電源的狀態，並集中顯示，從而可以有效避免在火災發生 時，消防設備由於電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。
二、基本功能
1、本消防電源監控模塊配接DC24V工作電源，能實時監測設備電源的電壓，電流等基本參數，並實時顯示，保證消防電源設備的安全用電。
2、消防電源監控模塊可通過CAN總線與消防電源監控主機進行網路通信，如有超過預設的保護值，就會發出聲光報警，從而切斷供電回路，開有效的實現遠程管理，控製及維護。

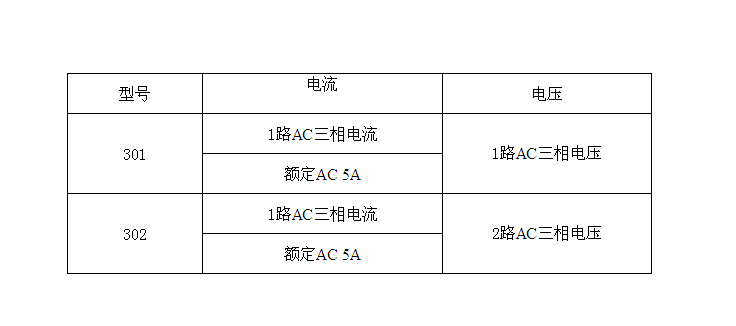

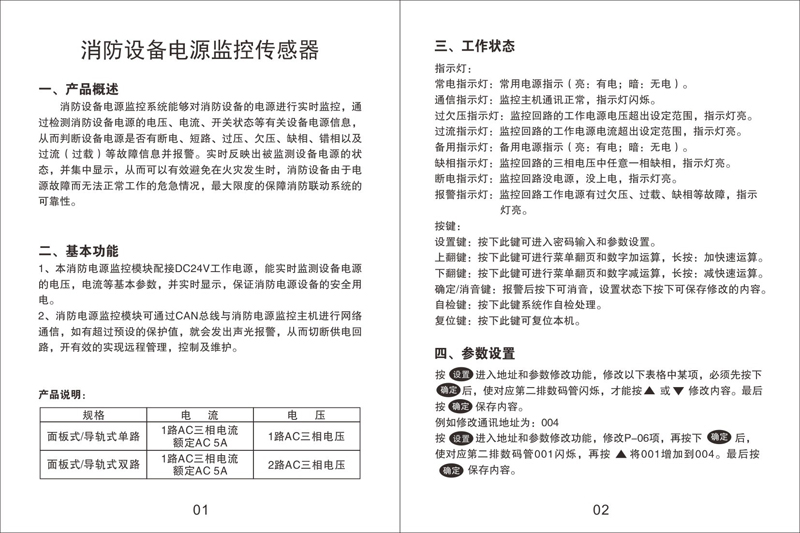

型號說明：
三、工作狀態
指示燈：
常電指示燈： 常用電源指示（亮：有電；暗：無電）。
通信指示燈： 監控主機通訊正常，指示燈閃爍。
過欠壓指示燈： 監控回路的工作電源電壓超出設定范圍，指示燈亮。
過流指示燈： 監控回路的工作電源電流超出設定范圍，指示燈亮。
備用指示燈： 備用電源指示（亮：有電；暗：無電）。
缺相指示燈： 監控回路的三相電壓中任意一相缺相，指示燈亮。
斷電指示燈： 監控回路沒電源，沒上電，指示燈亮。
報警指示燈： 監控回路工作電源有過欠壓、過載、缺相等故障，指示燈亮。
按鍵：
設置鍵： 按下此鍵可進入密碼輸入和參數設置。
上翻鍵： 按下此鍵可進行菜單翻頁和數字加運算，長按：加快速運算。
下翻鍵： 按下此鍵可進行菜單翻頁和數字減運算，長按：減快速運算。
確定/消音鍵： 報警後按下可消音，設置狀態下按下可保存修改的內容。
自檢鍵： 按下此鍵系統作自檢處理。
復位鍵： 按下此鍵可復位本機。

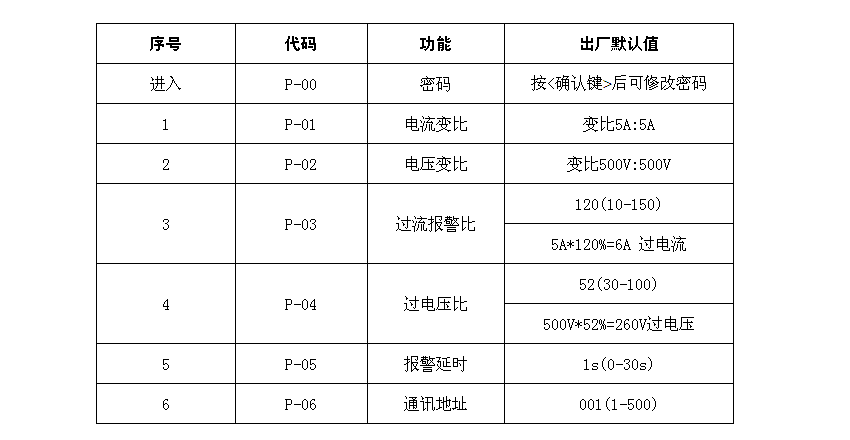

四、參數設置
按<設置鍵> 進入地址和參數修改功能，修改以下表格中某項，必須先按下<確認鍵>後，使對應第二排數位管閃爍，才能按<△>或<▽>修改內容。最後按<確定鍵>保存內容。
例如修改通訊地址為：004
按<設置鍵> 進入地址和參數修改功能，修改P-06項，再按下<確認鍵>後，使對應第二排數位管001閃爍，再按<△>將001增加到004。最後按<確定鍵>保存內容。
五、技術參數
工作電壓 | DC24V由監控器或者區域分機集中供電 （單一購買需另配120w24v開關電源） |
過欠壓報警 | 過壓額定電壓115%報警，欠壓額定電壓85%報警 |
過流報警 | 大於電流比120%報警 |
輸出信號 | 一路無源點，報警或報警輸出 |
數據顯示 | 數位管及LED顯示 |
通訊方式 | CAN通訊 |
地址編碼 | 出廠默認地址001 |
安裝方式 | 導軌安裝 |
六、外接端子圖
301型接線端口說明
端口圖片如下：
21、22端口： DC24V工作電源，由主機或24V開關電源提供
27、28端口： 外部消防聯動輸入
29、30端口： CAN通訊與主機相連
35、36端口： A相電流互感器接入
37、38端口： B相電流互感器接入
39、40端口： C相電流互感器接入
17 - 20端口： 三相四線接入（N相不能接錯）
10、11端口： 無源點，報警或者報警輸出
302型接線端口說明：
端口圖片如下：
21、22端口： DC24V工作電源，由主機或24V開關電源提供
27、28端口： 外部消防聯動輸入
29、30端口： CAN通訊與主機相連
35、36端口： A相電流互感器接入
37、38端口： B相電流互感器接入
39、40端口： C相電流互感器接入
17 - 20端口： 常用三相四線接入（N相不能接錯）
10、11端口： 無源點，報警或者報警輸出
1 – 4 端口： 備用三相四線接入（N相不能接錯）
麵板型
1、2端口： DC24V工作電源，由主機或24V開關電源提供
5、6端口： 外部消防聯動輸入
7、8端口： CAN通訊與主機相連
12、13端口： A相電流互感器接入
14、15端口： B相電流互感器接入
16、17端口： C相電流互感器接入
18-21 端口： 三相四線接入（N相不能接錯）
26、27端口： 無源點，報警或者報警輸出
1、2端口： DC24V工作電源，由主機或24V開關電源提供
5、6端口： 外部消防聯動輸入
7、8端口： CAN通訊與主機相連
12、13端口： A相電流互感器接入
14、15端口： B相電流互感器接入
16、17端口： C相電流互感器接入
18-21 端口： 常用三相四線接入（N相不能接錯）
26、27端口： 無源點，報警或者報警輸出
31-34 端口： 備用三相四線接入（N相不能接錯）
