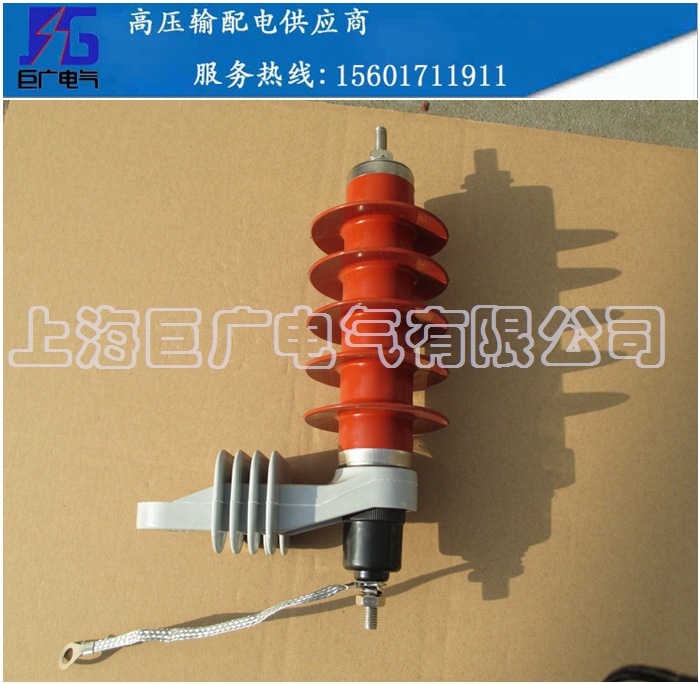

HY5WZ-10KV(Q)型避雷器
一、概述
交流輸變電線路用有機復合外套氧化鋅避雷器並聯連接於絕緣子(串)的兩端,是為瞭限製線路雷電過電壓,提高線路的耐雷擊水平,降低系統因雷擊故障引起的跳閘率而專門設計的一種新型避雷器。安裝方式主要為懸掛式(懸掛於輸電桿塔上),也可座樁式安裝。本公司生產的線路用復合外套金屬氧化鋅避雷器(懸掛式、座樁式)主要用於10~220kv交流電力輸變電系統中,用來限製輸變電線路可能出現的各種過電壓,以保證輸變電線路的安全運行。
產品生產執行的標準為GB11032-2000(eqv IEC60099-4:1991)《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》、JB/T10497-2005《交流輸電線路用復合外套用串聯間隙金屬氧化物避雷器》、JB/T8459-2006《避雷器產品型號編製方法》。
二、產品特點
1.整體模壓成型,密封性能好,結構特殊,防潮防爆;
2.散熱性能好,具有較大的過電壓吸收能力;
3.體積小重量輕,安裝靈活耐碰撞,抗拉強度高,運輸無破損。
4.最適宜安裝在耐雷水平較低雷擊跳閘率偏高的輸電線路;乾旱少雨的丘陵、山區;接地電阻較高的桿塔、大跨距的過江桿塔;操作過電壓較高,需要對進入變電站前進行限製的場合;嚴重污穢的地區。
三、使用條件
1.環境溫度為:-40℃~+40℃;
2.海拔高度不超過2000m(高原地區訂貨時應說明);
3.電源頻率為48Hz~62Hz;
4.最大風速不超過35m/s;
5.地震裂度7度及以下地區;
6.避雷器允許擺動,根據塔形,考慮懸掛方式及座樁方式。

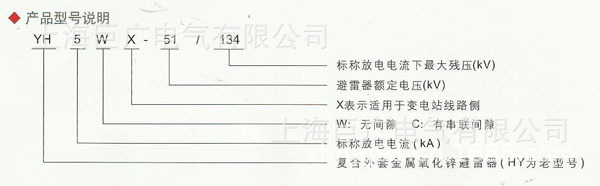

四、產品型號說明

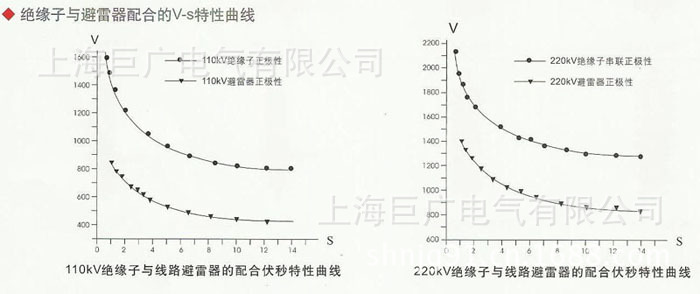

五、絕緣子與避雷器配合的V-s特性曲線
六、交流輸變電線路用避雷器的使用選擇
交流輸變電線路用避雷器分為無間隙避雷器及有串聯間隙避雷器,有串聯間隙避雷器又分為固定間隙避雷器和空氣間隙避雷器,在使用上有各自的特點。
1.無間隙避雷器始終參與線路運行,雷擊線路時避雷器動作,常態時也可以吸收線路上的各種過電壓能量,但避雷器故障失效時使母線對地它接,需停電人工摘除。我公司開發有無間隙避雷器配套使用串聯脫離器系統,當避雷器故障失效時脫離器動作使避雷器與母線自動脫離。方便客戶使用維護。
2.有串聯間隙避雷器不參於線路運行,延長瞭避雷器的使用壽命,雷擊線路時避雷器間隙放電動作。固定間隙避雷器優點是間隙放電電壓范圍穩定,缺點是固定間隙失效相當於無間隙避雷器;空氣間隙避雷器優點是常態下始終與系統脫離。雷擊線路時避雷器間隙放電動作,缺點是間隙會隨風擺動,間隙放電電壓范文不穩定,我公司開發的弧形空氣間隙最大限度的克服因擺動而造成間隙距離變化。
七、線路(有串聯間隙)型電氣參數表

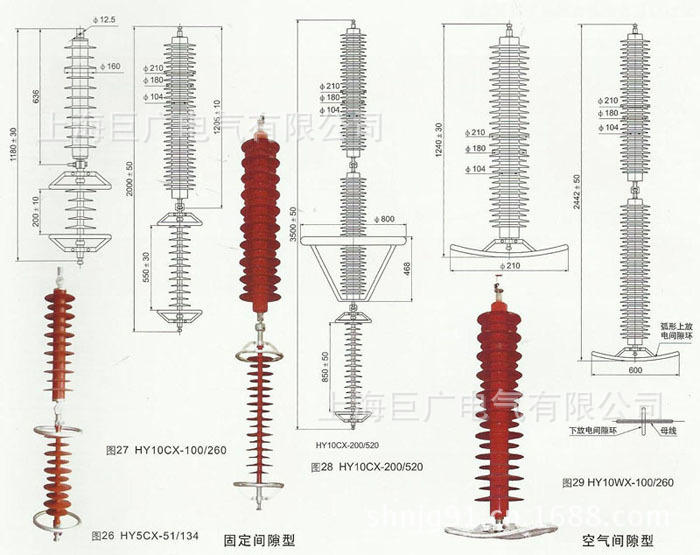

避雷器型號 | 系統標稱電壓 | 雷電沖擊電流殘壓 | 沖擊放電電壓 | 工頻耐受電壓 | 直流參考電壓(U1mA) | 串聯間隙距離 | 方波通流容量(2ms) | 圖號 |
Kv(r.m.s) | ≯kVp | ≯kVp | ≯kV | ≯kV | Mm | A | ||
HY5CX-42/120 | 35 | 120 | 240 | 70 | 60 | 200 | 400 | 圖26 |
HY5CX-51/134 | 35 | 134 | 249 | 70 | 73 | 200 | 400 | |
HY5CX-69/198 | 66 | 198 | 440 | 140 | 100 | 350 | 400 | 圖27 |
HY10CX-84/240 | 110 | 240 | 525 | 170 | 132 | 485 | 500 | |
HY10CX-96/260 | 110 | 260 | 525 | 170 | 140 | 485 | 500 | 圖28 |
HY10CX-100/260 | 110 | 260 | 525 | 170 | 145 | 448 | 600 | |
HY10CX-108/280 | 110 | 280 | 525 | 170 | 160 | 485 | 600 | |
HY10CX-168/480 | 220 | 480 | 900 | 340 | 249 | 900 | 600 | |
HY10CX-192/520 | 220 | 520 | 900 | 340 | 280 | 900 | 600 | 圖29 |
HY10CX-216/560 | 220 | 560 | 900 | 340 | 320 | 900 | 600 |
說明:35KV及以下懸掛式避雷器通常采用單耳或單孔掛板的懸掛方式,66kv及以下懸掛式避雷器通常采用球頭-球頭(球窩)懸掛方式,如需其他懸掛串聯方式,訂貨時說明。我公司可協助用戶設計各種靈活的懸掛方式。

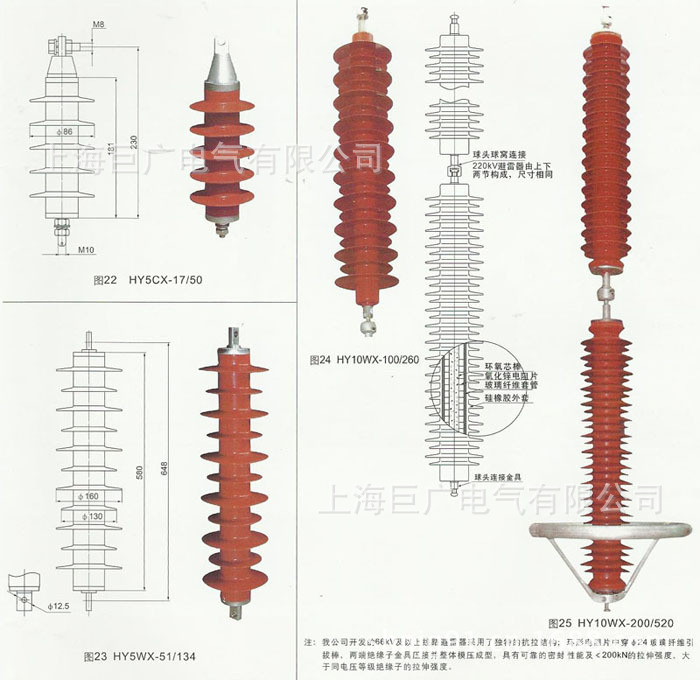

八、外形
