1 使用優點

2 技術參數

OBO防雷器型號MCD 50BMCD 125-B/NPE參數

防雷器參數含義

1、標稱電壓Un：設備正常耐受電壓，不動作。與被保護系統的額定電壓相符，在信息技術系統中此參數表明瞭應該選用的保護器的類型，它標出交流或直流電壓的有效值。

2、額定電壓Uc：能長久施加在保護器的指定端，而不引起保護器特性變化和激活保護元件的最大電壓有效值。

3、額定放電電流Isn：也稱標稱放電電流In，給保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的最大沖擊電流峰值。

4、最大放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

5、電壓保護級別Up：保護器在下列測試中的最大值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。

6、響應時間tA：主要反應在保護器裡的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決於du/dt或di/dt的斜率。

7、數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps；是數據傳輸系統中正確選用防雷器的參考值，防雷保護器的數據傳輸速率取決於系統的傳輸方式。

8、插入損耗Ae：在給定頻率下保護器插入前和插入後的電壓比率。

9、回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

10、最大縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

11、最大橫向放電電流：指線與線之間施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

12、在線阻抗：指在標稱電壓Un下流經保護器的回路阻抗和感抗的和。通常稱為“系統阻抗”。

13、峰值放電電流：分兩種：額定放電電流Isn和最大放電電流Imax。

14、漏電流：指在75或80標稱電壓Un下流經保護器的直流電流。

3 主要參數含義

1、標稱電壓Un：設備正常耐受電壓，不動作。與被保護系統的額定電壓相符，在信息技術系統中此參數表明瞭應該選用的保護器的類型，它標出交流或直流電壓的有效值。

2、額定電壓Uc：能長久施加在保護器的指定端，而不引起保護器特性變化和激活保護元件的最大電壓有效值。

3、額定放電電流Isn：也稱標稱放電電流In，給保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的最大沖擊電流峰值。

4、最大放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

5、電壓保護級別Up：保護器在下列測試中的最大值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。6、響應時間tA：主要反應在保護器裡的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決於du/dt或di/dt的斜率。

7、數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps；是數據傳輸系統中正確選用防雷器的參考值，防雷保護器的數據傳輸速率取決於系統的傳輸方式。

8、插入損耗Ae：在給定頻率下保護器插入前和插入後的電壓比率。

9、回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

10、最大縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

11、最大橫向放電電流：指線與線之間施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

12、在線阻抗：指在標稱電壓Un下流經保護器的回路阻抗和感抗的和。通常稱為“系統阻抗”。

13、峰值放電電流：分兩種：額定放電電流Isn和最大放電電流Imax。

14、漏電流：指在75或80標稱電壓Un下流經保護器的直流電流。

4 功能和應用領域

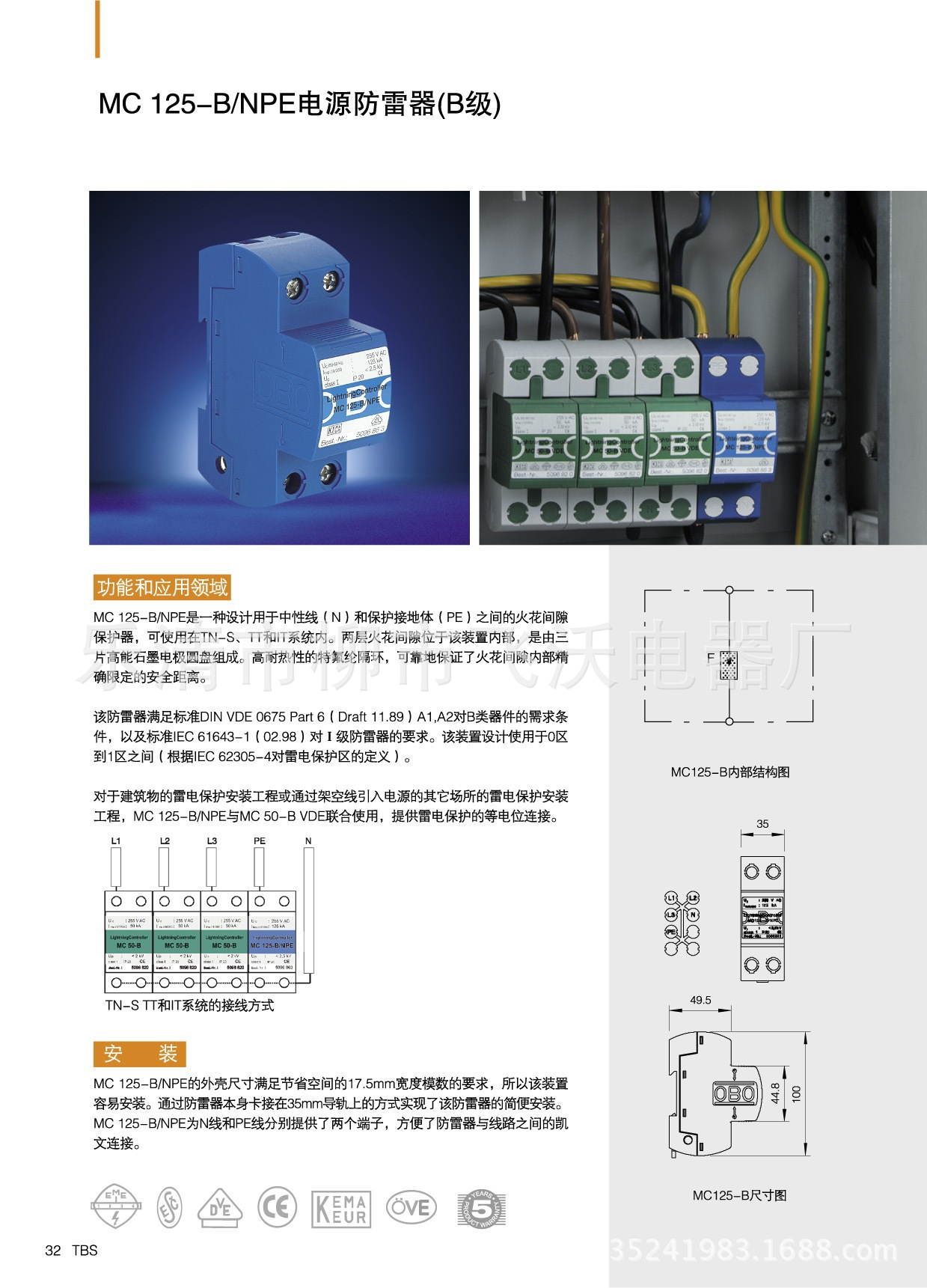

　　浪湧保護器MCD 50-B和MCD 125-B/NPE滿足標準DIN、VDE 6F5 Part6（Draft 11.89）A1,A2對B類器件的需求條件，以及標準IEC61643-1（02，89）對第Ι級浪湧保護器的要求，他們與後級限壓型電湧保護器配合使用時，無需設計退耦裝置，可以將兩極保護器安裝在一起。該產品是OBO在間隙型浪湧保護器的多電療石磨堆疊技術新發展。

MCD 50-B以其低保護電壓水平（Up≤1.31KV）的特性，確保瞭與C級浪湧保護器配合使用時，不需要設計退耦裝置或者在B級和C級之間留一定的安裝距離。這樣它可以節省超過45%的安裝空間，MCD 50-B這個特性特別是對緊湊型Z-MC概念有著特殊的貢獻。另外，NPE放電間隙MCD125-B/NPE雷擊電湧保護器其大通流量的特性在TT、TN-S系統中使用，可以同時作為B和C級浪湧保護器的NPE保護模塊，節省費用及安裝空間。

　　新的MCD50-B和MCD125-B/NPE浪湧保護器周首選的應用環境是，需要有緊湊的防雷保護概念或者需要在一個獨立的小型機房內安裝B和C兩級浪湧保護器的環境。例如：移動、微波通信基站。

5 安裝

MCD50-B和MCD125-B/NPE的外殼尺寸滿足節省空間的17.5mm寬度模數的要求，所以該裝置容易安裝。通過浪湧保護器本身卡接在35mm導軌上的方式實現瞭該SPD的簡便安裝。MC 125-B/NPE為N線和PE線分別提供瞭兩個端子。方便瞭SPD與線路之間的凱文連接
