 避雷、支柱、穿刺、驗電、接地 避雷器 HY5WBG

避雷、支柱、穿刺、接地、驗電 綜合裝置

一、概述

目前城鄉10KV以下架空絕緣化進程很快，但桿上配變區域普遍存在開關、避雷器、接線夾、支柱等接續部位多帶來瞭運行故障點多、絕緣安全保護條件差、安裝繁雜、維護難度大且成本高、帶電作業條件差等系列問題。為應對上述問題，必須對桿上配變系統的一些設備和線路接法進行改造，使之能達到簡化裝置，進一步增加運行安全的目的。HY5W-ZH型合成外套氧化鋅避雷器裝置具有帶支柱功能、避雷器功能、穿刺通電功能、驗電接地功能的合四者功能為一體，具有多用途的結構形式。采用這種裝置同時可減少一根避雷器橫擔（因利用瞭本來需要的支柱橫擔）；可減少下垂線固定用的三個絕緣子；也就是減少七處剝皮點，減少施工工時，同時減少六處故障點，則能達到簡化線路裝置，進一步增加運行安全可靠性的目的，使線路更加簡潔美觀。再者，這種裝置集成瞭多種功能，把原需要七處剝皮點的絕緣並在一處絕緣，並且此絕緣罩設計合理，能真正做到全程絕緣，為安全和帶電作業創造瞭有利條件。

二、使用條件：

    1.環境溫度：不高於+40攝氏度，不低於-40攝氏度；

   2.海拔：不超過1000m；

   3.風速：不超過35m/s；

   4.污穢等級：III級；

   5.無易燃、易爆及劇烈振動的場所。

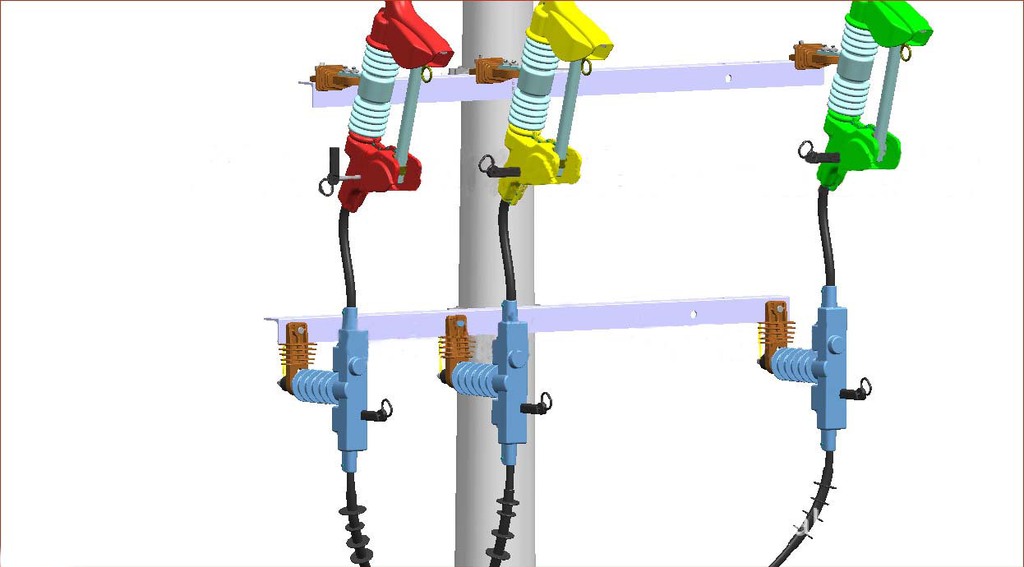

三、用戶安裝圖示：

四、主要技術參數：

五、產品特點：

1．避雷器的芯體和外套，通過模壓成型，使其成為無空腔的密實整體，消除瞭呼吸作用引起的吸潮，從根本上杜絕瞭避雷器芯片受潮導致的事故；

2．避雷器內部采用特殊的加強結構，使其具有良好的機械性能，可以兼作絕緣子；

3．避雷器合成外套用矽橡膠材料製成，使其抗污穢性能強並具有良好的防爆性能。另外重量輕，使用壽命長；

4．避雷器均是按耐Ⅲ級重污穢設計和生產的，其絕緣外套的最小爬電比距為25mm/KV，爬電距離為320mm；

5．避雷器總體結構進行瞭優化設計，具有組合功能。

（1）兼有接地梗，可滿足驗電、接地需求，可簡化桿塔裝置。

（2）特殊的加強結構，使其具有良好的機械性能，可兼作支柱絕緣子。

（3）連接端子排可分段電纜故障，縮小停電范圍，具有刀閘的分斷功能。

（4）本避雷器采用全絕緣設計，可有效的避免外力破壞等事故的發生。
