| M-500 UHF模塊特性 | ||||

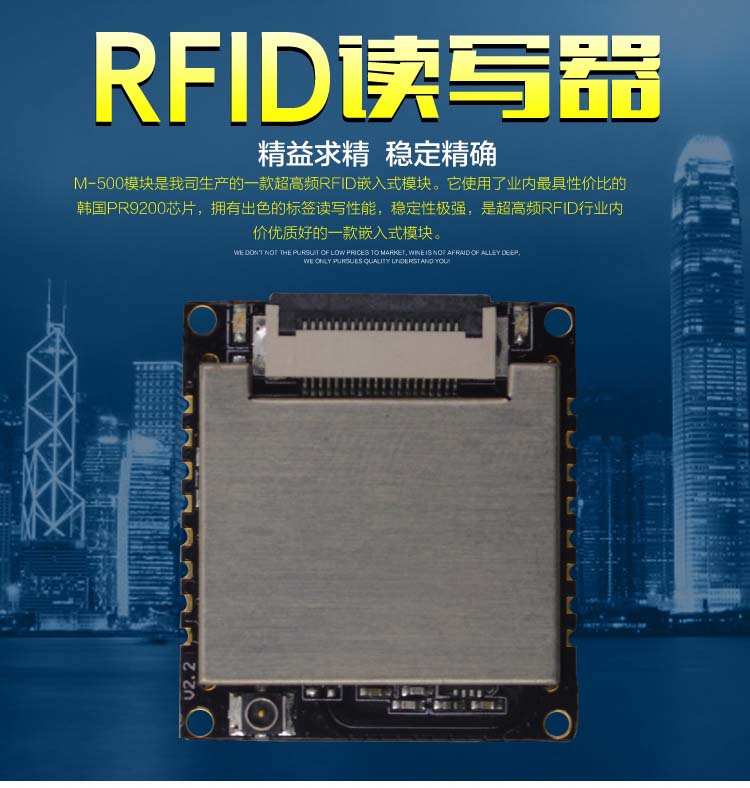

射頻芯片采用 PR9200 | ◆ M-500超高頻嵌入式模塊使用業內最具性價比的 UHF RFID 芯片。 | |||
使用最高性能的元器件 | ◆ 使用50mm x 50mm雙饋點陶瓷天線，讀寫標簽無盲區。 ◆ 使用 FT232 USB轉串口芯片，提供業內最穩定的USB通訊。 ◆ 全部采用最高等級的元器件，溫漂系數極低，可在惡劣環境下工作。 | |||
出色的讀標簽性能 | ◆ 標簽識別靈敏，穩定。 ◆ 小型陶瓷天線穩定識別距離2-3米。 ◆ 8dBi 圓極化平板天線> 5米。 ◆ 12dBi線極化天線>10米。 ◆ 多標簽識別性能：>50張標簽。 ◆ 標簽識別速度：>50張/秒。 | |||
徹底解決發熱的問題 | ◆ 無需外接任何散熱裝置。 ◆ 室溫下長期連續滿負荷工作不發熱。 ◆ 持續電流<200mA @26 dBm Output （3.5V Power Supply)。 ◆ 峰值脈沖電流<260mA @26 dBm Output （3.5V Power Supply)。 | |||
功耗極低 | ◆ 持續電流<200mA @ 3.5V (26 dBm Output)。 ◆ 持續電流<110mA @ 3.5V (18 dBm Output)。 | |||
出色的穩定性 | ◆ 24小時x 365天工作不死機。 ◆ 性能受外殼，電磁環境等外界影響小。 ◆ 寬溫設計，溫漂系數極低。 | |||
優秀的一致性 | ◆ 一致性設計的典范之作。 ◆ 全部選用最高等級的元器件，保證各項參數穩定一致。 | |||
簡潔高效的軟件介面 | ◆ 與我司INDY R2000系列產品通訊介面兼容，輕松互換使用。 ◆ 外圍電路極其簡單，單電源，無需外接鉭電容。 | |||
同時支持兩種安裝方法 | ◆ 支持射頻連接器+FPC連接器的安裝方法。 ◆ 支持表麵貼裝焊接。 | |||

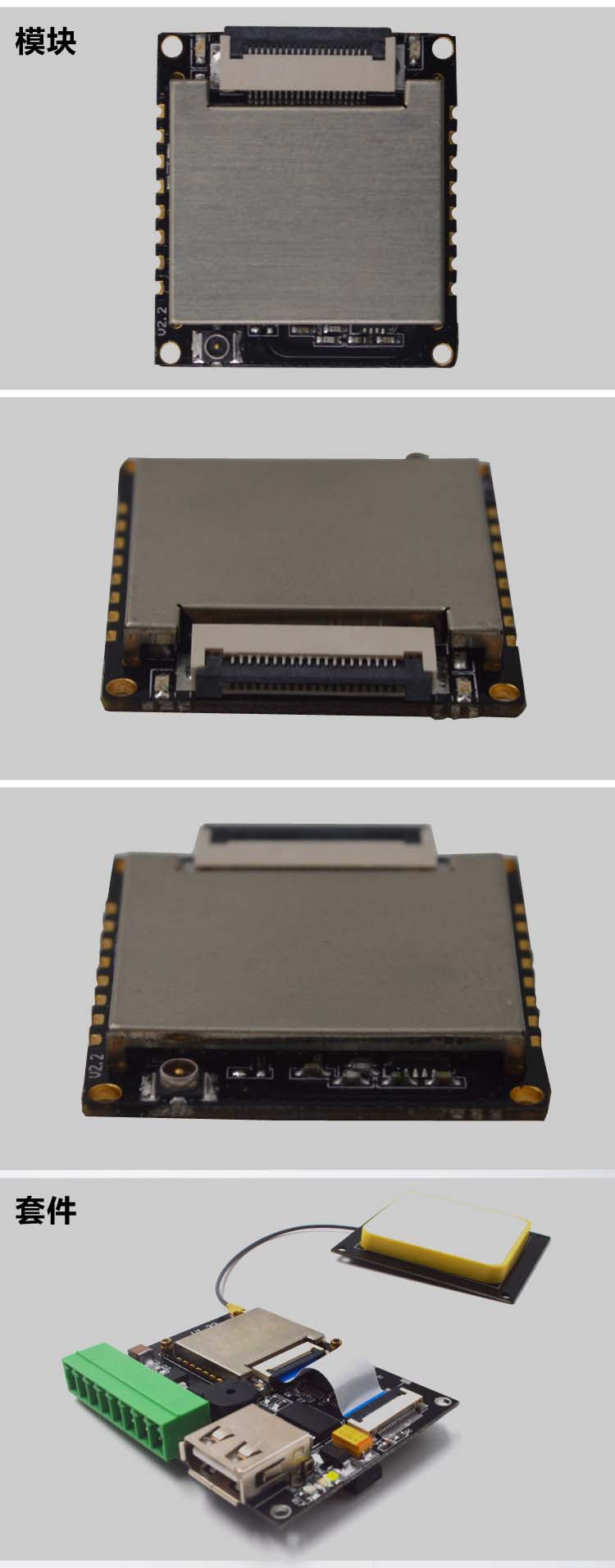

| M-500 UHF讀寫器實物圖 | ||||
| ||||
| M-500 UHF讀寫器參數 | ||||
輸入電壓 | DC 3.5V-5V | |||
待機狀態電流 | <80mA (EN腳高電平) | |||
睡眠狀態電流 | <100uA (EN腳低電平) | |||
最大工作電流 | 180mA @ 3.5V (26 dBm Output，25°C) 110mA @ 3.5V (18 dBm Output，25°C) | |||
工作溫度 | - 20 °C - + 70 °C | |||
儲存溫度 | - 20 °C - + 85 °C | |||
工作濕度 | < 95% ( + 25 °C) | |||
空中介面協議 | EPC global UHF Class 1 Gen 2 / ISO 18000-6C | |||
工作頻譜范圍 | 902Mhz – 928Mhz 865MHz – 868MHz(可選) | |||
工作區域支持 | US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 Mainland China Japan Korea Malaysia Taiwan | |||
輸出功率 | 18 – 26dBm | |||
輸出功率精度 | +/- 1dB | |||
輸出功率平坦度 | +/- 0.2dB | |||
接收靈敏度 | < -70 dBm | |||
盤存標簽峰值速度 | > 50張/秒 | |||
標簽緩存區 | 200張標簽 @ 96 bit EPC | |||
標簽RSSI | 支持 | |||
通訊介面 | TTL Uart介面 | |||
GPIO | 2路輸入 2路輸出 (3.3V TTL電平) | |||
通訊波特率 | 115200 bps（默認並推薦） 38400bps | |||
散熱方式 | 空氣冷卻(無需外置散熱片） | |||
| M-500 UHF模塊尺寸 | ||||
| ||||
| 產品用途 | ||||
| ||||
| 運輸方式 | ||||
| ||||
