在地鐵接地系統中，由於故障電流(雜散電流)防護要求，接地網位於其結構底板下麵，因些地鐵站臺的電氣設備接地時，必須通過接地引下線與接地網連接，實現可靠接地。以往通常是直接從結構底板中引出接地引下線或通過PVC管引出接地引下線。采用這種措施，容易出現達不到故障電流（雜散電流）防護要求。

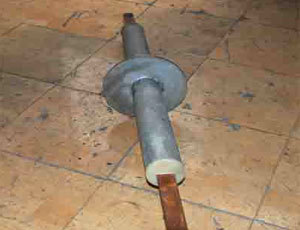

接地引出裝置是由保護筒、止水環、接地引出線、絕緣填充材料等幾部分構成。保護筒選用不銹鋼材料，接地引出線T2銅排，保護筒中空部分填充絕緣材料，具有材料選擇科學、結構合理、工藝先進、質量穩定可靠、施工安裝方便等優點。可以實現在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能有效防止地下水滲出，並且很好的達到故障電流（雜散電流）防護要求。
接地引出裝置型號規格
900型Φ108mmX1000mm 1000型Φ108mmX1100mm
1300型Φ108mmX1400mm 1500型Φ108mmX1600mm
（可根據客戶需要定做）
安裝接地引出裝置註意事項
1、 安裝方向一定要按照箭頭方向所示，箭頭方向向上；
2、 接地引出線在施工過程中要妥善處理，不能有損壞，否則影響與地網焊接。
