產 品 介 紹
標準橋式直角擺閘（帶擺臂彈簧緩沖機製），是上海深睿通訊科技有限公司最新推出的一款中檔箱式擺閘機，我公司可提供在上海擺閘銷售、江蘇擺閘維修、浙江擺閘維護等周邊地上門安裝業務，維修三輥閘|擺閘|翼閘|全高閘等安裝施工及售後維修服務。可提供完善的三棍閘|高檔擺閘|翼閘機門禁系統方案及各種類閘機性能參數，並可訂製各種外觀模型。標準橋式直角擺閘（帶緩沖）整個產品外形采用國產標準(304號)1.5MM厚不銹鋼板沖壓成型， 造型美觀大方，防銹、耐用，能抵抗外力破壞。擺閘機長方形機箱與通道閘桿構成的通道可為出入人員提供有序文明的通行方式，可單擺閘構成單通道，又機芯構成雙通道形式使用。可杜絕非法出入，並在緊急情況下快速控製收擺。當閘機通道閘桿收罷後可形成無障礙人行通道，便於緊急情況下的人員疏散為通行安全提供瞭保障。
產 品 優 勢
序 號
橋式閘主要性能
橋式直角擺閘 桿式緩沖 擺閘產品 主 要 部 件 配 置 參 數
1
傳動電機
有刷
2
定位原理
藕合定位
3
定位方式
齒輪定位
4
緩沖方式

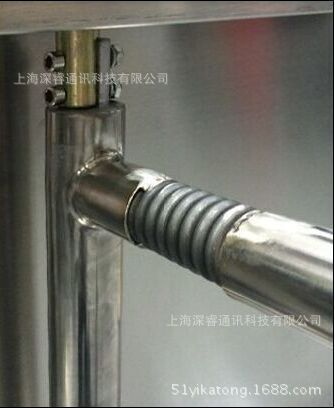

桿式緩沖（即，擺閘桿采用彈簧擺臂，減緩沖撞力給擺閘機芯帶來的沖擊力 見圖）
5
防逆轉方式
機械結構
6
運行速度
勻速
7
機械磨損
適中
8
非法報警 紅外
有
9
使用壽命
1-3年
10
傳動壽命
>300萬次
11
參數設置
撥碼方式
12
記憶
無
13
消防輸入
有
14
反饋信號輸出
有
15
具有LED燈
有 前後頂或前後側可選
16
防尾隨
有
17
斷電常開
有
功 能 特 點
項目名稱
橋式直角擺閘 產 品 功 能 特 點
主芯主控板
采用工業級32位ARM芯片，行業領先，反映速度快，處理能力大幅提升
通訊介面
RS232、485、TCP/IP，增加瞭控製的靈活性
輸入信號
開關信號/繼電信號
離合裝置
吸盤式緩沖
轉運角度
通過角度編碼器進行角度檢測及控製，精確到1度以內
運動方式
刷卡後，擺臂打開，提示行人通過，人通過後，擺臂自動關閉
防反轉
防反轉，刷卡後，隻允許行人朝一個方向行進；如果反方向通過，會發出報警，某些情況下擺臂迅速關閉
強行闖入
擺臂未打開的情況下，如果強行闖入，擺臂轉動一定的角度緩沖後，立即鎖止
消防模式
斷電後產品擺臂打開，形成透明通道
計數功能
精確計數，得益於角度編碼器的使用，可實時統計進出人數。
計數輸出
屏幕顯示
屏幕顯示
可提供各室內、戶外、半室內、全彩、三色、單色等類型大屏幕輸出計數，統計樓宇、公司、小區、單位、工地各部門員工實時出去人數
紅外檢測
采用數對紅外進行檢測，判斷各種行進狀態（立式選配）
自動復位
獲得過閘權限後，在設定的時間內沒有過閘，翼閘自動取消本次權限，恢復到初
噪音
極小，乎是沒有噪音
電源模塊
輸出：DC24V；采用全新電源模塊，不因輸入電源的變化而引起輸出電壓的變化，穩定可靠
電機
DC24V 50W
兼
容性
容性
具有個性化的安裝界麵，兼容IC、ID卡等各種智能卡;可擴展為自動身份識別系統，可搭配刷卡、指紋、人臉識別、掌紋識別等模塊，實現門禁、考勤、收費等功能
其他
防水、防曬、耐寒、耐高溫
外 觀 參 數
◇結構：框架結構/不銹鋼外殼
◇重量：約75Kg
◇通行速度：30/分鐘
◇閘桿最大承受力：75Kg
◇閘桿工作驅動力：5Kg
◇閘桿傳動方式：數字方式
◇閘桿長：機箱以外標準500(mm) 可定做
◇閘桿轉向：單向、雙向（可選）
◇燈光提示： 含側麵指示燈/刷卡有效提示燈
◇讀頭安裝位：2個
◇最大通道寬：1200 mm 可選
◇閘門開、關時間：可設置
◇外形尺寸：橋式：長1200*寬280*高1000（mm） 大小可定做
◇機箱材料：外殼為1.5mm國產標準304號不銹鋼，支架為2.0mm國產標準304號不銹鋼
◇感應卡讀卡口尺寸：配帶標準安裝支架，或度身定做
◇生產工藝：全電腦數控激光切割機生產
◇工作噪音：60分貝以下
◇防水防塵等級達到IP32以上
◇工作環境：室內、室外（加裝雨棚）
◇工作環境溫度：-30℃ ～ 60℃
◇工作環境溫度：-10℃ ～ 50℃ 相對濕度：≤95%，不凝露
◇重量：約75Kg
◇通行速度：30/分鐘
◇閘桿最大承受力：75Kg
◇閘桿工作驅動力：5Kg
◇閘桿傳動方式：數字方式
◇閘桿長：機箱以外標準500(mm) 可定做
◇閘桿轉向：單向、雙向（可選）
◇燈光提示： 含側麵指示燈/刷卡有效提示燈
◇讀頭安裝位：2個
◇最大通道寬：1200 mm 可選
◇閘門開、關時間：可設置
◇外形尺寸：橋式：長1200*寬280*高1000（mm） 大小可定做
◇機箱材料：外殼為1.5mm國產標準304號不銹鋼，支架為2.0mm國產標準304號不銹鋼
◇感應卡讀卡口尺寸：配帶標準安裝支架，或度身定做
◇生產工藝：全電腦數控激光切割機生產
◇工作噪音：60分貝以下
◇防水防塵等級達到IP32以上
◇工作環境：室內、室外（加裝雨棚）
◇工作環境溫度：-30℃ ～ 60℃
◇工作環境溫度：-10℃ ～ 50℃ 相對濕度：≤95%，不凝露
| |||||||||||||||||||||||||||||||||||||||||
