AC-02型無線（GSM）三（五）方對講系統產品概述

本廠電梯無線對講呼叫系統AC-02型產品是我公司推出的第四代產品，機房用無線GSM分機與管理中心通話，無需佈線減少日常試用的維護成本，為管理中心提供瞭一個全麵對講呼叫的解決方案；AC-02采用瞭先進的微芯片技術，特別根據用戶使用習慣進行優化設計，我們相信這個易於使用的無線對講系統將給你帶來方便穩定可靠的通訊

1. 通話：當電梯使用過程中發生故障停機或停電困人等意外情況時電梯乘客可輕按右邊“電話”鍵向值班室發出信號。
2. 特點：可存儲4組號碼，當值班室無人值守時，則可向另外電話號碼或指定手機發出求救信號，確保與外界保持持續通訊。
3. 優勢：一鍵式呼叫、方便快捷，能有效解決監控中心、機房、轎廂、轎頂、坑底五方對講通話。無線佈線大量節約瞭昂貴的線路成本；無線佈線大量節約瞭線路鋪設高額的施工成本；大量節約瞭由於線路故障、老化等因素帶來的維護成本；完全杜絕瞭由於鋪設線路而帶來的對樓宇及道路的破壞；監控中心位置可以根據需要任意調整，無需任何線路調整；整個系統施工極為簡單、施工周期短、見效快。
4. 網路：采用GSM網路，移動聯通都可以，信號強，無乾擾，沒有距離限製，可實現千裡之外也能通話，可連接無限量電梯數量，既可以幾個小區合並一個值班室，減少人力和物力成本

一  AC-02型無線三（五）方對講系統安裝前準

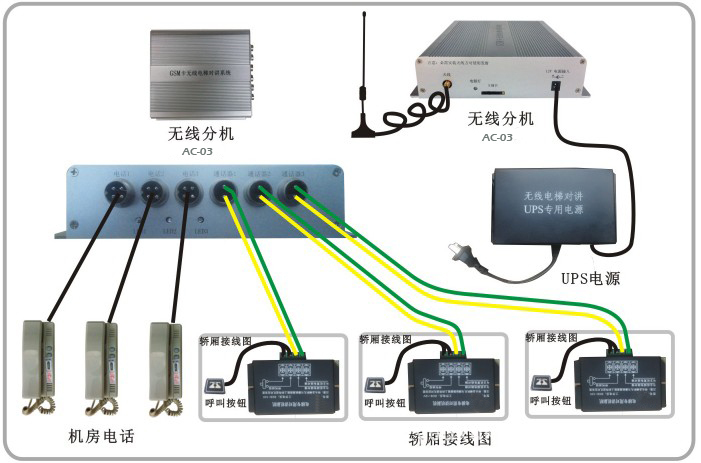

AC-02型機房接線圖

按照裝箱單逐一檢查設備外觀，組件，配件是否齊全完好，與裝箱是否相符。用戶根據自己的電梯情況先製定一個表格，註明每臺電梯配的GSM卡號，在產品安裝無線分機之前最好在監控室統一測試一次，熟悉產品的操作和用法

1. 測試產品：

1. a)將每張GSM卡均增加四組電梯故障時需要撥打的電話號碼（將GSM卡放入手機中，將號碼存GSM卡的通訊錄中即可）;

   b） 按照先製定好表格的順序將GSM逐一放無線對講分機中；

   c） 給無線分機通電後等待GSM開機成功（大概需要1分鐘，接上通話器有語音提示），然後按“呼叫”鈕，查看無線分機是否撥打設置好的電話以及聲音是否正常，將全部分機和GSM卡都測試一次，然後再去機房安裝。

   d） GSM卡電話存儲，找一部手機把GSM插入，用手機按順序設定，然後保存到SIM卡內，設置完成，取出卡插入設備即可。安裝工具：十字改錐，一定改錐，電鉆，標記位置的筆。

   二、AC-02型無線（GSM）三（五）方對講系統的安裝

   1. 監控室設備：無
   2. 機房設備

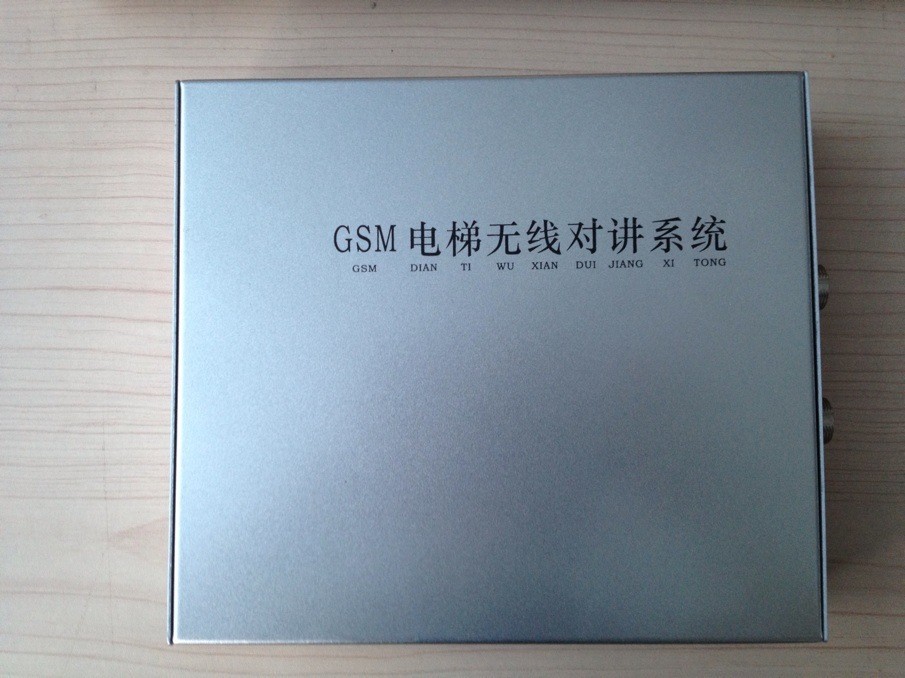

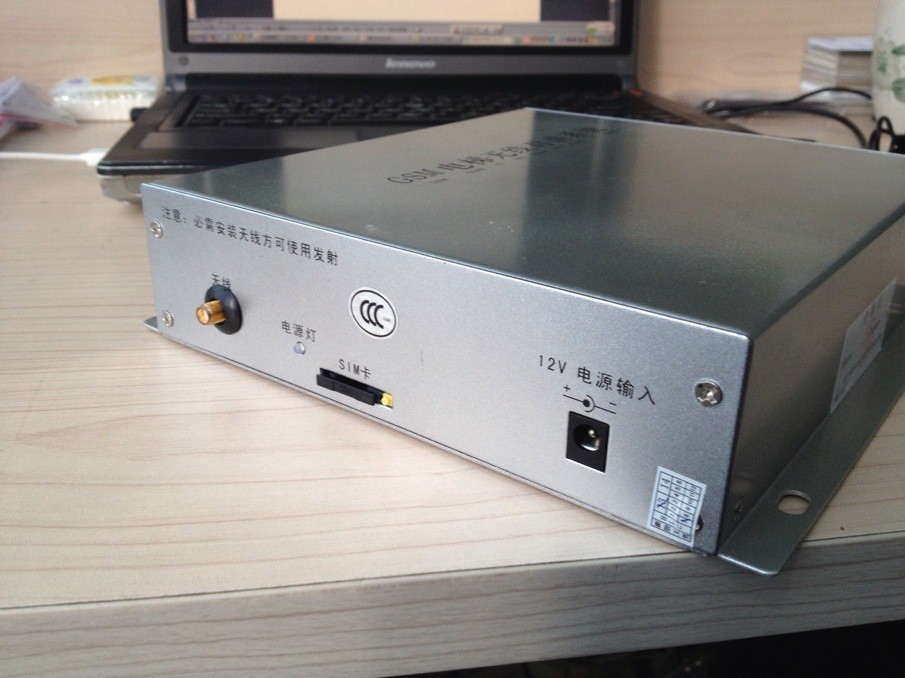

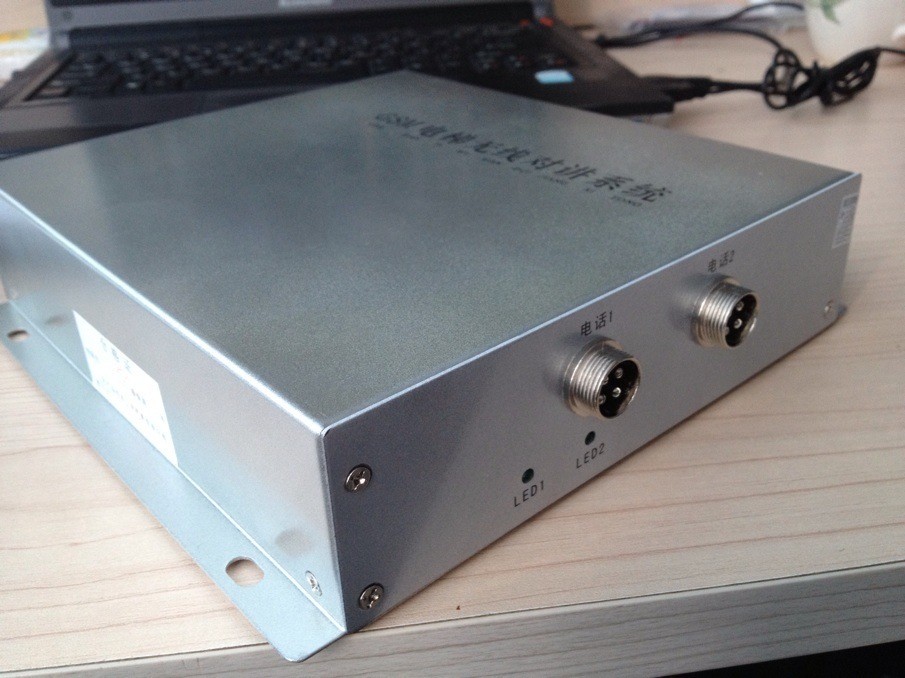

   1.電梯無線對講分機AC-02

   2.專用電源

   3．專用天線

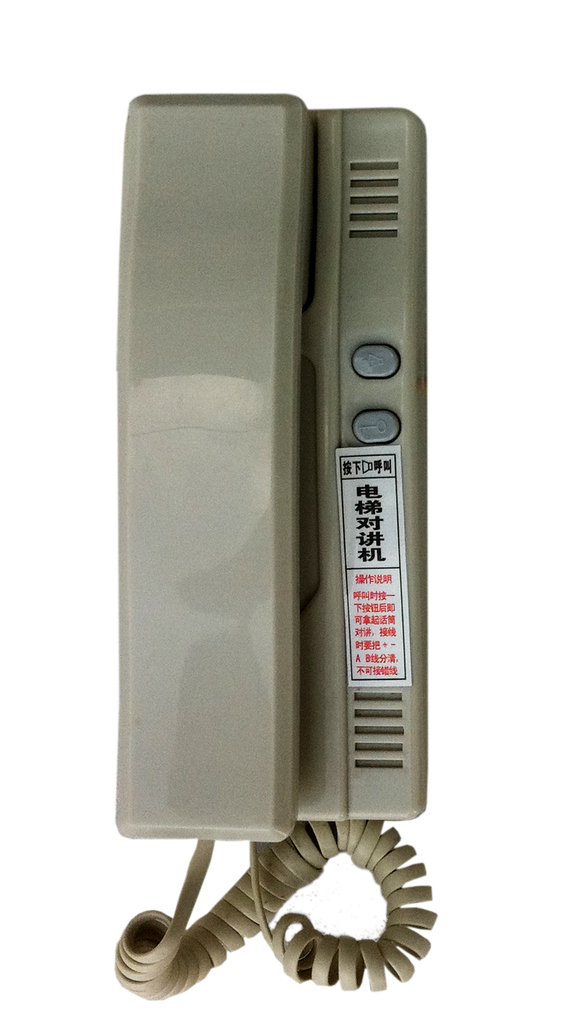

   4.機房電話

   安裝方法：

   1.將分機安裝電梯控製機房離門窗近的地方便於操作和無線信號的接受和發射，並且房子平麵墻離地麵1.5米處，用4個螺絲釘打孔固定。

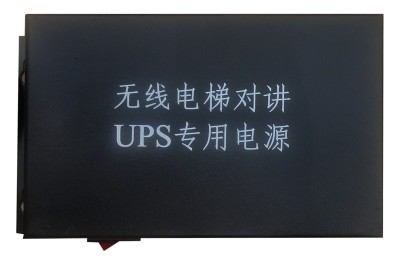

   2.將專用UPS電源置於合適位置，接通電源，打開電源開關，綠燈亮或不亮，插上220V電源，綠燈轉換成紅燈亮正在充電，有12.6V電源電壓輸出，充電3-4小時才可充滿，紅燈轉換成綠燈。

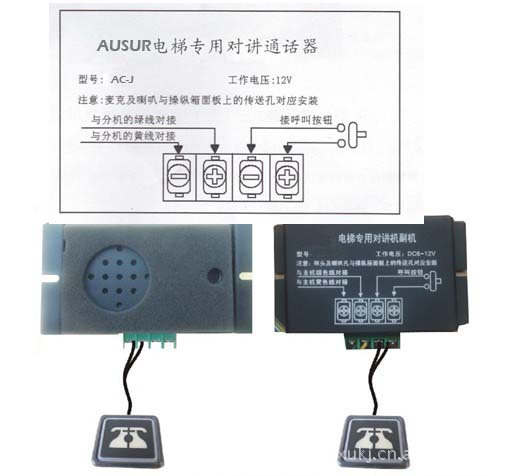

   3.將無線分機的通話器介面通過電梯隨行電纜接入轎廂裡的通話器上。無線電梯對講分機介面如下：

   綠線	+
   黃線	-

   4.將電源輸出的12.6V電源線接入GSM分機，分機的電源指示燈為綠色，分機開始工作。

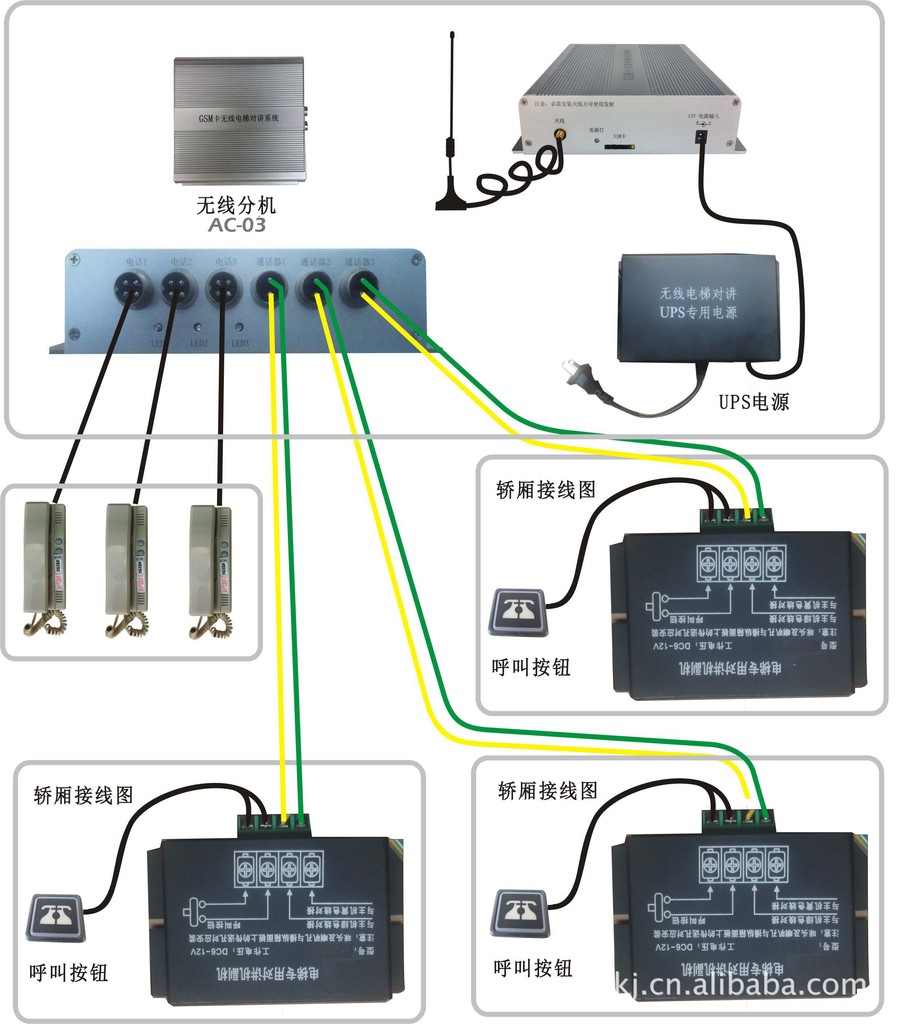

   5.這時機房設備已全部安裝完備。具體接線圖如下麵圖示，圖為AC-01接線圖，分機可帶三個電梯：

本產品是用於電梯乘坐者因電梯停電或出現故障被困時，對外進行呼救的救援系統，以及電梯維修保養時的通訊系統。產品分為：轎廂分機、手柄分機（包括機房分機、轎頂分機、底坑分機）以及無線分機，操作步驟如下：

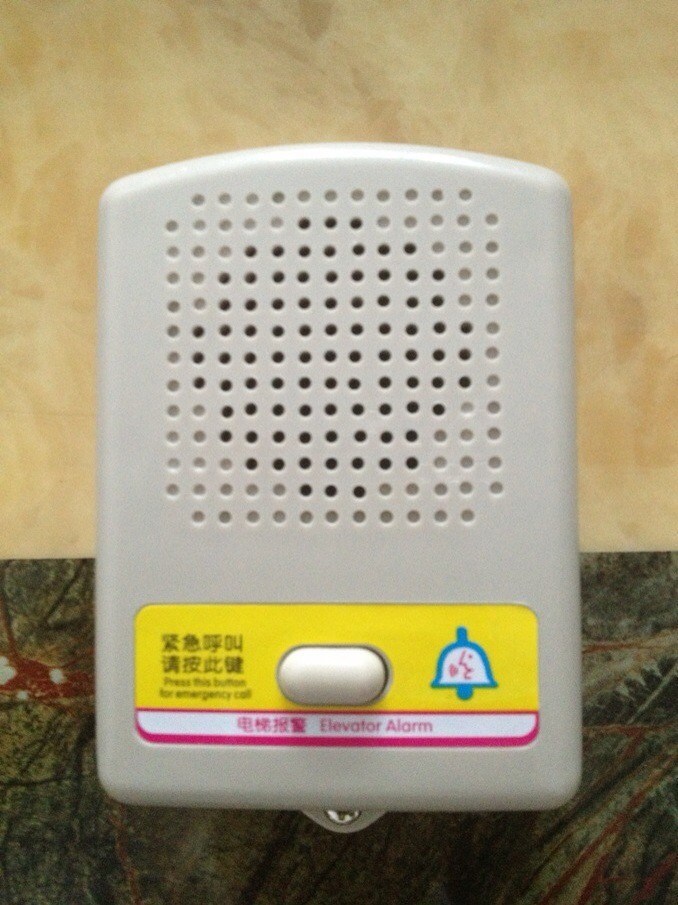

1. 轎廂分機

a)      轎廂內困人情況下，輕按呼救鍵。轎廂分機將語音播“已啟動緊急呼叫，再按一下取消”，然後再分別自動撥出已設定的4個電話號，在沒有接通電話前再按一下此鍵，可取消呼叫，如果監控中心接通電話後，此時電梯轎廂內無法掛機，隻有中心掛機後通話方可結束。

1. 電梯電話

a)      拿起話筒即可與轎廂之間實現通話。

b)      按“呼叫”鍵，即可呼值班室主機與其實現通話。

1. 值班室

a)      當接到呼叫時，提機即可通話，接通電話後如果不掛機，轎廂內被困人員不能掛機。

b)      值班室回撥，回撥分機裡的手機卡號即可與對應轎廂之間實現通話。

本分機下的電梯任意雙方正在進行通話時，其他三、五方都可以加入通話。

                                                                                三包條例

無線電梯對講系統自購買之日起一年內,若出現非人為損壞的性能故障,消費者可憑發票及三包憑證在維修點享受免費修理服務.

無線電梯對講系統自購買起三十日內,若出現非人為損壞的性能故障,消費者可憑發票及三包憑證在原購機處免費換退貨.

屬下列情況之一的電梯對講系統商品,不實行三包,需收費進行修理:超過三包有效期的,無有效發票及三包憑證的,三包憑證上的內容與商品實物標識不符或塗改的、未按說明書要求使用造成的損壞的、使用不當造成損壞的、非授權的維修或拆裝、認為損壞、因不可抗力造成的損壞、進液、摔壞、震裂等。

用戶購機後，請正確完整填寫三包憑證上所有資料，經售機單位加蓋印章後方可生效，且三包憑證不得塗改，否則無效。

在三包有效期內，消費者依照本規定享受免費修理、換貨、退貨的服務，修理、換貨、退貨須有效發票及三包憑證辦理。

本公司產品提供終身維修服務。
