監控系統信號組合防雷保護器

（三合一系列）

1.概述

本浪湧保護器依據國傢標準GB/T18802.21-2004/IEC61643-21:2000設計。

2.功能特點

電源、控製信號、視訊信號為一體的監控系統信號過電壓防護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；多級保護、通流容量大、限製電壓低、響應時間快、插入損耗小等。

3.使用環境

溫度：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106 kPa.

4.工作原理

浪湧保護器串接於被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪湧保護器的保護支路將其泄放到大地，並將輸出電壓拑位在設備允許的電壓范圍內，從而確保瞭運行設備的安全。

5.技術指標

6安裝、使用和維護

6.1安裝說明

6.1.1將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。

6.1.2將保護器接入被保護設備前端，必須連接可靠。

6.1.3將保護器的接地線盡可能短地連接到機房的保護接地母線上。

6.2註意事項

6.2.1保護器上有輸入（IN）、輸出（OUT）標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。

6.2.2若由於插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。

6.2.3用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。

6.3保護器的檢查

6.3.1保護器無需特別維護，如被高壓、雷擊損壞，（LED指示燈熄滅時，表示已失去防雷保護功能）應更換保護器。

6.3.2用三用表“Ω×1”檔測量保護器輸入芯線與輸出芯線之間的電阻約為4.7Ω；若開路，則不正常，應更換保護器。

6.3.3用三用表“Ω×10K”檔測量芯線對雷地阻值，約為400kΩ。若測得的阻值與上不符，應更換保護器。

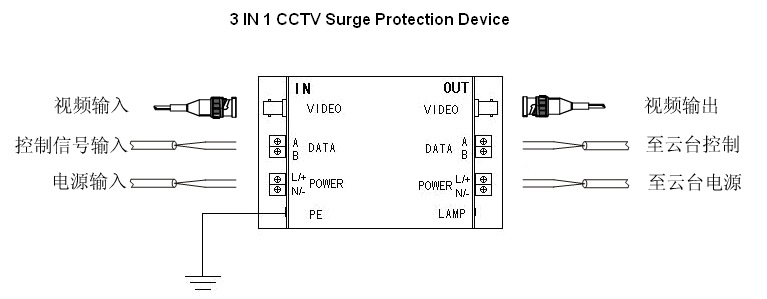

7.產品外觀及接線圖
