一.學習方法

按動接收控製板上的學習鍵，蜂鳴器Bi一聲後，立即按動遙控器上規定的按鍵學習，接收控製板收到信號後，蜂鳴器Bi一聲，表示已學習成功。

二.工作方式

例: 1. 信號非鎖 –A位置和B位置都不插上,再按遙控器上任意鍵學習，則一二路為非鎖

即: 按下遙控器1鍵,所對應的K1繼電器吸合,松開後, K1繼電器斷開; 按下遙控器2鍵,K2繼電器吸合, 松開後,K2繼電器斷開.

2. 信號互鎖 –插A位置,再按遙控器上任意鍵學習，則二路均互鎖

即: 按遙控器1鍵,所對應的K1繼電器吸合並保持,其它3路繼電器斷開; 按遙控器2鍵，其它3路繼電器斷開,K2繼電器吸合並保持.依次循環工作。

3.  信號自鎖 –插B位置,再按遙控器上任意鍵學習，   則二路均自鎖

即: 按遙控器1鍵,所對應的K1繼電器吸合,再按遙控器1鍵,K1繼電器斷開,其工作方式與其它按鍵無關.

4. 信號自鎖和非鎖並存-- 插上A位置和B位置，再按遙控器上任意鍵學習，則一路為自鎖，另一路為非鎖

   參考1、2點

三.清除已存信息

長按接收模塊學習按鍵約10秒鐘至蜂鳴器Bi一聲， 表示所存信息已成功清除.

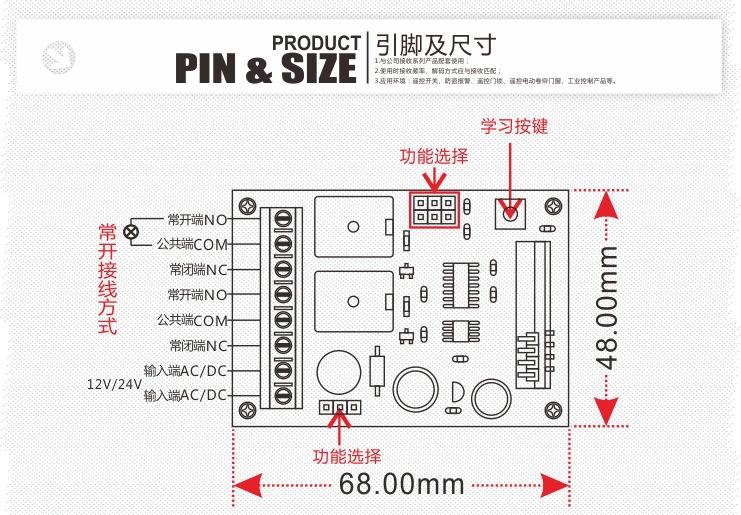

四、接線方法
COM:公共端， NO：常開，  NC：常閉

五.主要技術指標

1.工作電壓: 12V,24V(可選)

2.靜態工作電流: ≤6mA

3.工作溫度: -40⁰C - +80⁰C

4.接收靈敏度:3-114dBm

5.工作頻率: 315MHz、433MHz

6.尺寸：68*48*16.8MM
