威力可門控精靈OE-70智能遙控平開門機

一、產品介紹

威力可Weniko門控精靈OE系列智能平開門機、設計結構緊湊合理、驅動力矩大、適用於庭院平開式(0～180度)任意開啟角度的各種材質的新舊大小門配套使用，安裝調試方便、性價比高、功能齊全、造型優雅。具人性化的運行模式設計方便與門禁出入系統、人員/車載藍牙感應自動通行、手機操控等設備完美結合，有超強的優越性。威力可Weniko門控精靈OE系列智能平開門機、設計結構緊湊合理、驅動力矩大、適用於庭院平開式(0～180度)任意開啟角度的各種材質的新舊大小門配套使用，安裝調試方便、性價比高、功能齊全、造型優雅。具人性化的運行模式設計方便與門禁出入系統、人員/車載藍牙感應自動通行、手機操控等設備完美結合，有超強的優越性。
門控精靈OE系列智能平開門機自從批量生產並推廣市場以來深受廣大鐵藝大門、不銹鋼大門、銅門及各種鋁藝、鋁合金等圍墻大門的用戶青睞！
是實現居傢出入方式智能化自動化開關門的優選產品。

二、功能優勢：

1、 同步/順序/陰陽門別選項：適用於任意開啟方式的大門。
2、 遙控單開/雙開門功能：節能高效、通行便捷。
3、 柔性開關門模式：減輕關門沖擊力、延長大門、開門機使用壽命。
4、 自動關門保持：開門後保持預定的時間關閉。
5、 自動鎖定麵板：防止非權限操控大門。
6、 紅外防護介面：車輛、行人防夾防撞。
7、 運行阻力保護：開門運行遇阻力停止、關門運行遇阻力反彈。
8、 智能門禁介面：門禁刷卡密碼指紋可視化開門，人員/車載藍牙感應自動通行、個性手機操控。
9、 開關門狀態介面：大門狀態紅綠燈警示及大門非正常開啟報警。
10、地感關門介面：車輛通過大門後自動關閉。
11、二線製控製系統：安裝選材方便、實惠。
12、遇停電或緊急模式：自動切換儲備電源供電或手動解鎖大門。
13、機電一體化鎖門裝置：大門關閉自動鎖門、大門開啟自動解鎖(無須人工乾預)。
14、自動行程升降調節：適用於平坦及坡度地麵運行。
15、開門到位防風裝置：防止刮風或人為外力推拉移動大門。

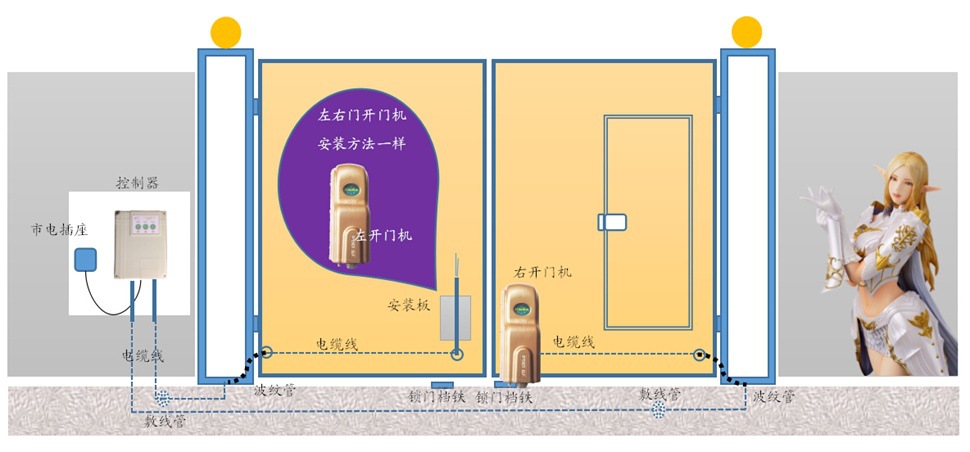

三、大門和開門機和控製器的基本佈線關系：

四、門控精靈開門機系統安裝速成步驟：(具體安裝細節尺寸要求參看產品手冊)
1、根據門的大小重量、地麵落差、開啟方向、訂購合適功率的開門機。訂製大門時註意小門的安放位置、選用帶軸承的大門鉸鏈。
2、排線：做地基同時預埋好直徑20MM敷線管並且穿好RVV二芯大於1.5MM平方電纜，(如果地麵已經做好，要開線管槽、或如果有門樓、上方允許走線)，大門開穿線孔，穿線時套入波紋管。
3、先確定開門機安裝板在大門上的高度、固定好後再裝上開門機。
4、根據關門位置確定好關門檔鐵位置、打孔固定。
5、把大門推向開門最大位置(或指定的位置)，根據開門機上的感應開關、確定磁鐵在地麵的位置並打孔固定好。如果有需要加裝防風防推拉裝置、同時將裝置安裝好。
6、在墻麵安裝好控製器，門機1、2插頭與電纜線相接、再連接開門機上的預留線和電纜線(註意排線顏色對應、線頭用線頭帽擰緊)。
7、檢查接線無誤、插上電源，將大門移到半開關門的位置，註意將開門機手動狀態轉為電動狀態。
8、按遙控器(或控製器)試運行、“開”兩扇大門都朝開方向運行說明接線正確，如果有一扇朝關方向運行，或二扇都朝關方向運行說明接線錯誤，需調換接線(調整到正確運行方向)；並註意二扇門的開啟先後、關門先後，如果相反、交換門機1門機2的插頭即可；觀察檢查關門到位鎖定是否牢固，大門運行流暢、輪子不懸空不頂死。
9、啟動一鍵“行程學習”運行過程，耐心等待大門全程運行開關門到位一次，如果不能完成請按“停”退出模式，請調大一些主機板上的“電機阻力”旋鈕、和關門“慢速”旋鈕；重新啟動“行程學習”等待運行過程順利完成。
10、然後按“開關停”運行大門，如果運行順暢就可以投入使用，如果不暢再細調“電機阻力”“慢速”旋鈕，根據大門開啟角度調“門機2關時差”旋鈕、“功能選擇開關”2B1/7G1可以選擇開門方式進行設定。
五、增值功能：
1、增加遙控器個數方法：準備同規格的遙控器、按一下主機板遙控器對碼鍵、10秒內慢壓二下遙控器同位鍵蜂鳴器發出確認聲對碼成功、換下一個遙控器同樣操作，全部對碼完畢按停止鍵退出(或10秒後自動退出對碼模式)。
2、讀卡開雙門：使用讀卡器密碼盤開門、默認啟動自動關門時間長短調節“自動關門時間”旋鈕、其它方式(如控製器按鈕，遙控器按鍵、內部開關)開門不會啟動自動關門，如果讀卡開單門：把功能開關6F1向ON撥、系統無論用任何方式開門都會啟動自動關門、讀卡開雙門信號就從5外接信號輸入接入即可。
3、功能設置開關的定義：(出廠設置1A1 2B1 3C1 4D1  5E2 6F1 7G2 8H1 )
1A2自動上鎖關門10秒後系統鎖控製器按鍵，僅遙控器停鍵才能解鎖。2B2順序是門機2先開到位再開門機1到位、門機1先關到位再關門機2到位。3C1 11電鎖為電控鎖工作模式4D2遇阻反彈、4D1遇阻停止不反彈。5E2變速軟啟軟停緩關門模式、5E1為勻速調速模式。7G2陰陽為一扇先開另一扇後開一扇先關另一扇後關，7G1同步為二扇同開同關。8H2單鍵為指定遙控器其中1個鍵控製大門開停關(其它鍵對本門無效)、8H1四鍵為遙控器4個按鍵分別控製大門即開鍵…雙開門、關鍵…關門、停鍵…暫停、鎖鍵…單開門。

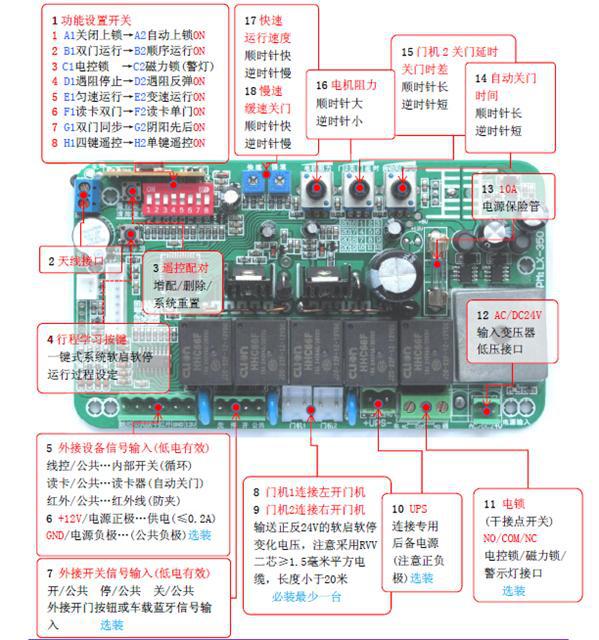

六、微控器佈局簡明釋義：

七、技術參數：

八、產品包裝：

威力可打造安全、放心、易用的智能化科技產品！
