適用范圍

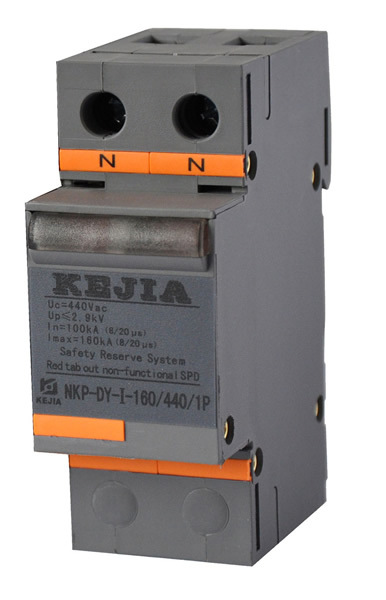

NKP-DY-Ⅰ級電源防雷器（大容量）型電源防雷器是具有較大放電容量的浪湧保護器，適用於電源防雷系統的前級保護。作為一級防雷保護器，可與後級的二、三級防雷器構成完整的防雷系統。
技術參數
型號 | NKP-DY-I-160 | NKP-DY-I-120 |
適用電源 | 220/380V（總配電系統用） | 220/380V（總配電系統用） |
電源系統 | TT-TN-IT | TT-TN-IT |
標稱工作電壓 Un | AC220V | AC220V |
最大持續交流工作電壓 Uc | AC385V、440V | AC385V、440V |
標稱通流容量 In | 100kA(8/20μs) | 65kA(8/20μs) |
最大容通電流 Imax | 160kA(8/20μs) | 120kA(8/20μs) |
電壓保護水平 Up | 3300V | 2900V |
遙信接點 | 無 | 無 |
前置熔斷器 | 100A | 60A |
響應時間 | 25ns | |
使用環境溫度 | -40℃~+80℃ | |
最小導線截麵 | 10mm2單股線 | |
最大導線截麵 | 50mm2多股線/35mm2單股線 | |
外殼材料 | 符合 UL94 V-0 | |
防護等級 | IP20 | |
安裝方式 | 35mm DIN導軌， EN 60715標準 | |
測試標準 | GB/T 18802.1-2002 | |
選型參考
三相五線選用 NKP-DY-I-160-4P或NKP-DY-I-120-4P
三相四線選用 NKP-DY-I-160-3P或NKP-DY-I-120-3P
單相三線選用 NKP-DY-I-160-2P或NKP-DY-I-120-2P
單相兩線選用 NKP-DY-I-160-2P或NKP-DY-I-120-2P
註意事項
安裝電源防雷器時必須將PE端可靠接地，防雷器的兩極各有2個接線孔，內部已接通，安裝時隻需在其中一個孔上接線。
防雷器正常工作時透明窗內無色，當窗內轉為紅色時，表示電源防雷器已失效，需及時更換新的產品。
