  T70 7寸電子可視門鈴全配圖(全配需另加電池及遙控價格共40元)

•

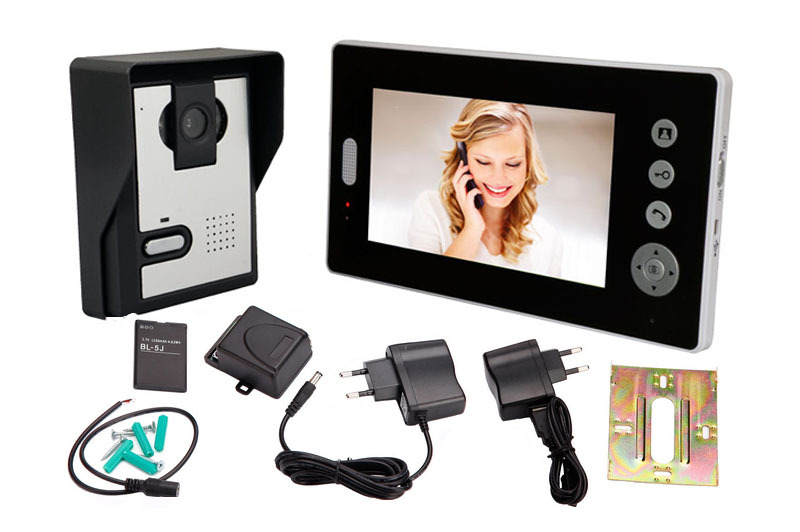

  T70 7寸電子可視門鈴標配圖(默認價格為標配價格)

•









  T70 標配配件

•

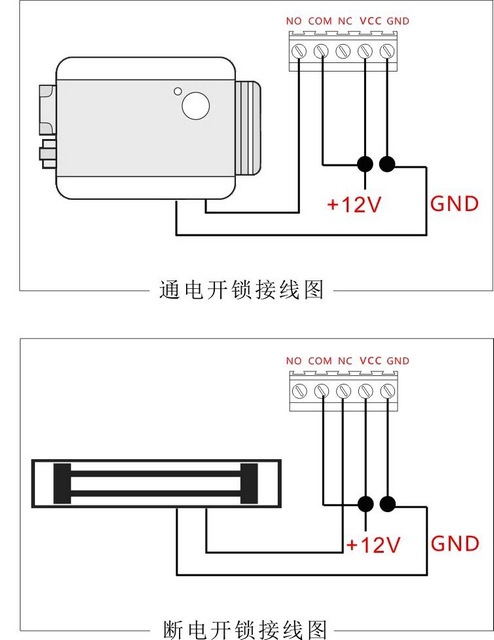

  T70 與電子鎖接法

 產品簡介

該產品適用於辦公室, 別墅, 小院落, 單元傢庭, 公寓等場所。

門口機用螺絲固定或者粘貼在墻上或門上, 室內機顯示信號強度, 有穩定信號

的地點都能自由使用, 室內機可以掛在墻壁, 壁櫃等上麵, 也可以放置在書桌, 茶幾, 餐桌等上麵。無線開鎖控製器與電鎖連接簡單, 三者之間均是無線連接，安裝簡單，不需佈線；使用方便，輕松完成可視對講，一鍵開鎖。

2. 功能特點

(1)  2.4G 全數字跳頻及加密技術, 無障礙距離 200米, 抗乾擾強;

(2)  門口機有清晰的紅外夜視, 可監控和拍攝黑暗下的影像;

(3)  室內機采用3.5, 7寸彩色顯示屏顯示影像;

(4)  室外機帶有防雨罩, 防潮防水設計完美;

(5)  免提呼叫和對講; 遙控開啟電鎖;

(6)  室內機內置16首和弦鈴聲, 可選擇鈴聲和調節鈴聲音量大小;

(7)  室內機具有日期(僅1個門口機和1個室內機系統支持日期)和時間顯示;

(8)  室內機可主動和自動拍照, 照片顯示拍照時間, 可存儲照片100張左右;

(9)  可調節室內機顯示亮度和通話音量大小;

(10)  室外機和室內機同型號BL-5J鋰電池;

(11)  門口機裝電池待機時間35天，也可以一直插電源工作， 停電時電池可以工作。

(12)  無線開鎖控製器支持通電開鎖和斷電開鎖。

(13)  一臺室內機最多可監控4臺門口機; 一臺門口機最多可呼叫4臺室內機;門口機安裝

門口機應盡量安裝在不受強光直射和雨水淋襲的地方, 位置點盡量使門口機和室內機之間盡量少些障礙物, 門口機安裝的位置與室內機之間有障礙物時, 信號將會被衰減,  打開室內機放置在用戶希望室內放置的地方, 依照室內機信號強度做調整, 門口機推薦安裝高度為1.5~1.7米, 若連接線要穿墻而過, 必須先用膠佈把插頭包裝好, 避免讓泥沙進入插頭裡麵而造成故障。

    別墅， 單元傢庭一般考慮下麵左邊圖的安裝方式，通過墻上打膠塞，螺絲固定掛殼，再將室外機前麵部分通過螺絲固定上。

    辦公室, 包括機關單位,  集團公司一般考慮下麵右邊圖的安裝方式，室外機粘膠麵積較大， 隻要粘在門或墻上即可使用。

    如附近有插座, 可以選擇電源適配器, 如無插座, 可以選擇電池供電, 大約使用30天, 換電池取下室外機的前部的螺絲，可以用室內機的電池更換, 或者放置在室內機充電。裝上電池後直接裝機，打上螺絲。

直接貼雙麵膠將室外機粘在門或墻上，監控

若門口機沒有呼叫, 如果門口機有插上電源適配器, 用戶需要通過室內機監視室外情況, 可按下  鍵監控室外; 監控狀態下若再按  鍵可關閉屏幕進入待機狀態。

  如果系統是多個門口機一個室內機,  按下  鍵, 可進入CAM1室外監控畫面; CAM1監控狀態下若再按  鍵, 可輪流監控CAM2, CAM3, CAM4, 出現最後一個畫面後, 再次按  鍵, 則關閉屏幕進入待機狀態。

(4) 充電

門口機和3.5“室內機每次充電時間為3小時, 7” 室內機的充電時間約為8小時， 紅燈表示充電, 綠燈亮表示充電已完成, 電池電量不足時, 電池格數為0, 電池電量符號  顯示為紅色，門口機電池電量不足時，低電壓指示紅燈會閃，用戶需要給電池充電，也可直接和室內機的電池互換。

C 拍照部分

(1) 拍照

在有動態影像的情況下,  按  鍵可以拍照。

來訪客人按門口機的呼叫鍵, 若 10秒內室內機沒有按對講鍵, 室內機將自動拍一張照片。內存滿後最新照片自動覆蓋最早的照片。

(2) 瀏覽照片

在非對講模式下, 按 ▲,▼ 鍵上下翻看照片,  再按  鍵或者10秒不操作自動退出瀏覽狀態。

(3) 刪除圖片

註意:關機後同時按住  鍵和  鍵, 然後開機直至屏上顯示文字 ’Delete all photo, please wait’  ‘no photo , Please Power off’,  然後關機, 這樣刪除瞭所有的照片。

D對碼部分

(1) 門口機和室內機對碼

註意：本產品支持三種系統，用戶購買時不能混用，一對一系統增加門口機不能直接變成多對一系統，增加室內機不能直接變成一對多系統。

(1) 一個門口機對一個室內機系統

按下門口機的對碼鍵，對碼LED燈會閃，同時按下室內機的對碼鍵（組合鍵和同時按下），屏上顯示“VER…1V1 pairing…”時進入對碼，對碼成功後，在屏上可以看到門口機的影像。

(2) 一個門口機對多個室內機系統（最多支持4個室內機）

A， 按下門口機的對碼鍵，對碼LED燈會閃，同時按下一個室內機的對碼鍵（組合鍵和同時按下），屏上顯示“VER…1V4 pairing…”時進入對碼，如果在屏上看到門口機的影像時，對碼成功。

B， 門口機和其它室內機對碼重復上述操作，直至剩下的室內機全部完成對碼。

(3) 多個門口機對一個室內機系統（最多支持4個門口機）

註意：這種系統對碼操作比前麵兩個系統要復雜些，多個門口機和室內機開機後，盡快按對碼鍵，不能讓系統中的任何一個單元進入待機。

A，先要按門口機的對碼鍵，燈閃時盡快按下室內機的對碼鍵（組合鍵和同時壓下），屏上顯示“VER…4V1 pairing…”時進入對碼，如果在屏上看到門口機攝影機前的影像時，對碼成功。

B， 盡快重復上述動作，直至剩下的門口機全部完成對碼。

C， 測試對碼是否成功，讓系統重新上電，然後讓室內機分別按下監控鍵輪流切換監控每個門口機，如果每個都能監控，說明系統對碼成功，否則需要重復第一步操作。

(2) 開鎖控製器和系統對碼

   開鎖控製器接通12V開鎖電源,門口機裝上電池或接通電源, 讓其處於正常工作狀態, 先按一下開鎖控製器對碼鍵,指示燈會閃爍一次, 表示按鍵有效, 然後室內機在對講模式下，按開鎖鍵，此時指示燈會持續性閃爍，表示對碼有效。

    再次按一下開鎖控製器的對碼鍵，指示燈停止閃爍。

    最後再按一次開鎖鍵(對講模式下)，此時指示燈閃爍3秒後熄滅，表示對碼成功。

(3) 遙控器和開鎖控製器對碼

    開鎖控製器接通12V開鎖電源, 按下開鎖控製器對碼鍵,對碼指示燈會閃爍一次, 表示按鍵有效, 然後再按一下遙控器的開鎖鍵，此時指示燈會持續性閃爍，再次按開鎖控製鍵的對碼鍵，指示燈閃爍停止， 最後再次按遙控器開鎖鍵確認對碼， 此時指示燈閃爍3秒後熄滅， 表示對碼成功，如有多個遙控器就重復上上述步驟。

•





  T70 外包裝盒
