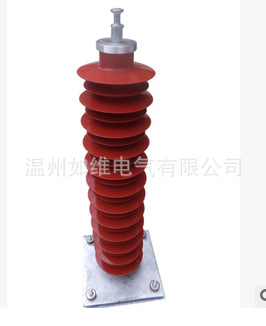

線路懸掛式避雷器簡介
6~220kv交流輸變電線路用懸掛式有機復合外套氧化氧避雷器並聯連接於絕緣子（串）兩端，是為瞭限製線路雷電過電壓，提高線路耐雷水平，降低系統因雷擊故障引起的跳閘率專門設計的一種懸掛安裝於輸電桿塔上的新型避雷器。
引用標準
GB 11032-2000 交流無間隙金屬氧化物避雷器
JB/T8952-2005 交流系統用復合外套無間隙金屬氧化物避雷器
JB/T10497-2005 交流輸電線路用復合外套有串聯間隙金屬氧化物避雷器
GB311.1-1977 高壓輸變電設備的絕緣配合
JB/T8459-1996 避雷器產品型號編製方法
結構特點
1、設計合理，結構新穎，技術性能可靠，外形小巧、重量輕，安裝靈活，抗拉強度高，耐碰撞，運輸無破損；
2、引用矽橡膠外套氧化物避雷器的優點，整體模壓一次成形，具有良好的密封、耐污、防爆、防潮性能，介電強度高、散熱性能好、具有
較大的過電能量吸收能力。
使用條件
a、海拔高度不大於2000米
b、環境溫度：-40℃~+40℃
c、最大風速不超過去時 35m/s
d、電源頻率：48Hz~62Hz
e、避雷器允許擺動，根據塔形，考慮懸掛方式

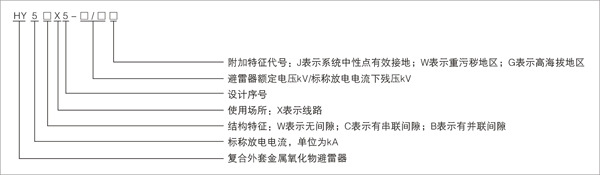

產品型號說明
最適宜
1、耐雷水平較低，雷擊跳閘率偏高的輸電線路
2、乾旱、少雨的丘陵、山區等地區，不宜維護地區
3、接地電阻較高的桿塔及地區
4、較大跨距的過江桿塔
5、操作過電壓較高，需要對在進入變電站前進行限製場合
產品選型說明
1、若用戶提出的型號或外形結構與本樣本不符，可在訂貨時註明，以便我公司專門設計生產，滿足用戶要求。
線路無間隙型電氣參數表
| MOA Tape 避雷器型號 | Sys R.V 系統額 定電壓 | MOA R.V 避雷器 額定電壓 | MCOV 持續運 行電壓 | 直流參考 電壓(U1mA) | 1/10μs Steep current impulse 陡波沖擊 電流下殘壓 | 8/20μs Lightning current impulse 雷電沖擊 電流下殘壓 | 30/60μs Switching current impulse 操作沖擊 電流下殘壓 | 2ms Rectangular current impulse 方波通流 容量(2ms) | 4/10μs High current impulse 大電流 沖擊耐受 |
| kV(r.m.s) | ≮kV | ≯kV | A | KA | |||||
| HY10WX-100/260 | 110 | 100 | 78 | 145 | 291 | 260 | 211 | 600 | 100 |
