  • 直線平移門電機 電動平移門機 智能遙控平開門機 平開門機HY-370
    商品代碼: 4433459
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    減速箱底座采用全鋁合金,結實、耐用、防銹。

    一.功能介紹

     1.具有發熱慢,起動平穩,安全性高、防水、防爆等特點。

    2.電機內設溫度保護器: 當溫度過高時,電機自動切斷電源,起到保護電機作用。

    3.手動離合:停電可手動脫開離合,使用方便。

    4.防沖行程設計: 當門體到達行程,隻能按相反方向按鍵,電機才能動作,防止沖出行程。

    5.電機時間保護: 避免電機在行程失靈時長時間的運轉,默認時間為90秒,可自行調節。

    6.自動關門功能:時間可從1--250秒調整

    7.電機力度調節:可以調節電機運行時的推力,防止電機過載時或者行程失靈時,起到保護電機作用。

    8.電機遇阻反彈力調節:可以調整電機關門時,碰到多大的力度自動反彈,起到防夾作用。

    9.慢速啟動功能:起到減少啟動時候噪音,增加緩沖功能,有效延長電機壽命。

    10.紅外防夾功能:  可以增配紅外探頭,實現遇阻反彈功能 (紅外探頭屬於選配件)

    二.技術參數

    技術參數
    三.電機配置分兩種:

    ① 內置式電機:定義----控製板內置於電機內.

    佈線要求:電源2芯線

    配置清單:電機一臺、遙控器2個、安裝配件一套.

    全套配件圖:

    整機配件

    選配件:

    選配件

    內部圖(1):

    離合器
    內部圖(2)

    限位器
    內部圖(3)
    透明蓋
    內部圖(4)
    線路板
    內部圖(5)
    遙控器

    ② 外置式電機:定義----控製器與電機分開安裝

    佈線要求:6芯線 (其中電機連接3根,限位器連接3根)

    配置清單:電機一臺、控製箱一個、遙控器2個、安裝配件一套.

    外置式全套配件:

    undefined
    如圖所示:

    外置K223

    二.性能參數

    內部圖:

    電機內部圖

    所配控製器:

    控製板內部圖:

    電機與控製器接線圖:

    外置電機K223接線圖

    配件圖:

    QQ圖片20150521183840

    五.安裝實物圖

    安裝步驟:

    1.固定電機於地麵上

    2.安裝齒條於門體上(配有固定螺絲)

    3.門體兩側安裝限位磁鐵(限位磁鐵可套於齒條上)

    4.將控製器與電機連接起來(按接線圖)

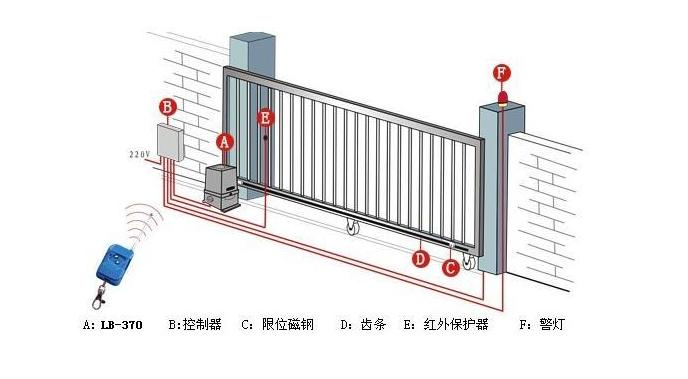

    六.安裝示意圖

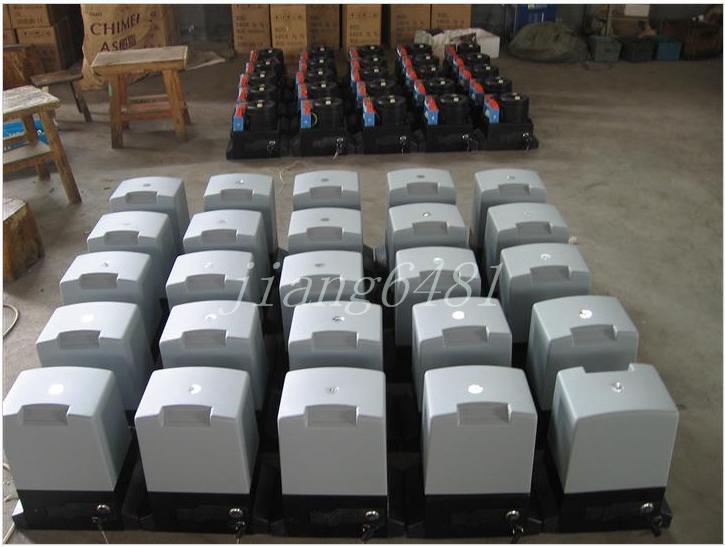

    電機生產車間:
