    MT-2FM-RJ12 - 2838937
    商品代碼: 4432278
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    2838937-3

    2838937-2

    2838937

    產品圖

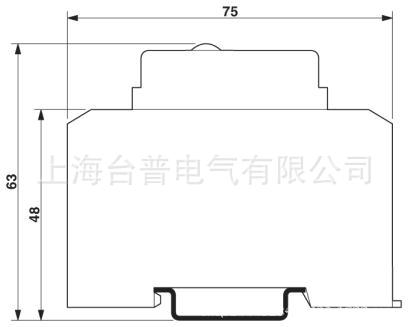

    尺寸圖

    尺寸圖

    電路圖

    電路圖



    返回頂部

    尺寸

    高度寬度深度
    77.5 mm
    45 mm
    55 mm
    返回頂部

    環境條件

    環境溫度(運行)保護等級
    -25 °C ... 85 °C
    IP20
    返回頂部

    概述

    外殼材料阻燃等級,符合UL 94顏色電氣間隙和爬電距離標準 過電壓類別污染等級安裝類型類型動作方向
    PA
    V0
    黑色
    DIN VDE 0110-1
    IEC 60664-1
    III
    2
    DIN導軌: 35 mm
    導軌安裝模塊,單片
    Line-Line & Line-Earth Ground
    返回頂部

    保護電路

    IEC 類別   最大持續工作電壓UC(線芯-線芯)最大持續工作電壓UC(線芯-地) 額定電流INUC時,有效工作電流IC殘流IPE標稱放電電流In(8/20) µs(線芯-線芯)標稱放電電流In(8/20) µs(線芯-地)最大放電電流Imax(8/20) µs(線芯-地)輸出電壓限值1 kV/µs(線芯-線芯)波峰輸出電壓限值1 kV/µs(線芯-地)波峰輸出電壓限值(10/700)µs(線芯-線芯)輸出電壓限值(10/700)µs(線芯-地)在In下的殘壓(線芯-線芯)固定線纜長度電壓保護水平Up(線芯-線芯)電壓保護水平Up(線芯-地) 響應時間tA(線芯-線芯)響應時間tA(線芯-地)輸入衰減aE,對稱輸入衰減aE,非對稱 截止頻率fg(3dB),600 Ω 對稱系統電容(線芯-線芯)串行電感每個路徑的電阻短路電流自熄滅電湧電流電阻(導線-導線)  電湧電流電阻(導線-接地)
    C2
    C3
    B2
    D1
    185 V DC (a1-b1 / a2-b2)
    185 V DC
    ≤ 150 mA
    ≤ 10 µA
    ≤ 1 µA
    5 kA
    5 kA
    10 kA (所有線芯接地)
    ≤ 300 V
    ≤ 500 V
    ≤ 300 V (脈沖(4 kV): a,b --> 接地)
    ≤ 500 V (脈沖(4 kV): 線芯--> 接地)
    ≤ 50 V
    0 mm
    ≤ 300 V (B2-100A/C2-5kA/C3-100A)
    ≤ 500 V (B2-100A/C2-5kA/C3-100A)
    ≤ 550 V (D1-2,5kA)
    ≤ 10 ns
    ≤ 100 ns
    典型值 0.1 dB (最高至500 kHz,600 Ω系統)
    典型值 2 MHz
    典型值 200 pF
    39 µH 10 %
    1 Ω
    150 mA
    B2 - 4 kV/100 A
    C2 - 10 kV/5 kA
    C3 - 7.5 kV / 100 A
    B2 - 4 kV/100 A
    C2 - 10 kV/5 kA
    C3 - 7.5 kV / 100 A
    D1 (20 kV/2.5 kA)
    返回頂部

    接線數據

    連接方式接線類型IN接線類型 OUT 螺紋緊固力矩剝線長度柔性導線最小橫截麵柔性導線最大橫截麵剛性導線最小橫截麵剛性導線最大橫截麵最小導線橫截麵AWG最大導線橫截麵AWG
    螺釘連接和RJ12
    螺釘連接端子
    RJ12
    螺釘連接端子
    M3
    0.8 Nm
    8 mm
    0.2 mm²
    2.5 mm²
    0.2 mm²
    4 mm²
    24
    12
    返回頂部

    連接,等電位連接

    連接方式柔性導線最小橫截麵柔性導線最大橫截麵剛性導線最小橫截麵剛性導線最大橫截麵最小導線橫截麵AWG最大導線橫截麵AWG
    螺釘連接端子
    0.2 mm²
    2.5 mm²
    0.2 mm²
    4 mm²
    24
    12
    返回頂部

    標準和規范

    標準/規程
    IEC 61643-1
    E DIN VDE 0675-6/A1
    E DIN VDE 0675-6/A2
