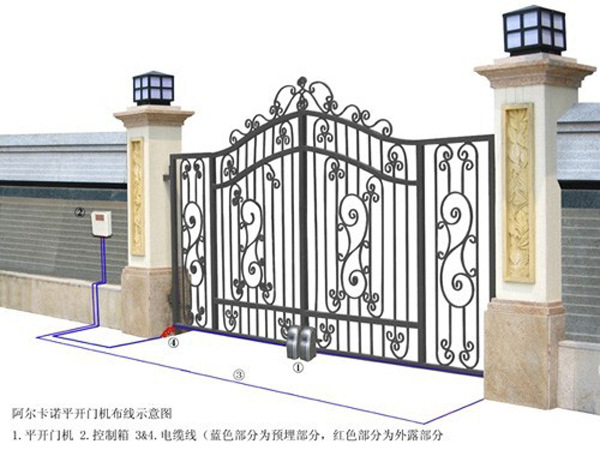

官方標配：1塊電路板+2隻精裝遙控器（433M核桃木4鍵滾碼遙控器）+保修卡+說明書

（A套餐）：官方標配

（B套餐）：官方標配+主控製器外殼（外殼帶開關停按鈕）

（C套餐）：官方標配+主控製器外殼（外殼帶開關停按鈕）+變壓器

（D套餐）：官方標配+主控製器外殼（外殼帶開關停按鈕）+變壓器+2個限位板

遙控器可選包：1.V型紅色4鍵遙控器2.V型灰色4鍵遙控器3.U型4鍵滾碼遙控器

 1、主控製器外殼（外殼帶開關停按鈕） 25元/個  2、變壓器 90元/個  3、限位板 25元/塊

一、功能簡介

1、單、雙扇門的選擇

2、雙扇門延時啟動功能

3、自動關門功能

4、遇阻檢測功能

5、預警指示功能

6、運行燈功能

7、磁力鎖功能

8、紅外功能

9、手動功能

10、遙控功能

11、遙控切換單雙扇門功能

12、後備電源功能

13、刷卡功能

14、電機自動停止功能

15、軟啟動功能

二、使用方法：

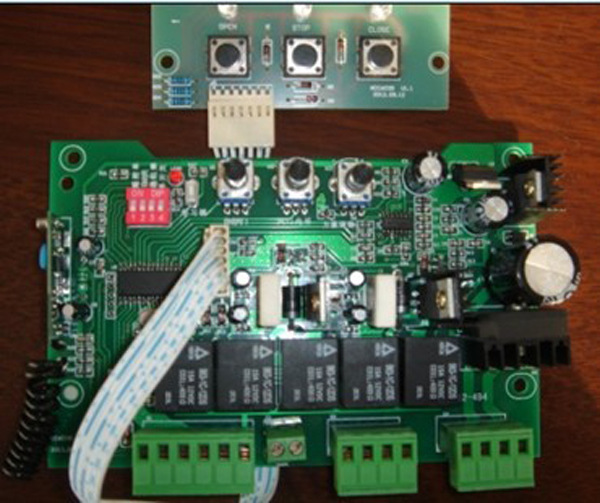

1、操作板的使用

門機未動作時，按一下操作板“OPEN”鍵——>門機開門，再按一下“STOP”鍵——>門機停止門，再按一下“CLOSE”鍵——>門機關門

2、遙控器學習與清碼

a)        學習：按一下控製板上學習鍵“KEY”紅色指示燈直亮，快速按遙控器同一按鍵兩下，紅色燈閃爍後熄滅，遙控器學習成功；

b)       學習多個遙控器重復a)操作即可

c)       清碼：按住控製板上學習鍵“KEY”紅色指示燈由直亮變熄滅，所有學習遙控器都被清除

3、遙控器控製方法及其功能模式設置;

a)、紅色撥碼開關1，撥到OFF位置，設置普通模式（出廠默認為此模式）：

在此模式下遙控器每個按鍵可以單獨控製電機的一個動作：A鍵為開門鍵，B 為 關門鍵，C,D鍵為停止鍵

b)紅色撥碼開關1撥到ON位置，設置遙控器單鍵循環製模式：

這種模式下，遙控器學習那個鍵，該鍵可以循環控製門機動作，如使用A鍵學習，      則按一下“A”--->開門，再按一下“A”-->門停止動作，再按下“A”--->關門，     再按一下“A”鍵-->停止動作。

使用單鍵循環模式時，一個遙控器最多可以控製4個門，例如用“A”控製1號門，“B”控製2號門，“C”控製3號門，“D”控製4號門；

c)遙控器D鍵單獨控製電機2模式，

門完全關到底，同時將紅色撥碼開關地4位撥到ON（且第1位必須撥在OFF)設置為遙控器單獨控製電機2模式：

此模式下遙控器D鍵可以單獨控製電機2動作，控製方式為“開----停----關----停---開……”循環控製方式，遙控器D鍵單獨控製電機2模式隻有在門機1完全關到底同時將紅色撥碼開關第4位撥到ON且第1位在OFF位置時才可以使用。

在該模式下若想同時控製電機1和電機2，那麼按下遙控“A”鍵電機1、電機2           可以開門動作，按下遙控“B”鍵電機1，電機2可以關門動作，按下“C”鍵電機1、2停止動作

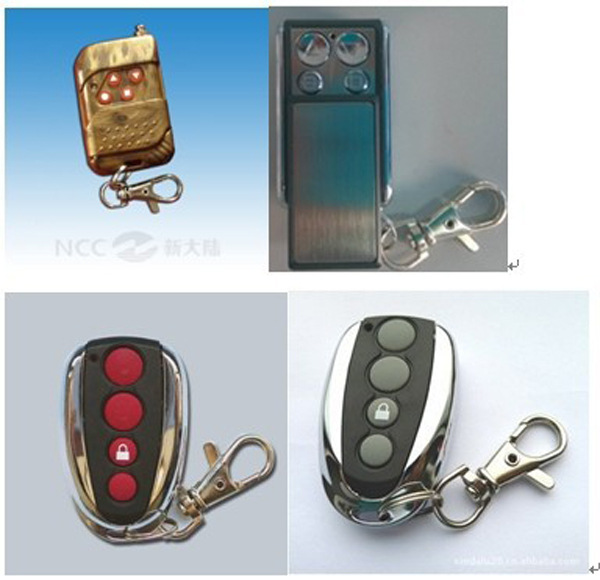

遙控器示意圖

4、關門先後時間設置：

a）機2開門時會同時動作；但關門時，門機1先關門，門機2間隔幾秒時間關門，關門先後間隔時間在2s~~16s之間可任意設置；

b)設置方法：調節“關門先後”旋鈕W2，順時針調節關門間隔時間加長，逆時針旋轉間隔關門時間變短。順時針旋轉到最小間隔時間設置為2s，順時針旋轉到最大間隔時間設置為16s

5、自動關門功能

a)        撥碼開關第2位設置為OFF，無自動關門功能。撥碼開關第2位設置為ON，有自動關門功能；

b)       有自動關門功時，當門完全打開後，到自動關門時間，門會自動關閉，自動關門時間在2s~~33s之間可任意設置，

c)       自動關門時間設置方法：調整“自動關門”旋鈕W1，順時針調節自動關門時間加長，逆時針旋轉自動關門時間變短。順時針旋轉到最小自動關門時間設置為2s，順時針旋轉到最大自動關門時間設置為16s

6、遇阻功能

a)        撥碼開關第3位設置為OFF時，開門或者關門過程中門體遇到阻力，電機將停止動作

b)       撥碼開關第3位設置為ON時,  開門過程中門體遇到阻力，門體停止動作;關門過程中門體遇到阻力，電機體將反彈向開門方向動作直到開門到位停止，避免夾到人或者物體，也避免損壞門體，起保護作用。

c)       遇阻力量的大小可以調節.調節方法：調節“力量調節”旋鈕W3，順時針旋轉遇阻力量增大，逆時針旋轉遇阻力量減小。

7、紅外保護功能

       a)在“GND”,“紅外”，“+12”之間接上紅外線保護裝置；

b)     門機關門過程中，若紅外線裝置有輸出動作，門機停止將立即結束關門動作並向開門方向動作，直到門體完全開啟後停止，起保護作用。

c)     如果紅外裝置一直作用，隻可以開門不可以關門。紅外保護恢復正常動作後，才可以正常開關門。

8、 磁力鎖功能（出廠功能關閉）

a)        在“+電鎖-”之間接上24V磁力鎖，同時在控製板JP1座設置磁力鎖功能的開啟和關閉

b)       控製板JP1座上短路塊連接在1-2上時，磁力鎖功能開啟；控製板JP1座上短路塊連接在2-3上時，磁力鎖功能關閉。

c)       磁力鎖功能開啟後，當門完全關閉後，磁力鎖1秒內吸合上鎖，防止門被強製打開。當需要開門時，按下開門控製按鍵，磁力鎖也會立即釋放，門可以正常打開。

9、 按鈕開關

在控製板“單鍵”與“GND”間接上按鈕開關，可以實現單鍵按鈕控製兩個門機動作的功能。單鍵按鈕的控製方式為：單鍵循環控製模式，即“開——停——關——停——開……”，

10、刷卡功能

將（自選）門禁刷卡器的信號輸出端連接在控製板“刷卡”和“GND”之間，可以實現刷卡開門功能，註意刷卡器的輸出信號必須為兼容的無源通斷信號，刷卡隻可以開門不可以關門

11、後備電源介面

控製板具有24V後備電源介面，可以在試點斷電時外接24V直流蓄電源使用，保證在市電斷電時仍然可以正常開門，關門。

三．註意事項

1、紅外功能，電磁鎖功能需要自行選購配件裝配並進行設置才可使用。

2、控製板配合限位板才可以在門完全開啟或者完全關閉時自行停止。

3、若使用過程中，請拉開控製板天線，以便遙控接收更加靈敏。若遙控距離突然變近，請檢查電池是否有電，若無電，請跟換遙控器電池。

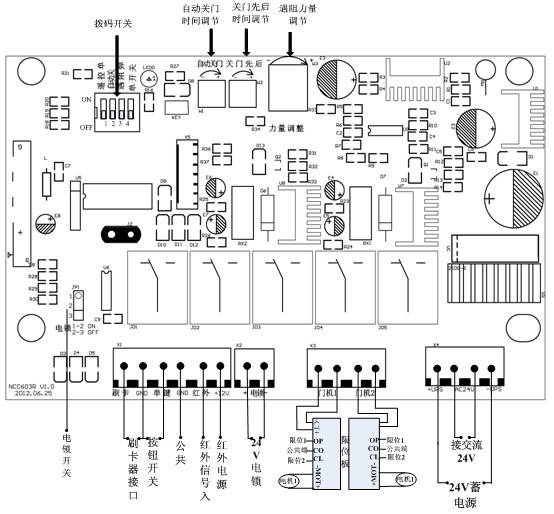

控製板接線示意圖
