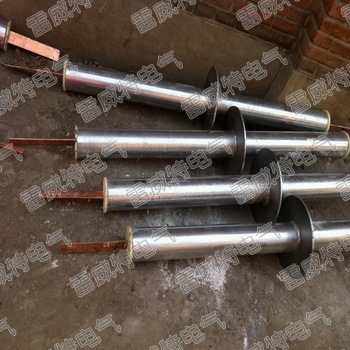

接地引出裝置是由保護管、止水環、接地引出線、絕緣填充材料等幾部分構成。保護管選用不銹鋼材料，接地引出線采用T2銅排，保護管中空部分填充絕緣材料，具有結構合理、工藝先進、材料選擇科學、質量穩定可靠、施工安裝方便等優點。可以實現電力設備接地、信號設備接地、防雷接地與綜合接地網相連接時，能有效防止地下水滲出，達到故障電流（雜散電流）的防護要求。

      施工註意事項

      1．接地引出裝置保護管外表麵塗防銹漆（環氧煤焦油厚漿型防銹漆）；
      2．接地引出裝置保護管高出土建結構麵100mm，接地引出線的預留長度高出保護管口不小於400mm；
      3．接地引出裝置保護管在結構底板鋼筋網孔中心穿過（保護管不與結構鋼筋接觸），接地引出線與保護管間的空間用絕緣填充材料填充，保證接地        引出線與結構鋼筋間的絕緣；
      4．接地引出線引出點（引出車站結構底板）的位置，應位於站臺板下夾層內電纜井附近或站臺層強/弱電設備用房下電纜夾層內，避開軌底風道、        結構墻及軌道等，引出點的位置需經相關專業確認；
      5．在施工過程中要加強對接地引出裝置的保護，防止發生機械損傷和化學腐蝕；
      6．接地引出線與接地網的連接采用放熱熔接（放熱焊接）方式。
