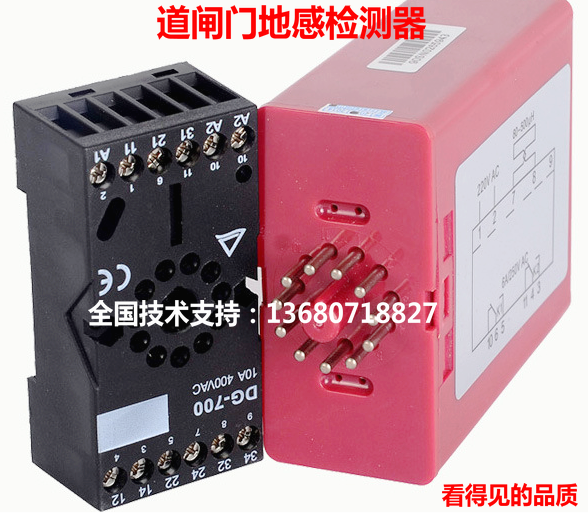

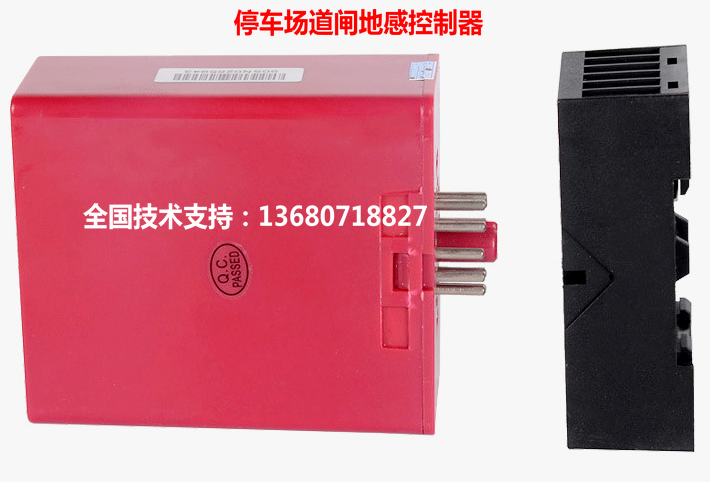

DG-700車輛檢測器
---高性價比的方向判斷車輛檢測器
一、簡介
DG-700型車輛檢測器，適用於停車場、公路車輛收費站以及交通信號燈控製等系統。
DG-700主要用於車輛存在檢測和車輛方向檢測（計數）。用於車輛存在檢測時對應每一個線圈都有一個輸出繼電器提供一組
輸出信號。用於車輛方向檢測時，每一個繼電器對應一個方向輸出。

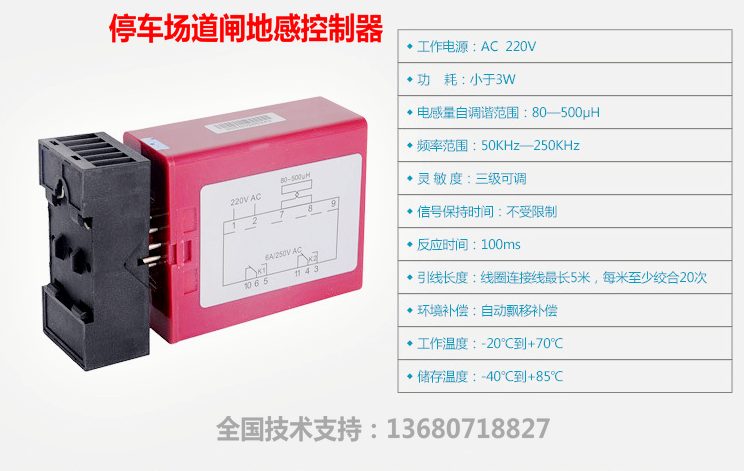

二、技術參數
﹡工作電源：AC 220V@20mA
﹡頻率范圍：20KHz—170KHz
﹡靈 敏 度：三級可調
﹡反應時間：180毫秒
﹡環境補償：自動飄移補償
﹡線圈電感：最大50uH—500uH（包含連接線，推薦80uH—300uH）
﹡連線長度：最長5米，每米至少絞合20次，總電阻小於10歐姆。
﹡儲存溫度：-40oC到+85oC
﹡工作溫度：-20oC到+65oC
﹡相對濕度：最大95%
三、使用方法
1.檢測器的安裝
車輛檢測器必須安裝在離探測線圈盡可能近的、防水防潮的乾燥環境裡。在安裝車輛檢測器時，應與其它設備或裝置保持一定
的距離（約10—20mm）以方便維護。並且應當註意其工作環境溫度不要超過55oC。檢測器能否良好工作在很大程度上取決
於它所連接的感應線圈。線圈的幾個重要參數包括：線圈材料，線圈形狀和是否正確施工埋設。
2.工作頻率設定
線圈頻率調整用設置在電路板上的兩個DIP開關進行。如進行調整，必須先關閉電源再將檢測器從插座上取下並拆下膠殼。DIP
開關5（LB）用於設置線圈2的頻率；DIP開關6（LA）用於設置線圈1的頻率。開關在“ON”位置表示低頻頻工作方式，在“OFF”位置表示高頻工作方式。在頻率調整後，檢測器會在重新上電復位時自動進行標定。
註意：在出廠時已將線圈1設為高頻，線圈2設為低頻。所以用戶一般不需對線圈頻率作調整。
3.靈敏度調整
TLD-210/410車輛檢測器檢測靈敏度共分為三級，可通過頂端麵板上的三位滑動拔碼開關來設定：
“H”位置為最高靈敏度；
“M”位置為中級靈敏度；
“L”位置為最低靈敏度。

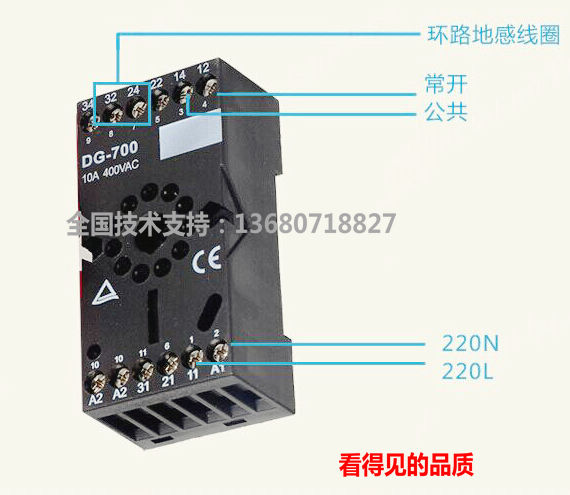

繼電器輸出方式 ：當有車輛進入線圈時，繼電器的輸出方式由主控板上的拔碼開關設定。DG-700有兩個線圈，對應有兩個
輸出繼電器。線圈1（7、8引腳）對應繼電器1(5、6、10引腳)的輸出為固定的存在輸出信號，線圈2（7、9引腳）對應繼電器2(3、4、11引腳)的輸出信號由DIP拔碼開關的DIP1、DIP2、DIP3（SW0、SW1、SW2）決定。
