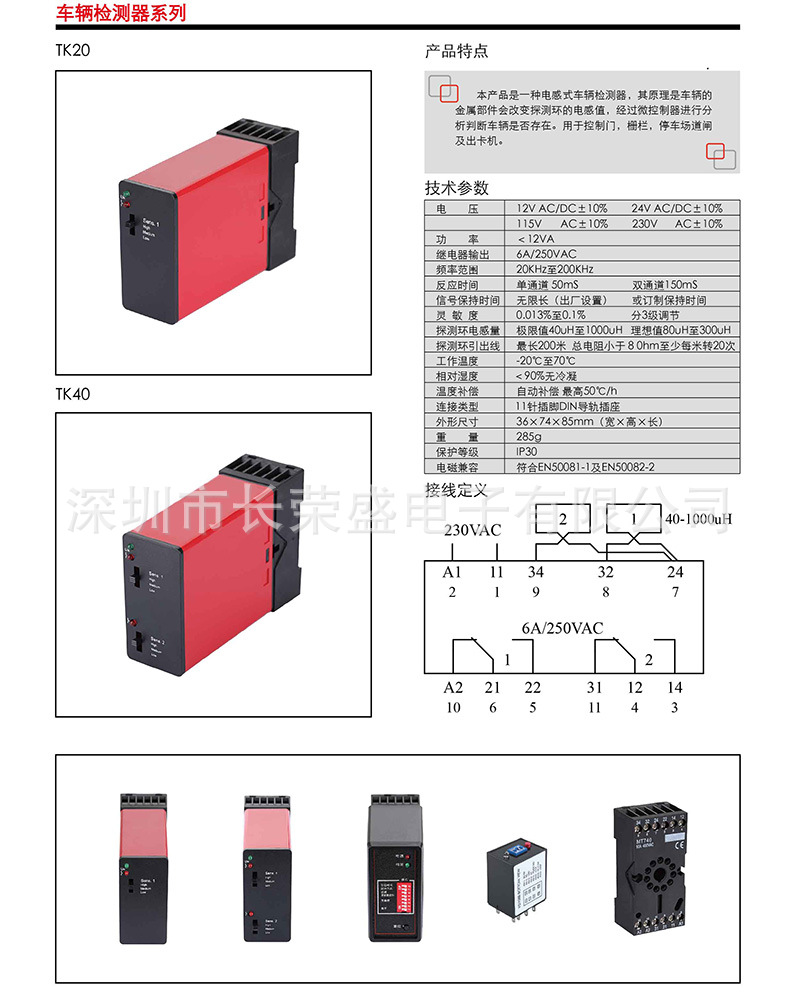

一、產品參數

電        壓            12V AC/DC±10%     24V AC/DC±10%

                          115V  AC±10%       230V   AC±10%  (標準）

功        率            ＜2VA

繼電器輸出        6A/250VAC

頻率范圍            20KHz至200KHz

反應時間            100mS

信號保持時間    無限長(出廠設置)或訂製保持時間

靈  敏  度            0.013%至0.1%       分3級調節

探測環電感量    極限值 40uH至1000uH    理想值 80uH至300uH

探測環引出線    最長200米       總電阻小於8 Ohm 至少每米轉20次

工作溫度            -20℃ - 70℃

儲存溫度            -40℃ - 85℃

相對濕度            ＜90% 無冷凝

溫度補償            自動補償 最高 50℃/h

連接類型            11針插腳DIN導軌插座

外形尺寸            36X74X85毫米（寬X高X長）

重        量            250克

保護等級            IP30

電磁兼容（EMC）符合EN50081-1及EN50082-2

二、產品功能

a 具有環境溫度自動補償功能

b 線圈帶防雷擊保護

c 線圈故障自動偵測功能

d 多檔靈敏度可調節

e 可選擇不同頻率避免線圈相互乾擾

f 繼電器信號輸出，多種輸出方式可選擇

三、安裝說明

1.探測環一般選用耐高溫銅線。截麵積為0.5-1.5mm2。

2. 探測環的形狀一般為長方形最佳。寬度為1米，長度是根據路麵的寬度而定。探測環兩端離

3.路麵邊界保留0.35米以上的距離。（如下圖所示）

4. 如路麵有鐵軌等金屬物體，必須距離探測環1米以上安裝。

5.安裝路麵必須是水泥或瀝青路麵。切寬5-8mm，深30-50mm

6.凹形槽，四角可以倒角防止線圈破壞。埋入線圈後用水泥或瀝青澆灌結實防止松動。

7. 探測環引出線必須雙絞（每米不少於20次）直接連接至車輛檢測器。

8. 兩個探測環之間的間距必須大於1.5米以上。

9.探測環的長度與圈數決定瞭它的電感量。理想值是 80uH至300uH

10.探測環的長度與圈數
