智能P型：帶控製模塊（智能型或電子式）。功能：調節作用，輸入4-20mA或1-5VDC，輸出4-20mA，帶控製模塊和1K（或是5 K）電位器
電動機：由於閥門工作特點，要求執行機構在閥門的開、閉和中間任意位置都具有滿負荷啟動能力，這就要求執行機構的電機具有高的啟動力矩。同時由於流量（開度）調節需要，要求電機還必須具有較小的轉動慣量。ZH系列電動執行機構針對這些要求，采用瞭特殊設計。
齒輪傳動機構：采用熱處理合金鋼材料經CNC精密加工的小齒隙齒輪傳達室支（拒絕采用精度低成本低廉、不耐疲勞和沖擊負荷的粉末冶金黃色齒輪）。具有強度高、可以長期疲勞沖擊，不會因工藝環境介質入口壓力波動而造成執行機構減振等特點。
輸出傳動機構：由於閥門工作特點，要求執行機構輸出軸長期在力矩、正反轉的狀況下工作，輸出軸與蝸輪之間傳統鍵、銷邊接方式很難可靠的滿足這一工況要求。ZH系列電動執行機構輸出軸和蝸輪采用一體化結構，從而徹底解決瞭這一難題。
蓋螺釘不脫落：機體各蓋的用螺釘固定在箱體上的，當卸下蓋時，螺釘連接在 不脫落，以防止丟失。
機械行程限製： 不銹鋼製作的機械行程限製螺栓和擋快可精確在調節執行機構至某一角度。為瞭方便調節，螺栓置於外部，每次調節後不銹鋼螺母確保定位。行程終止一般出廠時角度設置為0-90度，但也可以調節成任何角度。
閥門狀態顯示 簡潔明瞭的設計可清晰地顯示閥門開啟角度，代表閥門全閉位置，代表閥門全開位置，中間刻度表示開啟百分比。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性能差、受溫度變化極易變形的塑料鏡片。
整機密封性能： 整機經過瞭2Kgf/cm密封性實驗可置於20M水深不滲漏。
執行參數
型 號 | 05 | 10 | 20 | 50 | 60 | 100 | 200
|
電 源 | AC24V /AC110V /AC220V /AC380V/ AC415V /AC445V /DC24V /DC220V
| ||||||
電機功率 | 10W | 25W | 40W | 90W | 90W | 100W | 100W
|
輸出力矩 | 50Nm | 100Nm | 200Nm | 500Nm | 600Nm | 1000Nm | 2000Nm
|
運行時間 | 10S/20S/15S/30S | 15S/30S/60S | 50S | 100S
| |||
電路控製 | ZH ZHS ZHR ZHP ZHD ZHF | ||||||
轉動角度 | 360°C | 90°C | |||||
耐壓等級 | AC1500V/60S | ||||||
絕緣電阻 | 100MΩ/500VDC | ||||||
防護等級 | 1P-67 | ||||||
環境溫度 | —30°C~+60°C(其他溫度可定做) | ||||||
安裝角度 | 任意角度 | ||||||
箱體材質 | 鋁合金鑄件 | ||||||
控製線路選 型 | ZH型：極限開關 ZHS型：無源觸點 ZHR型：開度信號 ZHP型：智能調節型控製（4-20mA、0-10V、1-5V） | ||||||

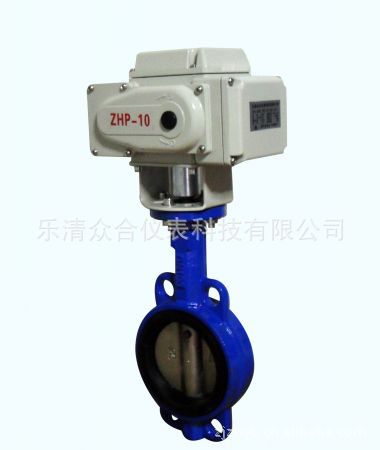

ZH-10A為開關型 ZH-10B為無源觸點型 ZH-10C為開度型號 ZH-10E為調節智能型輸入（4-20mA）
