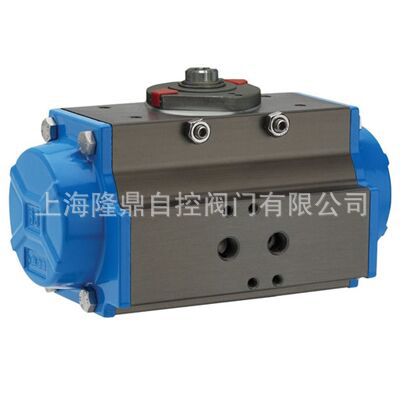

DA系列雙作用執行器

undefined

DA系列雙作用執行器的執行機構和調節機構是統一的整體，其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式。活塞式行程長，適用於要求有較大推力的場合；而薄膜式行程較小，隻能直接帶動閥桿。

DA系列雙作用執行器的詳細信息

類型	型號
類型	32	52	63	75	85	100	115	125	160	200	270
逆時針旋轉DA	0.03	0.03	0.06	0.12	0.20	0.33	0.53	0.83	1.15	1.74	4.50
順時針旋轉DA	0.03	0.04	0.08	0.12	0.19	0.27	0.47	0.66	1.10	1.70	4.50
逆時針旋轉SR		0.09	0.14	0.22	0.31	0.44	0.83	1.08	1.75	2.38	4.50
順時針旋轉SR		0.09	0.14	0.22	0.33	0.46	0.78	0.90	1.34	2.19	6.20

註：以上參數均在0.6Mpa壓力、未配閥的情況下測得的大致時間。

執行機構耗氣量單位：升

類型	型號
類型	32	52	63	75	85	100	115	125	160	200	270
逆時針旋轉DA	0.44	0.10	0.19	0.36	0.51	0.79	1.29	1.63	3.61	5.70	15
順時針旋轉DA	0.03	0.13	0.23	0.44	0.64	1.00	1.71	2.21	4.76	9.83	17.8
逆時針旋轉SR		0.11	0.19	0.36	0.53	0.80	1.38	1.78	2.52	7.58	15.8

重量表單位：Kg

類型	型號
類型	32	52	63	75	85	100	115	125	160	200	270
DA90	0.48	1.05	1.50	2.25	3.40	5.05	8.00	10.00	19.50	32.80	71.50
DA90		1.20	1.80	3.20	4.30	6.55	10.60	13.40	24.40	50.50	88.00

DA系列雙作用執行器

上圖的示意圖表明，雙作用氣動執行器機構的扭矩值在整個行程過程中始終保持恒定。DA系列雙作用執行器緊湊的雙活塞齒輪齒條機構，靈活輕巧的雙活塞連桿機構，角行程輸出。缸體材料為壓鑄鋁合金（鋁合金采用硬質陽極氧化耐磨、防腐蝕、壽命長）。
用戶可根據其具體要求安裝在閥門上如氣動球閥、氣動蝶閥、氣動截止閥、氣動閘閥等。參考以下內容選定合適的氣動執行器機構型號：
1、明確所操作閥門的最大扭矩值。
2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝)
3、根據提供的扭矩值，參閱扭矩表及相應的氣壓值，得到的扭矩值應等於或超出所提供的扭矩值。
4、扭矩值確定下來後，查找相應的型號即可。

　　　　　　　　　　　　　　　　　　　　　　　DA系列雙作用氣動執行機構輸出扭矩

型號	氣源壓力 Mpa
	0.25	0.3	0.4	0.5	0.55	0.6	0.7	0.8
	輸出扭矩MM
DA32	3.5	4.2	6	7.5	8	9	10	11.5
DA52	8.8	10.7	14.5	18.3	20.2	22.1	25.9	29.8
DA63	15.6	19.1	25.9	32.8	36.2	39.6	46.5	53.3
DA75	28.9	35.1	47.5	59.8	66	72.2	84.5	96.9
DA85	41.4	50.4	68.6	86.7	95.8	104.9	123	141.2
DA100	65.7	79.8	108	136.3	150.4	164.6	192.8	221.1
DA115	108.8	132.2	178.9	225.6	248.9	272.3	319	365.7
DA125	143.3	174	235.3	296.6	327.3	358	419.3	480.6
DA160	300	360	480	600	660	720	840	690
DA200	562	675	900	1125	1237	1350	1575	1800
DA270	1304	1565	2086	2608	2869	3130	3651	4173

SR系列彈簧復位式執行器

上圖的示意圖表明,彈簧復位式執行機構的扭矩不是恒定不變的而逐漸降低的。主要原因在於彈簧在空氣行程階段因
活塞運動而被壓縮,同時積累在運動轉換過程中以不斷遞減的方式獲得的能量。
空氣行程
開始/MAD:彈簧釋放狀態下的執行機構扭矩　　　結束/MAC:彈簧壓縮狀態下的執行機構扭矩
彈簧行程
開始/MMC:彈簧壓縮時扭矩　　　　　　　　　　結束/MMD:彈簧釋放時扭矩
用戶可根據其具體要求,參考以下內容選定合適的執行機構型號：
1、明確所操作閥門的最大扭矩值。
2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝)
3、根據提供的扭矩值,參閱扭矩表及相應的氣壓值,結合MMD和MAC間的最小值,得到的扭矩值應等於或超出所提供的扭矩
值。
4、扭矩值確定下來後,查找相應的型號即可。
