DHM3-40型電磁失電製動器電機製動器 YEJ112 電機剎車器DC170V_制動器_機械設備_貨源

DHM3系列電磁失電製動器

YEJ系列電機專用剎車

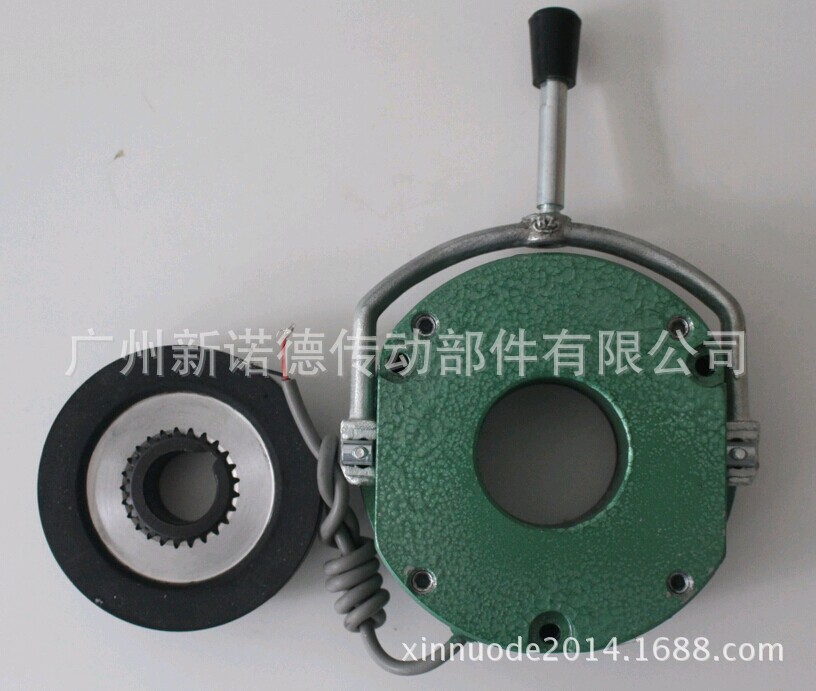

DZS系列失電製動器實物06

DZS系列失電製動器實物04

DZS系列失電製動器實物05
DHM3系列電磁失電製動器為通電脫離（釋放），斷電彈簧製動的摩擦製動器。它主要用於Y系列電動機配套成YEJ系列電磁製動三相異步電動機。廣泛應用於冶金、建築、化工、食品、機床、印刷、包裝等機械中，及在斷電時（防檢）製動場合。
這種製動器具有結構緊湊、安裝方便、適應性廣、噪音低、工作頻率高、動作靈敏、製動可靠等優點，是一種理想的自動化執行元件。可另加防護圈，提高防護等級為IP54。

名稱/規格	04	05	08	15	30	40	80	150
配套YEJ電機機座號 YEJ Motors Model Numbeis	63	71	80	90	100	112	132	160
額定力矩 Rated Braking Torque(N.m)	4	5	7.5	15	30	40	80	150
額定功率（P20℃） Rated Power (W)	25	35	40	45	65	90	105	130
接通時間 Connecting Time T1(ms)	60	63	87	110	140	152	165	214
斷開時間 Disconnecting time t2 (ms)	50	55	72	95	120	130	140	180
最大工作氣隙 δ （mm）	0.8	0.8	1	1	1	1	1.2	1.2
額定電壓 Rated Voltage(V dc)	99				170
允許最高工作轉速 Allowable Max speed	3000

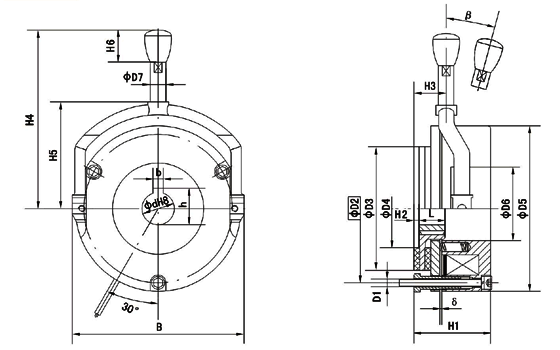

DZS系列失電製動器參數02

外形及安裝尺寸：

規格/尺寸	d	D1	D2	D3	D4	D6	b	h	B1	H1	H2	H3	H4	H5	H6	H7	M	L	δ	β
DHM3-04	12	47	61	72	84	8	4	13.8	89	40	2	16	98	53	20	8	3*M4	18	0.2	12
DHM2-05	14.8	53	78	90	101	10	5	16.2	106	47.2	2	17	104	59	20	8	3*M5	20	0.2
DHM3-08	19.8	65	92	105	118	10	6	21.6	126	51.3	3	31	124	69	20	13	3*M5	20	0.3
DHM3-15	24.8	65	97	114	128	10	8	28.1	136	57	2	31	126	74	25	13	3*M6	25	0.4
DHM3-30	29.5	80	116	133	147	10	8	32.8	155	58	3	34	134	82	30	13	3*M6	30	0.4
DHM3-40	29.5	90	130	150	166	12	8	32.8	174	60	3	38	162	94	30	13	3*M8	30	0.5
DHM3-80	39.5	104	150	170	187	12	12	42.8	195	67	3	40	175	108	30	15	3*M8	30	0.5
DHM3-150	44.5	120	179	202	222	14	12	47.8	230	76	3.5	47	232	125	35	15	3*M10	35	0.6

安裝註意事項：
◎ 摩擦片及銜鐵表麵不得有油污，必須保持清潔。
◎ 安裝時必須保證氣隙"δ"
◎ 齒輪套不得有軸向竄動
◎ 安裝後必須旋出空心螺栓鎖緊在電動機後端蓋或法蘭盤上

DZS系列失電製動器實物01
