雙回路數字/光柱顯示控製機
雙回路數字/光柱顯示控製機，采用先進的微處理器進行智能控製,適用於溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控製，並能對各種非線性輸入信號進行高精度的線性校正。
可同時對兩路信號分別進行顯示及控製，兩路輸入信號亦可為不同類型的信號。輸入端口均具備萬能信號輸入，隻需通過機表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高瞭機表的通用性和可靠性。
采用高亮度LED數位顯示和高分辨率光柱顯示（比例顯示），使測量/控製值的顯示更為清晰直觀。顯示方式有兩種：雙屏數位顯示、雙屏數位+雙光柱顯示；控製方式：兩路相互獨立的繼電器控製/報警輸出或模擬量變送輸出。
輸出回路均采用光電隔離，抗乾擾能力強。可帶串行通訊介面。
產品外形：
|  | | |
外形：96×48×115mm 開孔尺寸：92×45mm | 外形：48×96×115mm 開孔尺寸：45×92mm | 外形：96×96×115mm 開孔尺寸：92×92mm | 外形：160×80×115mm 開孔尺寸：152×76mm |
| | |
|
外形：160×80×115mm 開孔尺寸：152×76mm | 外形：80×160×115mm 開孔尺寸：76×152mm | 外形：80×160×115mm 開孔尺寸：76×152mm |
|
產品接線圖：

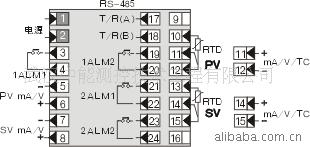

96×48、48×96機表接線圖：
96×96機表接線圖：
160×80、80×160機表接線圖：
型譜表：
型號 | 說明 | ||||||||||||
WP- | □□ | □ | □□ | -□ | □ | □ | -□□ | □□ | -□ | □ | □□ | □ |
|
外形特征 | D |
|
|
|
|
|
|
|
|
|
|
| 雙屏橫式顯示 |
DS |
|
|
|
|
|
|
|
|
|
|
| 雙屏豎式顯示 | |
T |
|
|
|
|
|
|
|
|
|
|
| 雙屏雙光柱豎式顯示 | |
TX |
|
|
|
|
|
|
|
|
|
|
| 雙屏雙光柱橫式顯示 | |
外形尺寸 | 4 |
|
|
|
|
|
|
|
|
|
| 96×48mm(橫式)；48×96mm(豎式) | |
8 |
|
|
|
|
|
|
|
|
|
| 160×80mm(橫式)；80×160mm(豎式) | ||
9 |
|
|
|
|
|
|
|
|
|
| 96×96mm（方式） | ||
控製作用 | 21 |
|
|
|
|
|
|
|
|
| 測量顯示 | ||
23 |
|
|
|
|
|
|
|
|
| 測量顯示帶上、下限控製/報警 | |||
通訊方式 | 0 |
|
|
|
|
|
|
|
| 無通訊介面 | |||
2 |
|
|
|
|
|
|
|
| RS-232C通訊介面 | ||||
8 |
|
|
|
|
|
|
|
| RS-485通訊介面 | ||||
PV輸出方式 | 0 |
|
|
|
|
|
|
| 無輸出 | ||||
1 |
|
|
|
|
|
|
| 繼電器輸出 | |||||
2 |
|
|
|
|
|
|
| (4～20)mA輸出 | |||||
3 |
|
|
|
|
|
|
| (0～10)mA輸出 | |||||
4 |
|
|
|
|
|
|
| (1～5)V輸出 | |||||
5 |
|
|
|
|
|
|
| (0～5)V輸出 | |||||
6 |
|
|
|
|
|
|
| SCR可控矽過零觸發脈沖輸出 | |||||
7 |
|
|
|
|
|
|
| SSR固態繼電器控製信號輸出 | |||||
8 |
|
|
|
|
|
|
| 特殊規格變送輸出 | |||||
SV輸出方式 | 0 |
|
|
|
|
|
| 無輸出 | |||||
1 |
|
|
|
|
|
| 繼電器輸出 | ||||||
2 |
|
|
|
|
|
| (4～20)mA輸出 | ||||||
3 |
|
|
|
|
|
| (0～10)mA輸出 | ||||||
4 |
|
|
|
|
|
| (1～5)V輸出 | ||||||
5 |
|
|
|
|
|
| (0～5)V輸出 | ||||||
6 |
|
|
|
|
|
| SCR可控矽過零觸發脈沖輸出 | ||||||
7 |
|
|
|
|
|
| SSR固態繼電器控製信號輸出 | ||||||
8 |
|
|
|
|
|
| 特殊規格變送輸出 | ||||||
PV輸入類型 | □ |
|
|
|
|
| 參見“輸入類型表” | ||||||
SV輸入類型 | □ |
|
|
|
| 參見“輸入類型表” | |||||||
PV報警 | N |
|
|
| 無控製/報警（可省略） | ||||||||
H |
|
|
| PV為上限報警 | |||||||||
L |
|
|
| PV為下限報警 | |||||||||
SV報警 | N |
|
| 無控製/報警（可省略） | |||||||||
H |
|
| SV為上限報警 | ||||||||||
L |
|
| SV為下限報警 | ||||||||||
饋電輸出 | N |
| 無饋電輸出（相同則可省略） | ||||||||||
P |
| 單路DC24V饋電輸出(隻供80系列 | |||||||||||
2P |
| 雙路DC24V饋電輸出(隻供80系列 | |||||||||||
供電方式 | T | AC(90～265)V開關電源供電(可省略) | |||||||||||
選型舉例 | WP-D821-000-2323－N；WP-D823-011-0808-HLHL | ||||||||||||
