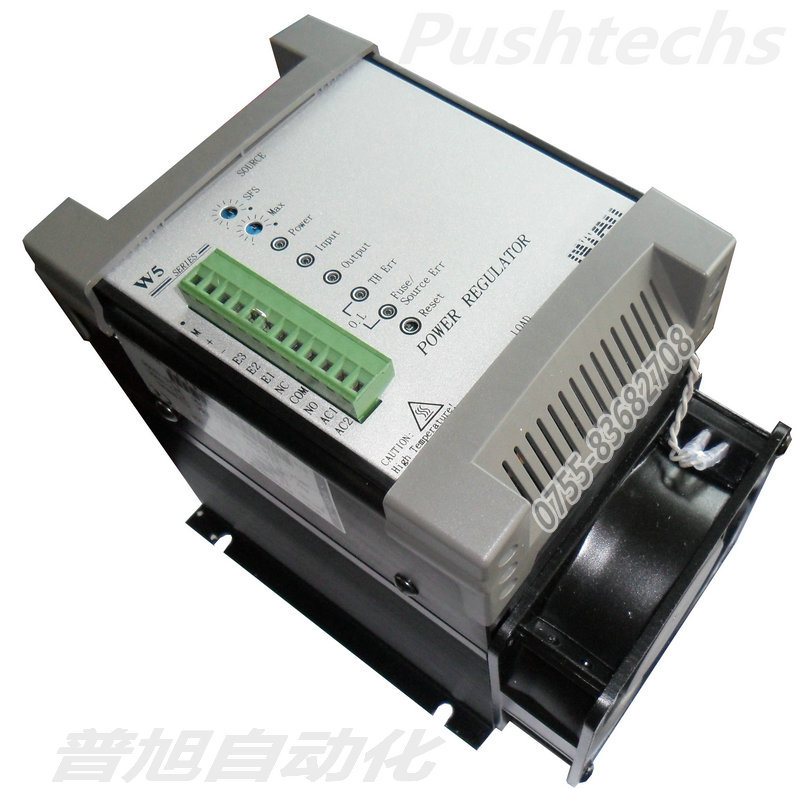

全新Pushtechs普旭品牌：SCR電力調整器

瞭解優惠價格請致電：0755-83682708 、QQ：379937760

產品型號：SCR-3Φ-80A (三相80A)
額定電流：80A
控製信號：4-20mA
輔助電源：220VAC
主電源范圍：200-480VAC
控製方式：三相三線式相位控製
外形尺寸：L202 * W140 * H205 （mm）
重    量：約3.1Kg
銷售及技術支持專線：0755-83682708 / QQ：379937760


產品優點：大大提高溫度控製的精度,機械設備高端化。

應用領域：玻璃鋼化爐、隧道爐、擴散爐、烤箱、烤爐、燒結爐、真空爐、高低溫實驗電爐、熱處理、電阻爐、窯爐、玻璃成型、鋰電池加工、玻璃融化、噴塗烘乾、包裝機械、註塑機械、食品機械、回火設備、塑料加工、紅外加熱溫度控製等。瞭解更多請致電咨詢：0755-83682708 、QQ：379937760。

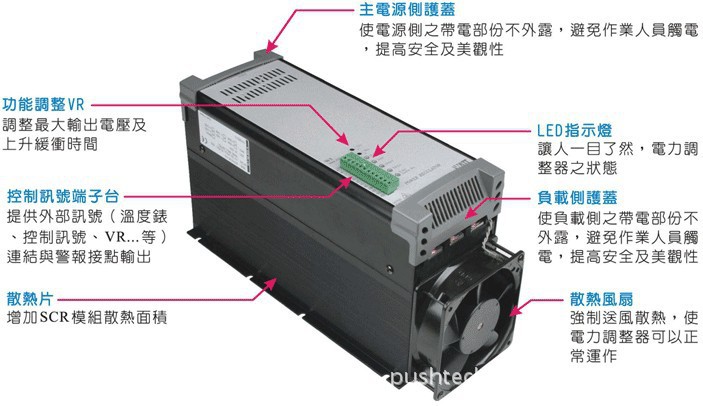

外觀簡介：

產品特點:

• 調整Max與BIAS互不影響。
• 下掀式麵板，容易更換保險絲
• Max、SFS調整VR至於麵板，方便調整。
• 多隻LED麵板顯示，使用狀態一目瞭然。
• 任何機種之輔助電源(AC1,AC2)皆可獨立控製。
• 內置緩衝輸出調整(SWFS VR),可調整範圍1~22秒。
• (僅相位控製產品有此功能 )
• 上下加裝護蓋，安全美觀且配線時方便坎入與開啟。
• 瞬間停電0.5Hz立即停止輸出，帶復電後在緩衝輸出。
  ( 防止湧浪電壓造成FUSE異常熔斷)
• 單一規格設計，主電源於200~480VAC範圍內皆可使用。
• 電源頻率自我偵測，50~60Hz均可使用，不需任何選擇或切換
• 具電源欠相、SCR超溫、FUSE熔斷立即停止輸出，帶故障排除後復電時，
  在緩衝輸出。( 防止FUSE異常熔斷 )。
• 瞭解更多請致電咨詢：0755-83682708 、QQ：379937760

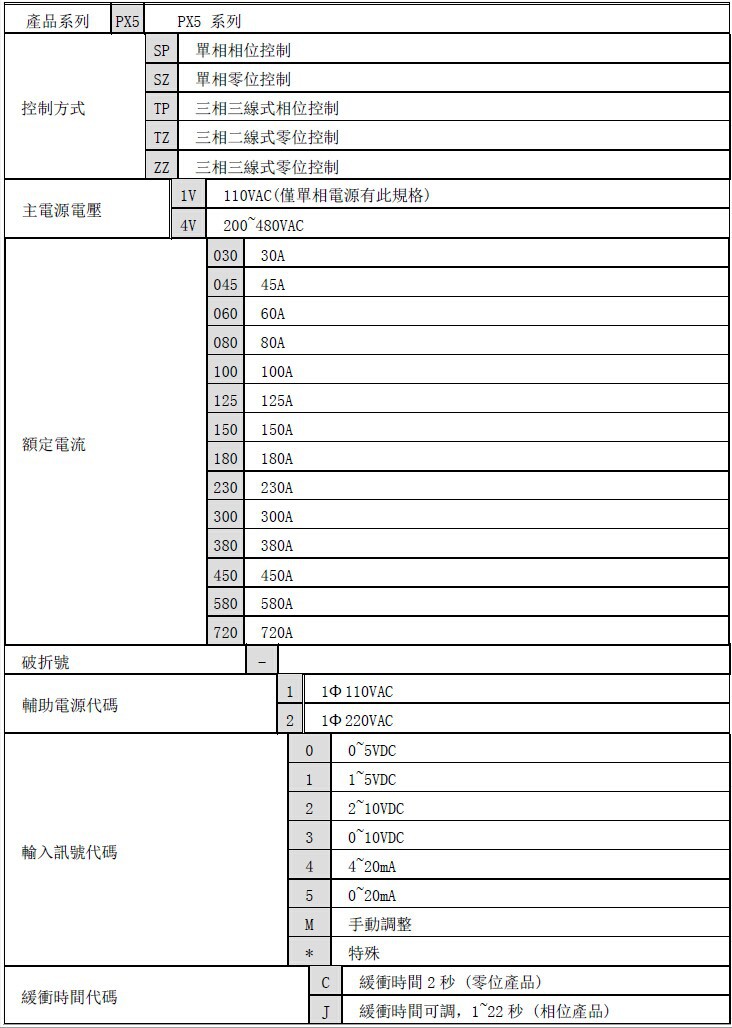

 產品選型表:

 LED指示燈顯示說明及故障排除:

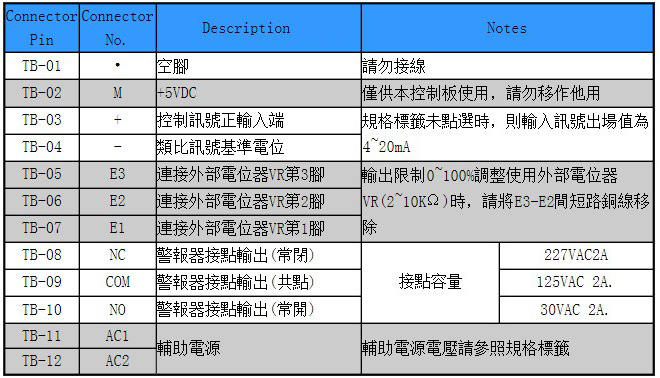

 端子說明:三相三線式相位、三相三線式零位(TP、ZZ)

電力調整器對應之高速保險絲:

瞭解更多請致電咨詢：0755-83682708 、QQ：379937760

安裝環境及註意事項:

l電力調整使用時，內部會產生熱量，安裝時請垂直安裝且兩旁需預留空隙，以免散熱不良造成電力調整器內部溫度持續上升。

l控製箱需有空氣對流通風孔，請依熱空氣由下往上之原理裝置通風孔或加裝抽風扇。

l請勿安裝於高溫或通風不佳之處所，否則請低於額定容量之70%使用。

l避免安裝於有嚴重水蒸氣或酸、鹼、腐蝕性氣體之場所。

l周圍濕度:90%RH以下。(無結露)

l周圍濕度:-10℃~45℃

配線及規則註意事項:

• 標準主迴路規劃 : 主電源→無熔絲開關→電磁接觸器→電力調整器→負載
• 配線時螺絲務必鎖緊，以避免接觸不良產生高溫。
• 配線完成後，必須蓋上麵板及安全護蓋，才能進行送電運轉，以避免觸電或導線物品掉入造成短路。

控製方式及適用負載:

·相位控製 :連續性相角控製，輸出穩定，電流表不抖動，但每個半波會產生諧波。
 適用負載 :定阻抗負載、變阻抗負載、IR燈管。

·零位控製 :分配式零位控製，解析度最小1Hz，不會產生諧波，輸出時電流表呈現抖動狀態。
 適用負載 :定阻抗負載。

輸入訊號選擇及調整功能:

1、輸入訊號選擇:

P1
選擇S1輸入訊號4~20mA、0~20mA、MANUAL

選擇S2輸入訊號1~5VDC、0~5VDC

選擇S3輸入訊號2~10VDC、0~10VDC

2、調整功能 :

VR1 BIAS :基準輸出電壓調整

(逆時針調整控製訊號輸入越小即可輸出)

VR2 SFS :緩衝上升時間調整

(調整範圍1~22秒，順時針調整緩衝時間增加。零位產品無此功能)

VR3 Max :最大輸出電壓調整

(調整範圍0~100%，逆時針調整輸出量減少，請勿歸零否則將無輸出)

 瞭解更多請致電咨詢：0755-83682708 、QQ：379937760

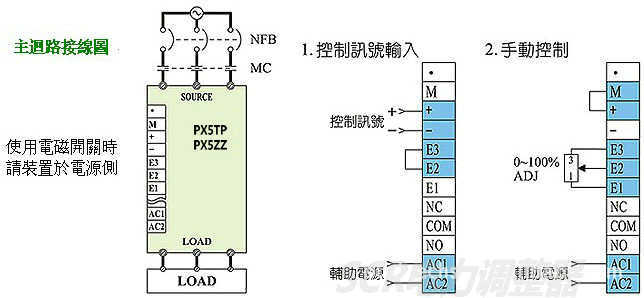

 線路示范圖:

 三相三線式相位、三相三線式零位接線範例

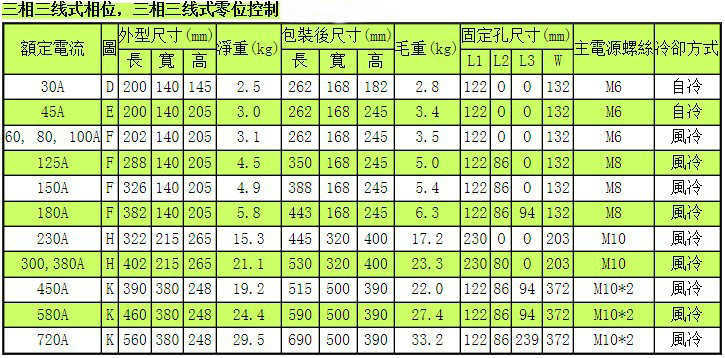

電力調整器相關尺寸及重量

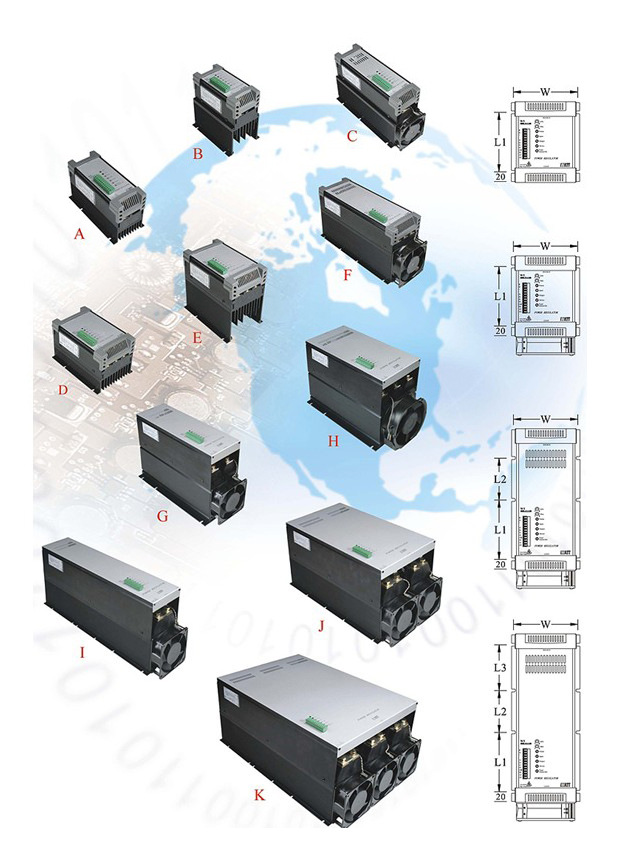

外形固定尺寸：

註：以上為產品簡介，具體參數及使用說明請參照產品說明書

配套使用高精度溫控器推薦：歡迎來電咨詢：0755-83682708 、QQ:379937760
