■概 述

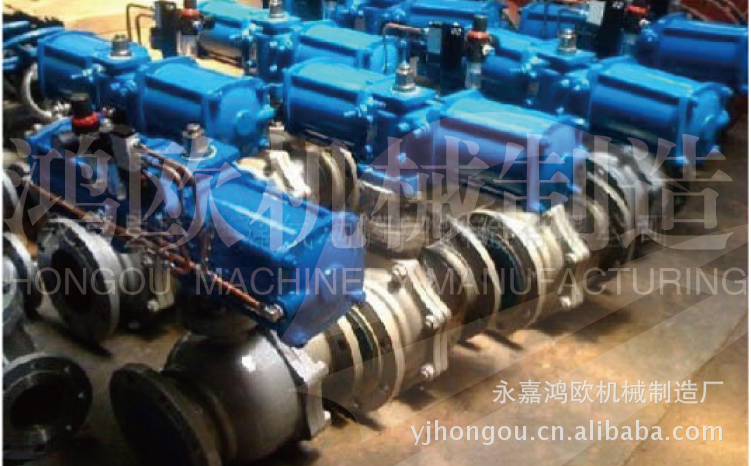

AW氣動執行器分為雙作用式和單作用式(彈簧復位),兩個分體氣缸,容易製造大尺寸缸體, 輸出扭矩大,動作靈活平穩;缸體內壁和活塞軸鍍硬鉻,有很好的抗磨性;所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數,延長使用壽命,AW氣動執行器的U型曲線特性輸出扭矩更適用於大口徑球閥、蝶閥等轉角行程閥門的啟、閉和調節,也可用於其它回轉運動的場合,是現實工業管道自動化控製的理想裝置。
■標準參數
基本設計 氣源壓力 | 0.3 ~ 0.7Mpa(最大1.0Mpa) |
工作環境溫度 | 基本型:-20℃ ~ 90℃ |
高溫型:-20℃ ~ 180℃ | |
低溫型:-40℃ ~ 90℃ | |
回轉角度 | 90°~±5° |
氣源介面 | AW13-G1/4 |
AW17-G3/8 | |
AW20~AW40-G1/2 |
■型號選擇
選用AW氣動執行器時,先確定閥門啟、閉時的扭矩,再根據閥門使用的流體介質,增加安全值。對清潔、潤滑介質增加20%安全值;對水蒸汽或非潤滑的介質增加25%安全址;非潤滑的乾氣介質增加60%安全址;非潤滑的用氣體輸送的顆料粒粉料介質增加1005安全值。然後根據氣源工作壓力,查找雙作用式或單作用式扭矩表,可得到準確的執行器型號。單作用式輸出扭矩表中,最小彈簧扭矩即為關閉閥門時的扭矩,最大彈簧扭矩即為打開閥門的扭矩。
■執行器及附件的功能和用途
1、雙作用執行器:對閥門開啟和關閉的兩位式控製。
2、單作用執行器(彈簧復位):在電路、氣路控製或有故障時,自動關閉閥門。
3、雙電控電磁閥:一個線圈得電時閥門打開,另一個線圈得電時閥門關閉,有記憶功能(可提供防爆型)。
4、單電控電磁閥:供電時閥門打開或關閉,斷電時閥門關閉或打開(可提供防爆型)。
5、限位開關回訊器:遠距離傳送閥門開或關位置的信號(可提供防爆型)。
6、電氣定位器:根據電流信號(4-20mA)的大小對閥門的介質流量調節控製(可提供防爆型)。
7、氣動定位器:根據氣壓信號(標準0.02-0.1MPa)的大小對閥門的介質流量調節控製。
8、電氣轉換器:將電流信號轉換成氣壓信號,與氣動定位器配套使用(可提供防爆型)。
9、氣源處理三聯件:包括空所減壓閥、過濾器、油霧器,對氣源穩壓、清潔、運動部件起潤滑作用。
10、手操機構:自動控製在不正常情況下可以手動操作閥門的啟閉。
■零部件表
序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
1 | 箱體 | 1 | 11 | 銷軸 | 1 | 21 | 彈性擋圈 | 1 | 31 | 鎖緊螺母 | 2 |
2 | 拔叉 | 1 | 12 | 滾套 | 2 | 22 | 減磨墊圈 | 1 | 32 | 平墊圈 | 2 |
3 | 轉軸 | 1 | 13 | 彈性擋圈 | 2 | 23 | O 型圈 | 1 | 33 | O 型圈 | 2 |
4 | 隔板 | 2 | 14 | 無油軸承 | 2 | 24 | O 型圈 | 1 | 34 | 調節螺釘 | 2 |
5 | 活塞 | 2 | 15 | O 型圈 | 2 | 25 | 減磨墊圈 | 1 | 35 | 螺母 | 8 |
6 | 缸體 | 2/3 | 16 | 導向環 | 2 | 26 | 彈性擋圈 | 1 | 36 | 彈性墊圈 | 8 |
7 | 缸蓋 | 2 | 17 | O 型圈 | 2 | 27 | 平鍵 | 1 | 37 | 平墊圈 | 8 |
8 | 活塞桿 | 1 | 18 | O 型圈 | 2 | 28 | O 型圈 | 2 | 38 | 雙頭螺栓 | 8 |
9 | 彈簧 | 1/2/4 | 19 | O 型圈 | 2 | 29 | 定位銷 | 2 | |||
10 | 彈簧缸 | 1 | 20 | 鎖緊螺母 | 2 | 30 | 緊定螺釘 | 1 |
