    DKJ、DKZ電動執行器 天飛大口徑工業級執行器
    商品代碼: 4426762
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    天津天飛海泰閥門有限公司唯一指定阿裡巴巴網店

    https://chinatfgkj.1688.com/

    9年誠信通用戶,專業球閥,品質保證

    淘寶網店:http://tfvalve.taobao.com/

    歡迎新老客戶詢價采購,我們將竭誠為您為您服務。

    一流技術,一流價格,一流品質,一流服務。



    產品名稱:DKJ、DKZ系列電動執行機構
    產品類別:工業級產品
    產品編號:DKJ、DKZ系列電動執行機構

    一、產品用途
        DKJ、DKZ系列電動執行機構產品品種規格多、功能全、精度高、重量輕、質量穩定,性能可靠、並且安裝方便,調試簡單。產品廣泛應用在電廠、冶金、化工、石油、建材、輕工、水泥及水處理等行業生產過程的自動控製,在工業過程測量和控製系統中發揮重要作用。
        DKJ、DKZ系列電動執行機構是自動調節系統的終端裝置,它接收來自中央控製室調節器(DCS)送來4-20mA(或1-5V)模擬量信號及斷續接點開關量控製信號,輸出力矩或力,自動的操縱調節機構,完成對控製體(閥門、風門等)的自動調節任務。它也可以通過現場操作麵板或遙控器實現“就地—遠程”轉換,切換到手動時,通過現場操作可對執行機構進行開、關、停控製。
        DKJ系列角行程電動執行機構,可用於控製各類轉角90°的閥門如:蝶閥、球閥、百葉閥、風門、旋塞閥、擋板閥等。
        DKZ系列直行程電動執行機構是輸出直線位移的電動執行機構,可用於控製各種需要直線位移的調節閥如單、雙座調節閥、套筒閥、高溫高壓給水、減溫水等調節閥。

    二、產品的種類及安裝方式
    DKJ、DKZ系列電動執行機構輸出方式分成兩種:
    1、DKJ——角行程——輸出力矩,90°轉角。
    2、DKZ——直行程——輸出推力拉力,直線位移。

    DKJ、DKZ系列電動執行機構安裝方式有兩種
    1、直聯式——通過執行機構輸出部位的法蘭與閥門等直接連接,這樣執行機構可直接安裝在管道上。多轉式、角行程、直行程均可用此種方式安裝。
    2、底座式——執行機構通過輸出臂及杠桿與閥門連接,此時執行機構需要安裝在一個基礎臺座上,僅角行程及多轉式可用這種方式安裝。

    DKJ、DKZ系列電動執行機構控製方式方式有三種
    1、模擬量控製:4~20mA;0~20mA;0~10mA,如:Y、C型
    2、開關量控製:無源觸點,如:Y、C型
    3、開關量控製:有源觸點,如:M型

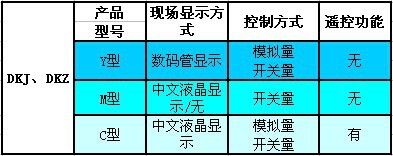

    詳細見下表:
    undefined


    三、主要功能
        電子技術的飛速發展,新的電子及電力元器件不斷產生,使得控製系統功能及性能產生很大的飛躍,傳統的模擬電路電動執行器已不能滿足控製系統的需要,新穎的智能型數字電動執行器,以其豐富的功能,優異的性能,極好的人機界麵,已獲得廣泛應用。智能型數字電動執行器的機械設計與傳統模擬電動執行器基本相同,構成智能型數字電動執行器,將伺服放大器、位置發送器結合在一起,組成瞭新的電子電路,完成輸入與介面技術,增加瞭獨特的CPU故障診斷,識別及邏輯判斷,在性能方麵,利用軟件技術,完成瞭自適應定位計算,使得定位誤差更小,控製精度提高,彌補瞭機械設計上的不足,伺服電機控製采用瞭過零觸發可控矽電力器件,控製方法簡單,現場調試極為方便,提高瞭整機運行可靠性。

    四、電氣控製特點
    1.電氣控製電路采用瞭微處理器(CPU)硬件、軟件技術使得現場調試極為簡單,通過就地操作按鈕(手動開關),進入調試菜單,將閥位運行到開極限位置,確認、然後再關到極限位置(機械定位上下限),確認,內部微處理器將自動識別這兩個極限位置,並將其數值儲存。閥位信號輸出(4-20mA),經軟件計算,自動對應執行器始點至終點范圍,現場調試工作既可完成。
    2.改進瞭電機製動功能去掉機械摩擦製動,依據不同軸力矩輸出調整不同的電子製動時間。
    3.故障自診斷功能,在整機運行期間微處理器(CPU),連續監控執行機構運行狀態,如輸入給定信號(指令)、電機運行力矩、電源相位,經自診斷發出各種故障、狀態、信息並做出自動糾正和報警輸出。
    4.三相供電電動執行器,設計電路可自動糾正,供電電源相序,在接線時無需考慮供電電源相序,簡化調試過程。
    5.斷信號故障處理、正反作用、製動時間、不靈敏區等功能均通過中文顯示或字符代碼以問答方式進行預置設定,在設計選項型時,對執行器要求完成不同的功能操作(開關型、遠控型、調節型)均可在一臺執行器上實現。
    6.給定信號(指令)與閥位輸出信號電隔離不共地消除共模乾擾。
    7.伺服電機控製采用過零觸發電力器件,消除電源諧波污染。
    8.工作電源 220VAC、380VAC。

    五、主要技術指標
    1、DKJ、DKZ系列Y型電動執行器
    供電電源:AC220V±15%,50/60Hz ±5%。
              諧波含量:<5%。
    輸入信號:開關量(無源觸點)、模擬量4-20mA,阻抗100Ω。
    輸出信號:4-20mA,阻抗≤750Ω
    不靈敏區設置(死區):0-25位數字設定,最小值0.25%(1/4096)
    定位誤差:0.5~2%設定,正反作用輸出,隨機設定
    阻尼特性(製動時間):數字設定,數值范圍0~20,最小值為0,初始值1為5ms,終值20為800ms,可依據輸出軸鈕矩設定。
    數字顯示:分辨率1%,范圍0~99%,對應電信號4-20mA
    遠程操作:執行器端口輸出:遠控/現場、開、關操作(無源觸點),觸點電壓及電流24VDC 0.5A,在控製室內可優先對電動執行器實現遠控操作。
    斷信號輸出:(無源觸點)可預置執行器輸入信號中斷狀態下:全開、全關、任意位置或設定位置
    電器限位設定范圍:下限0~50%,上限50~100%
    工作環境:
         溫度:-10℃~+55℃,-25℃~+70℃。
         相對濕度:≤95%,無凝露。
         大氣壓力:86kPa~106kPa。
         周圍環境中無起腐蝕作用的介質。
    執行標準: JB/T8219-1999、JB/T8220-1999、JB/T10233-2001、JB/T10387-2002

    (2)DKJ、DKZ系列M型電動執行器
    供電電源:AC220V±15%,50/60Hz ±5%。
              諧波含量:<5%
    輸入信號:開關量信號。
    輸出信號:DC 4~20mA;DC 0-10mA。
    轉換誤差:不大於±0.1%FS。
    限位設置范圍:關限位0~50%;開限位30~100%。
    長期穩定性:±0.1%FS.
    工作環境:
         溫度:-10℃~+55℃,-25℃~+70℃。
         相對濕度:≤95%,無凝露。
         大氣壓力:86kPa~106kPa。
         周圍環境中無起腐蝕作用的介質。
    執行標準:GB/T 62155.1-2010

    (3)DKJ、DKZ系列C型電動執行器
    供電電源:AC220V±15%,50/60Hz ±5%。
              諧波含量:<5%
    輸入信號:電流信號:4~20mA;0~20mA;0~10mA;無源光電偶合器,輸入電阻120Ω。
    開關量信號:乾接點短脈沖, 脈寬>300ms 。外供電時幅值9-36V
    輸出信號:電流信號:4~20mA;0~20mA;0~10mA;帶短路保護,輸出負載電阻≤750Ω。
              開關量信號(無源):開、關到位信號(常開/常閉)
              額定負載: AC:< 125V,DC:<30V,電流 < 1A。
    定位誤差:≤±1.0%;
    回差:    ≤±1.0%;
    死區:    5~0.3%可調。步距0.1%。
    阻尼特性:靈敏度設置≥1%時無振蕩。
    工作模式: S2; S4/S5 10-80%  >1200次/小時
    電氣限位設定范圍:關限位:0~50%;開限位50~100%。
    工作環境:
         溫度:-10℃~+55℃,-25℃~+70℃。
         相對濕度:≤95%,無凝露。
         大氣壓力:86kPa~106kPa。
         周圍環境中無起腐蝕作用的介質。
    執行標準:GB/T 62155.1-2010

    六、選型表
    undefinedundefinedundefined

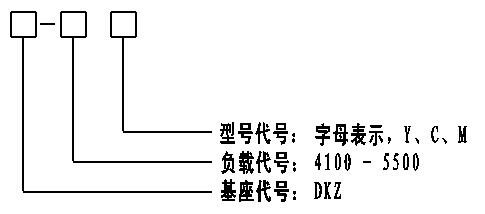

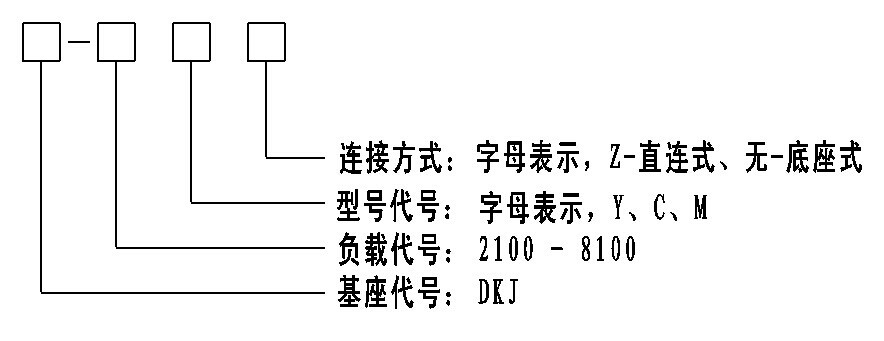

    型號表示方式:
    undefinedundefined

    undefined

    undefined
