一． 概述
MB1TH 1路溫濕度采集模塊，采用瑞士SENSIRION進口溫濕度傳感器SHT10/11，該傳感器采集精度高、一致性好；模塊采集到的溫濕度信號數據，通過RS485介面輸出；模塊采用Modbus-RTU通訊，可適配於PLC、DCS以及各種組態軟件等。
通過軟件可以設置溫濕度模塊的報警值，如出現緊急問題可以提示用戶現場處理問題和定位報超限警模塊位置。用戶可以設置溫度上下限報警值和濕度上下限報警值，溫濕度超限報警功能可以單獨打開或關閉。
可用於冷庫溫濕度數據采集、蔬菜大棚、動物養殖、工業環境監控、糧倉溫濕度監控、各種環境溫度數據采集和控製等等。
二． 特點
1. 采用瑞士SENSIRION進口溫濕度傳感器SHT10，采集精度高、一致性好。
2. 增加瞭溫濕度上下限超限報警功能，方便用戶現場處理問題，和定位故障位置。
3. 采用標準的Modbus-RTU協議，可適配於PLC、DCS以及各種組態軟件等。
4. 通訊保護：RS485通訊信號輸出介面采用過壓過流雙保護。
5. 溫濕度超限報警使能、溫濕度超限報警上下限、通訊格式可通過軟件設置。
6. 電源極性保護。
三． 技術指標
項目 | 參數 |
溫濕度信號輸入 | 1．輸入通道：1通道溫濕度信號采集 2．傳感器類型：SHT10（瑞士SENSIRION） 3．采樣速率：每5mS采集一次信號。 4．測量范圍：溫度-40～55℃ 濕度0-100%（RH）相對濕度 5．分辨率： 溫度0.1℃ 濕度0.1%（RH） 6．精度： 溫度0.5℃ 濕度±2%（RH）@25℃ |
報警器 | 1. 壓電式報警器 |
RS485 通訊輸出 | 1．通訊協議：MODBUS-RTU 2．介面類型：RS485通訊，輸出介面采用過壓過流雙保護 3．波特率：1200、2400、4800、9600、19200、38400、57600、115200bps 4．校驗位：無校驗、偶校驗、奇校驗 5．設置方式：模塊地址、波特率、校驗位均可通過軟件設置 |
模塊尺寸 | 65mm*46mm*28.3mm |
安裝方式 | 標準DIN導軌安裝(35mm導軌) |
工作環境 | 溫度：-10 ~ +55℃ 濕度：35~85%（不結露） |
工作電源 | 1．供電電壓：10V~30V寬范圍供電，帶電源極性保護 2．電源功耗：小於0.5W |

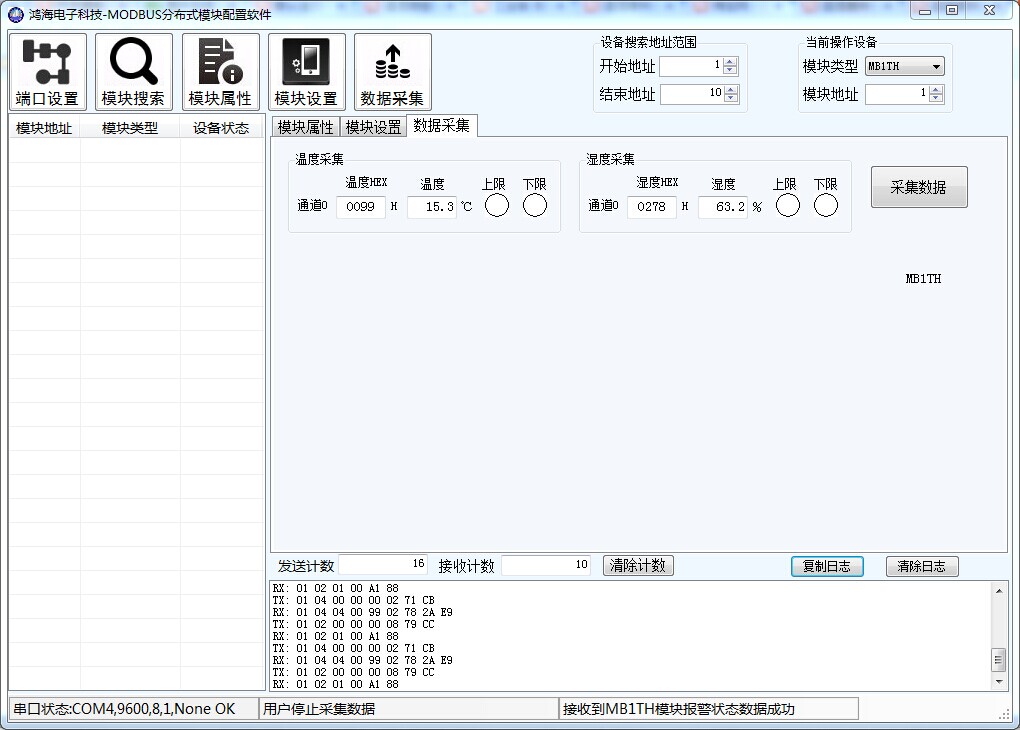

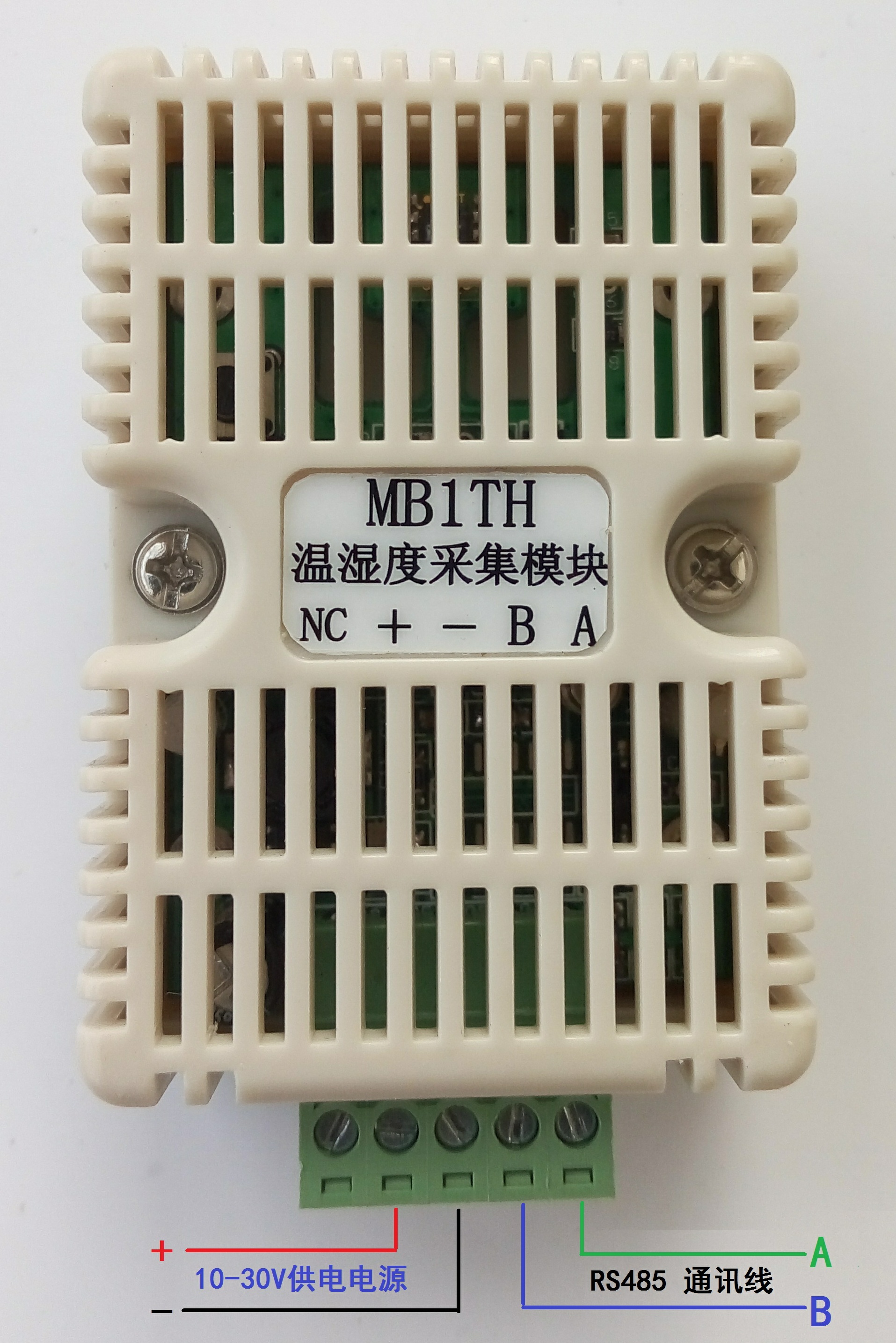

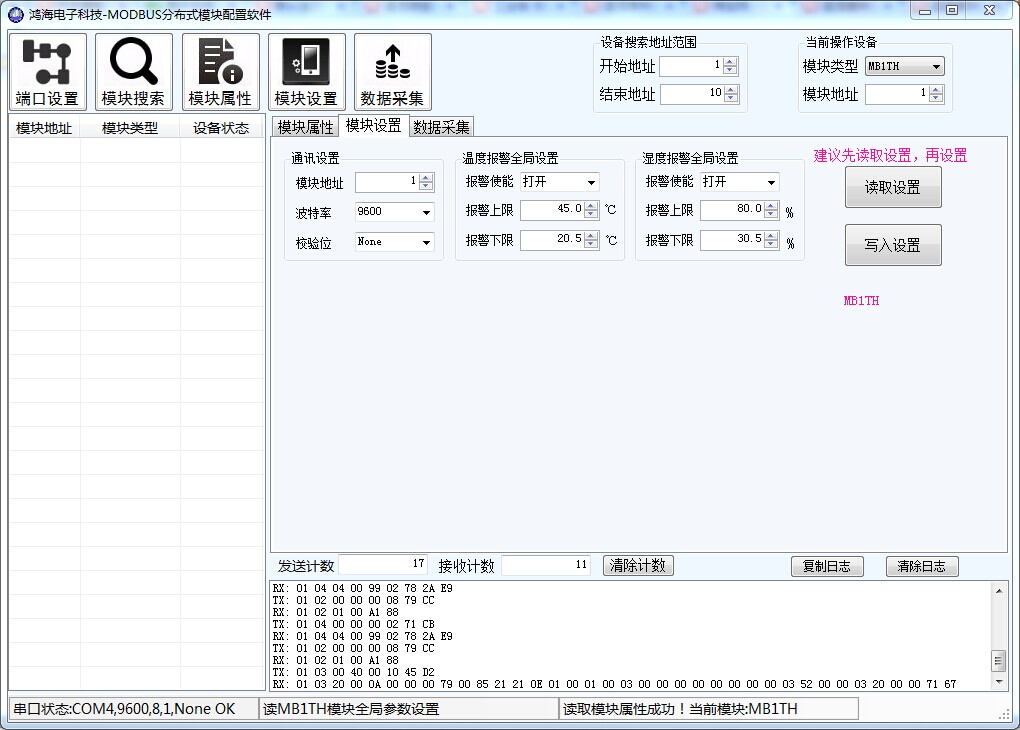

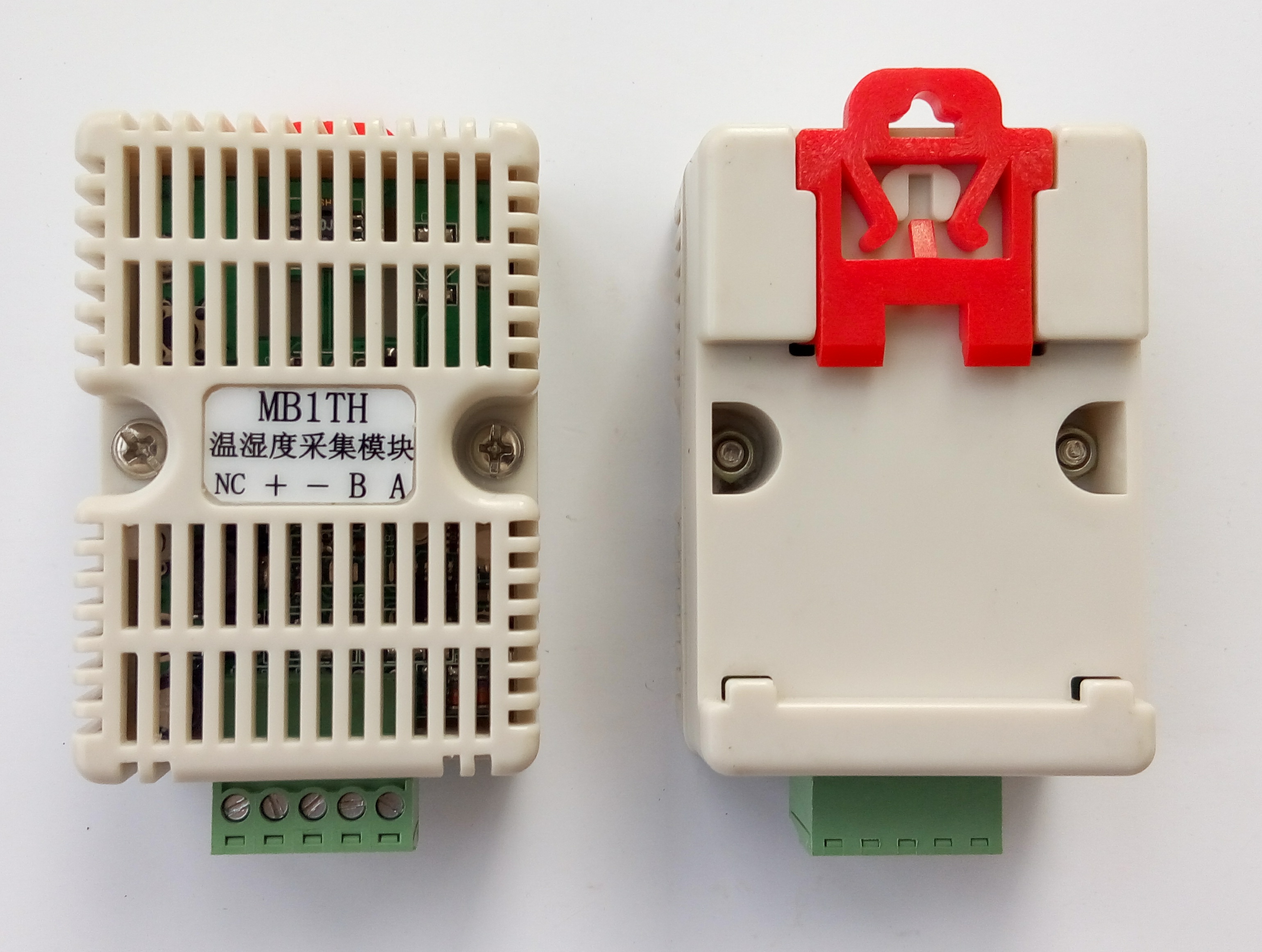

四． 產品外觀
五． 模塊指示燈和開關功能說明
1. POW/SET;模塊工作狀態指示
A.綠燈亮：模塊工作在運行狀態。 B.紅燈亮：模塊有配置參數已寫入，需重新上電。
2. TXD/RXD:通訊狀態指示
A.綠燈閃亮：通訊接收到數據 B. 紅燈閃亮：模塊正在發送數據
C.綠燈常亮：DATA+和DATA-上接的通訊RS485線接反瞭或者接線有斷線。
3. 模塊內部左上角復位開關
A. 當通訊參數（模塊地址、波特率、校驗位）不知道或是通訊參數誤設，不能和模塊通訊建立聯系，解決的辦法是把通訊參數復位；我們用曲別針按住復位開關不放開，5秒鐘後模塊[POW/SET]紅色指示燈亮，放開復位開關，此時通訊參數已經復位，隻要把模塊的電源斷電後重新啟動一次，此時模塊的通訊參數已經復位。
B. 復位後的通訊參數：地址：1、波特率：9600bps、校驗位：無。
六． 接線圖

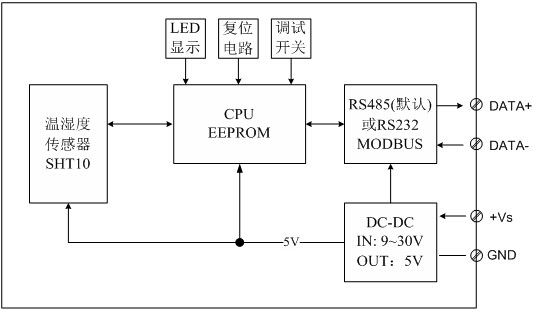

七． 原理方框圖
第二章 Modbus寄存器和通訊協議說明
一． 模塊支持的MODBUS功能碼和地址范圍
寄存器類型 | 地址范圍 | 功能碼 | 功能碼說明 |
開入量寄存器 | 10001-10004 | 002H | 讀取一個或多個開入量寄存器 |
輸入寄存器 | 30001-30004 | 004H | 讀取一個或多個輸入寄存器 |
保持寄存器 | 40033-40037 40065-40076 40129-40132 | 003H | 讀取一個或多個保持寄存器 |
006H | 寫一個數據到保持寄存器 | ||
010H | 寫一個或多個數據到保持寄存器 |
二． 寄存器定義描述
1. 開入量寄存器（002H）
地址 | 參數 | 讀/寫 | 最小值 | 最大值 | 說明 |
10001 | DI0 | 隻讀 | 0 | 1 | 溫度上限報警值 |
10002 | DI1 | 隻讀 | 0 | 1 | 溫度下限報警值 |
10003 | DI2 | 隻讀 | 0 | 1 | 濕度上限報警值 |
10004 | DI3 | 隻讀 | 0 | 1 | 濕度下限報警值 |
2. 輸入寄存器（功能碼：004H）
地址 | 參數 | 讀/寫 | 最小值 | 最大值 | 說明 |
30001 | 溫度 | 隻讀 | -50.0 | 550 | 溫度值 0.1℃/bit |
30002 | 濕度 | 隻讀 | 0 | 1000 | 濕度值 0.1%（RH）/bit |
3. 保持寄存器（功能碼：003H、006H、010H）
地址 | 參數 | 讀/寫 | 最小值 | 最大值 | 說明 | |||
40065 | 設備類型 | 隻讀 | 0 | 256 | 00A（MB1TH 1路溫濕度采集模塊） | |||
40066 | 設備狀態 | 隻讀 | 0 | 00101 | Bit4：復位按鍵狀態 Bit0：模塊復位請求標志 | |||
40067 | 模塊電壓 | 隻讀 | 0 | 300 | 0.0-29.9V 每bit 0.1V | |||
40068 | 模塊溫度 | 隻讀 | 0 | 100 | -20.0-100.0℃ 每bit 0.1℃ | |||
40069 | 產品版本 | 隻讀 | 0 | 65535 | 硬件版本(高8位) +軟件版本(低8位) | |||
40070 | 生產信息 | 隻讀 | 0 | 65535 | 年(高8位) +批號(低8位) | |||
40071 | 模塊地址 | 讀/寫 | 1 | 247 | 1（默認） | |||
40072 | 波特率 | 讀/寫 | 0 | 7 | 0(1200) 1(2400) 2(4800) 3(9600)默認4(19200) 5(38400) 6(57600) 7(115200) | |||
40073 | 校驗位 | 讀/寫 | 0 | 2 | 0(無校驗.)默認 1(偶校驗) 2(奇校驗) | |||
| ||||||||
40076 | 溫濕度 上下限 報警設置 | 讀寫 | 0 | 256 | 高8bit： 000：濕度上下限不報警 001：濕度上下限報警 低8bit： 000：溫度上下限不報警 001：溫度上下限報警 | |||
40077 | 溫度報警上限值 | 讀寫 | -500 | 850 |
| |||
40078 | 溫度報警下限值 | 讀寫 | -500 | 850 |
| |||
40079 | 濕度報警上限值 | 讀寫 | 0 | 1000 |
| |||
40080 | 濕度報警下限值 | 讀寫 | 0 | 1000 |
| |||
三． 溫濕度采樣值(30001-30004)轉換為實際數據計算方法
AI輸入類型 | 測量數據范圍 | 顯示分辨率 | 實際值計算 |
溫度 | -20～55℃ | 0.1℃ | 每個數代表0.1℃ |
濕度 | 0～100%（RH） | 0.1%（RH） | 每個數代表0.1%（RH）
|
