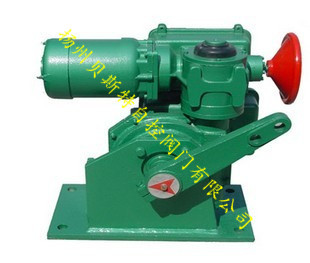

產品名稱：AS-25系列電動執行機構

產品型號：AS-25

產品力矩：250 NM

產品推力： N

行程：28S，30S（可選）

產品電源： 220V　380V　415V

控製方式：手動（手輪）、就地電動手操、自動（模擬量控製）

輸入信號：4-20mA

輸出信號：4-20mA

相關介紹：

AS-25系列電動執行機構是采用先進技術的電動執行器。

型號			額定力矩Nm			全行程時間S			配球鉸型號
AS-25/K(F)30H			250			30，28			SQJ-25
AS							機座代號
	□	/					最大輸出力矩，數字表示，單位：Nm
			K				電源代號：單相220V/50Hz
			F				電源代號：三相380V/50Hz
				□			額定行程時間，數字表示，單位；S
					H		安裝型式	底座式
					Z			直聯式
						L	控製特性	兩位式
						無符號		整體比例式4-20mA
						S		分立比例式4-20mA
						Y		遠控式

一、產品概述

(一)它是一個智能化的控製系統。

SD系列智能型電動機執行機構，在充分砐取瞭國內外同類產品先進技術的前提下，根據我國工業控製系統特點，利用現代單片機技術將其功能完全由可靠性的PIC-16C711單片機為核心完成各種控製、各種功能由“軟件”程序去完成。

(二)它是一個功能齊全的控製系統。

     1、斷信號保護功能----當輸入信號小於2mA時，視為斷信號，此時輸出軸按使用者預置的狀態動作。預置方式有三種：a、原位，b、全開，c、全關。
     2、過流保護功能----當執行機構過流時本機控製電路自動關閉，執行機構保持原位，以保護執行機構及閥門等。
     3、動態電製動功能---當電機運轉至給定值=反饋值時，由於運轉慣性惰走會使輸出軸振蕩。此時，由“軟件”程序發出瞭一個動態電製動指令，(即給出一個瞬間反向電流)使掃行機構立即停止運轉，無惰走振蕩，極大地提高瞭自動調節系統的可靠性及穩定性。
4、上限及下限限位功能---根據現場需要，角行程在90度范圍內，基它在額定行程范圍內，上、下限兩端限位隨意可調，可調范圍在40%左右。出廠時，下限位設定為4mA，上限位設定為20mA.

(三)它是一個高可靠性及穩定性的控製系統。

所選用的PIC系列單片機，其功能強大，可靠性高。它集中央控製器RAM，ROM，I/O口於一身。因消除瞭外部引線，受乾擾影響的可能幾乎為零。與常規電路的同類產品相比肯有結構緊湊，所用元器件少，體積小，調整方便，故障率低，穩定性高等特點。另因該單片機為單字節指令，消除瞭操作碼與操作數的混淆，進一步提高瞭穩定性。否則，程序是燒死在ROM中又在軟件設計上增高瞭“看門狗”(此看門狗電路在單片機內是獨立工作的，不受時鐘、電路影響)從根本上消除瞭單片機“死機”的發生，因此，此系統是個非常可靠的系統。綜合上述，SD系列智能型電動執行機構是具有90年代水平的先進機型，是傳統產品的升級換代產品。

說明：
角行程電動執行機構用於驅動90度轉角的閥門蝶閥、球閥、百頁閥、風門、旋塞閥、擋板閥等。

二、主要技術性能:

下述技術性能主要指比例調節型，對遠控製型及開關型下列1、2、3、4、5、6、11、12、13、14項不涉及。

1、輸入信號：4mA-20mA直流或1V-5V直流；

2、輸入通道電阻；250Ω；

3、輸入通道個數：1（分立式為3個）；

4、基本誤差：±1, ±2.5%;

5、回差：1%，1.5%；

6、死區：0.5-3%（可根據系統要求設定）；

7、阻尼特性：無擺動

8、電源電壓：單相220V（+10%，-15%）50Hz±1%

三相380V±10% 50Hz±1%
