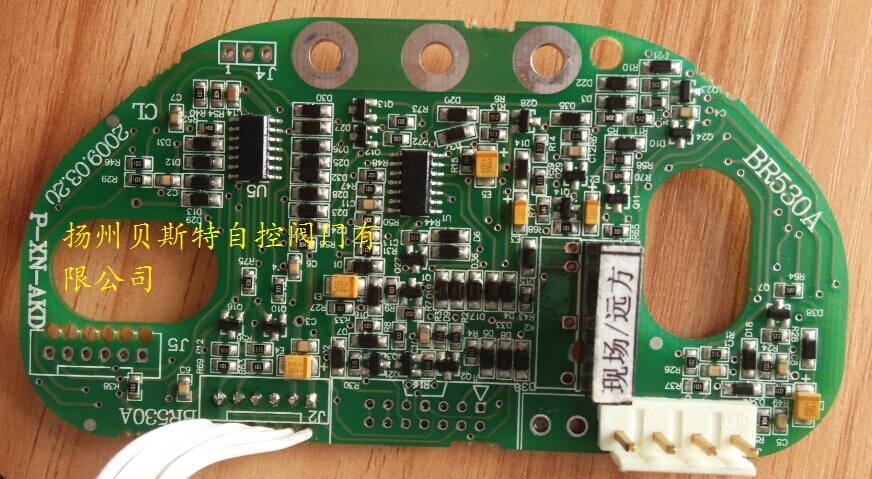

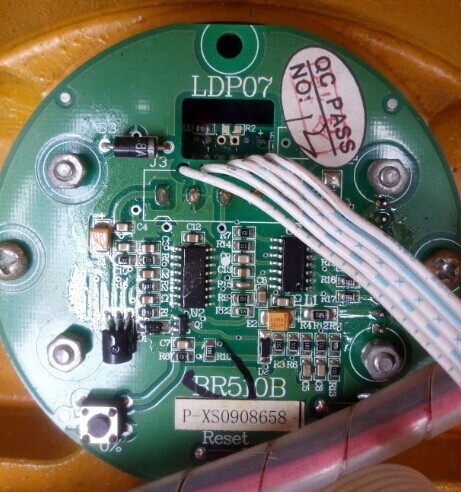

電路板 P-XS,  線路板 P-XN -AKD，  控製板（揚州貝斯特自控）

適用於電動執行機構、閥門電動裝置、電動執行器：DZW機型適用，ZW機型適用，Z型適用，DQW機型，QW機型，Q型

適用於電動執行器，電機，電動閥門裝置，主要技術參數：

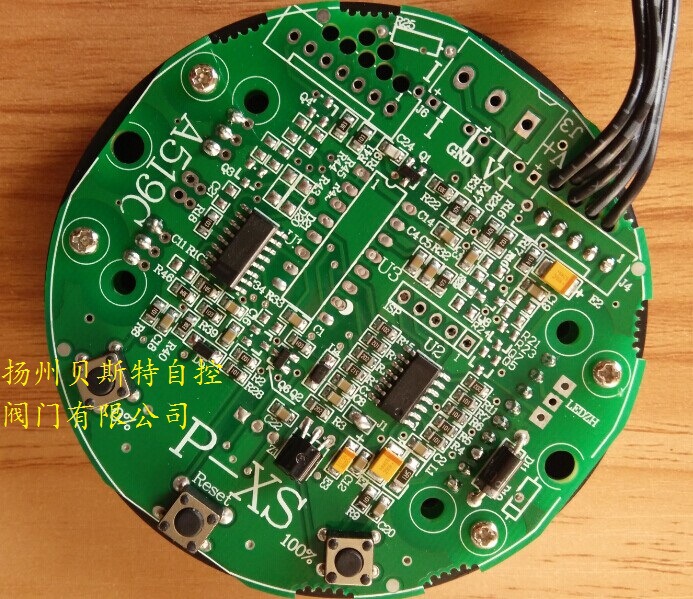

（1）顯示旋鈕板外觀示意圖（正麵效果圖）

（2）顯示旋鈕板使用與說明：

① 把顯示旋鈕板的5P 引線插到模塊上的J1，6P引線插到模塊上的J2，接通電源，顯示當前閥位的百分比，並發出明亮的背光。先調節好模塊上的  4～20mA  反饋輸出電流,並保證在全關時對應4mA,在全開時對應20mA。

③ 將顯示旋鈕板上的調試開關撥到“調試”位置，按下“關閉”動作按鈕使電動執行

器動作到全關，此時輸出電流為4mA，再將調試開關撥到“運行”位置，按住顯示旋鈕

板液晶屏下的“Reset”鍵，丟開後迅速按下“關閉”鍵，直到綠燈閃動兩下即對  0%標

定成功；此時閥位顯示為0%。然後調試開關撥到“調試”位置，按下“打開”動作按

鈕使電動執行器動作到全開，此時輸出電流為 20mA，先將調試開關撥到“運行”位置，

按住顯示旋鈕板液晶屏下的“Reset”鍵，丟開後迅速按下“打開”鍵，直到紅燈閃動

兩下即對100%標定成功，此時閥位顯示為100%。

④  將電動執行器動作到全關、全開檢查一下閥位開度顯示情況，如發現有誤差，可重

復上述第③步即可。

註：也可把 20mA 標為 0%，把 4mA  標為 100%。標定方法同上述第③步，但標定時要動作電動執行器，使之輸出 20mA  電流時，標定為0%。動作電動執行器使之輸出 4mA 時，標定為 100%。
