信號隔離器產品特點:

◆ 采用電磁隔離．集成隔離電源．將輸入/輸出/電源三隔離．

◆ 線性范圍：０－１２０％標稱輸入．

◆ 隔離電壓≥2.５ＫＶＤＣ．

◆ 多種輸出類型及多種結構類型供選擇．

◆ 小體積，35mmＤＩＮ導軌安裝．

◆ 前端調整：具有零點,量程調整．

信號隔離器型號含義

DZ-	□	□	□	□	□	□
東碩隔離器系列	輸入通道: 1:單路 2:雙路	輸入信號: 1:4-20mA 2:0-5V 3:1-5V 4:0-10V 5:0-10mA 6:0-20mA 7:0-1V 8：其它電流信號 9：其它電壓信號 0：0-75mV	輸出通道: A:單路 B:雙路	輸出信號: 1:4-20mA 2:0-5V 3:1-5V 4:0-10V 5:0-10mA 6:0-20mA 7:0-1V	外型結構: S B U	輔助電源: 1:+12V 2:+24V 3：AC220V

技術參數

隔離方式		電磁隔離
最大測量范圍		1.2F.Ｓ
響應頻率		＜2KHz
隔離電壓		﹥2.5KVDC，1分鐘
輸入阻抗		電壓：Ri≥100KΩ 電流：Ri≤500Ω
共模抑製比		40dB(50Hz)
隔離電容		直流：20pf (1KHz條件下測量)
負載能力	電壓	輸出0-1V 1KΩ （最小）；輸出：0-5V 5KΩ 輸出1-5V 5KΩ(最小)
		輸出0-10V 10KΩ （最小）；
	電流	輸出0-10mA 1.2KΩ (最大)；輸出0-20 mA 600Ω (最大)；
		輸出4-20mA 600Ω (最大)；
平均無故障工作時間		＞5萬小時
工作電源		DC24V±10%或12V±10%
安裝方式		DIN標準導軌安裝
額定環境溫度		-10～+50℃
消耗功率		＜1w
精度		±0.2%F.S

型號列表

型號	輸入信號通道1	輸入信號通道2	輸出信號通道1	輸出信息通道2	外型結構	供電電源
DZ-11A1B2	DC4-20mA	無	DC4-20mA	無	B	DC + 24V
DZ-12A1B2	DC 0-5V	無	DC4-20mA	無	B	DC + 24V
DZ-13A1B2	DC 1-5V	無	DC4-20mA	無	B	DC + 24V
DZ-14A1B2	DC 0-10V	無	DC4-20mA	無	B	DC + 24V
DZ-15A1B2	DC0-10mA	無	DC4-20mA	無	B	DC + 24V
DZ-16A1B2	DC0-20mA	無	DC4-20mA	無	B	DC + 24V
DZ-17A1B2	DC 0-1V	無	DC4-20mA	無	B	DC + 24V
DZ-18A1B2	用戶自定義其它直流電流信號	無	DC4-20mA	無	B	DC + 24V
DZ-19A1B2	用戶自定義其它直流電壓信號	無	DC4-20mA	無	B	DC + 24V
DZ-10A1B2	DC 0-75mV	無	DC4-20mA	無	B	DC + 24V
DZ-11A2B2	DC4-20mA	無	DC0-5V	無	B	DC + 24V
DZ-12A2B2	DC 0-5V	無	DC0-5V	無	B	DC + 24V
DZ-13A2B2	DC 1-5V	無	DC0-5V	無	B	DC + 24V
DZ-14A2B2	DC 0-10V	無	DC0-5V	無	B	DC + 24V
DZ-15A2B2	DC0-10mA	無	DC0-5V	無	B	DC + 24V
DZ-16A2B2	DC0-20mA	無	DC0-5V	無	B	DC + 24V
DZ-17A2B2	DC 0-1V	無	DC0-5V	無	B	DC + 24V
DZ-18A2B2	用戶自定義其它直流電流信號	無	DC0-5V	無	B	DC + 24V
DZ-19A2B2	用戶自定義其它直流電壓信號	無	DC0-5V	無	B	DC + 24V
DZ-10A2B2	DC 0-75mV	無	DC0-5V	無	B	DC + 24V
Z-11A3B2	DC4-20mA	無	DC1-5V	無	B	DC + 24V
DZ-12A3B2	DC 0-5V	無	DC1-5V	無	B	DC + 24V
DZ-13A3B2	DC 1-5V	無	DC1-5V	無	B	DC + 24V
DZ-14A3B2	DC 0-10V	無	DC1-5V	無	B	DC + 24V
DZ-15A3B2	DC0-10mA	無	DC1-5V	無	B	DC + 24V
DZ-16A3B2	DC0-20mA	無	DC1-5V	無	B	DC + 24V
DZ-17A3B2	DC 0-1V	無	DC1-5V	無	B	DC + 24V
DZ-18A3B2	用戶自定義其它直流電流信號	無	DC1-5V	無	B	DC + 24V
DZ-19A3B2	用戶自定義其它直流電壓信號	無	DC1-5V	無	B	DC + 24V
DZ-10A3B2	DC 0-75mV	無	DC1-5V	無	B	DC + 24V
DZ-11A4B2	DC4-20mA	無	DC0-10V	無	B	DC + 24V
DZ-12A4B2	DC 0-5V	無	DC0-10V	無	B	DC + 24V
DZ-13A4B2	DC 1-5V	無	DC0-10V	無	B	DC + 24V
DZ-14A4B2	DC 0-10V	無	DC0-10V	無	B	DC + 24V
DZ-15A4B2	DC0-10mA	無	DC0-10V	無	B	DC + 24V
DZ-16A4B2	DC0-20mA	無	DC0-10V	無	B	DC + 24V
DZ-17A4B2	DC 0-1V	無	DC0-10V	無	B	DC + 24V
DZ-18A4B2	用戶自定義其它直流電流信號	無	DC0-10V	無	B	DC + 24V
DZ-19A4B2	用戶自定義其它直流電壓信號	無	DC0-10V	無	B	DC + 24V
DZ-10A4B2	DC 0-75mV	無	DC0-10V	無	B	DC + 24V
DZ-11A6B2	DC4-20mA	無	DC0-20mA	無	B	DC + 24V
DZ-12A6B2	DC 0-5V	無	DC0-20mA	無	B	DC + 24V
DZ-13A6B2	DC 1-5V	無	DC0-20mA	無	B	DC + 24V
DZ-14A6B2	DC 0-10V	無	DC0-20mA	無	B	DC + 24V
DZ-15A6B2	DC0-10mA	無	DC0-20mA	無	B	DC + 24V
DZ-16A6B2	DC0-20mA	無	DC0-20mA	無	B	DC + 24V
DZ-17A6B2	DC 0-1V	無	DC0-20mA	無	B	DC + 24V
DZ-18A6B2	用戶自定義其它直流電流信號	無	DC0-20mA	無	B	DC + 24V
DZ-19A6B2	用戶自定義其它直流電壓信號	無	DC0-20mA	無	B	DC + 24V
DZ-10A6B2	DC 0-75mV	無	DC0-20mA	無	B	DC + 24V

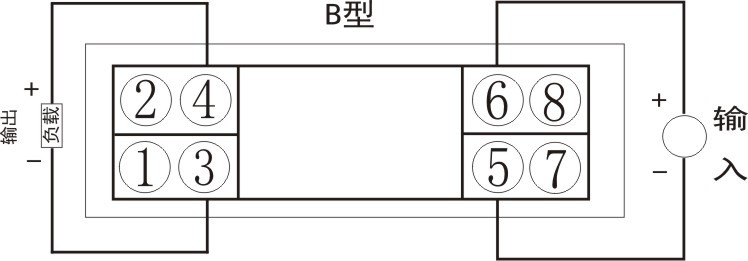

信號隔離器接線圖

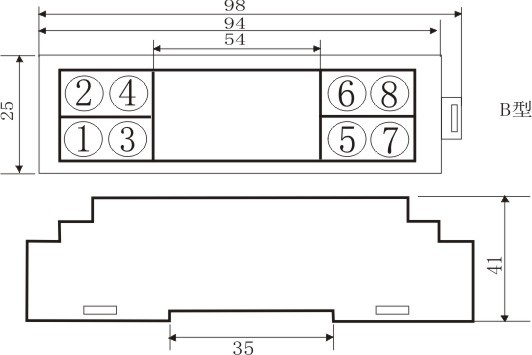

信號隔離器外型及安裝尺寸

信號隔離器的用途及應用領域：
信號隔離器廣泛應用於工業自動化控製、航天設備、軍工設備、科研設備、工控設備、通訊設備、航海設備、電鍍設備、檢測設備、電器設備、電動汽車、機器人、電力設備、電站電廠、機器機表、醫療設備、教學設備、通訊設備、試驗設備、冶金設備、鋼鐵水泥、石油化工、電力工程、電工設備、軌道交通、高低壓開關櫃、鐵路及地鐵機車、高端裝備、水處理、太陽能發電、風力發電類等領域。

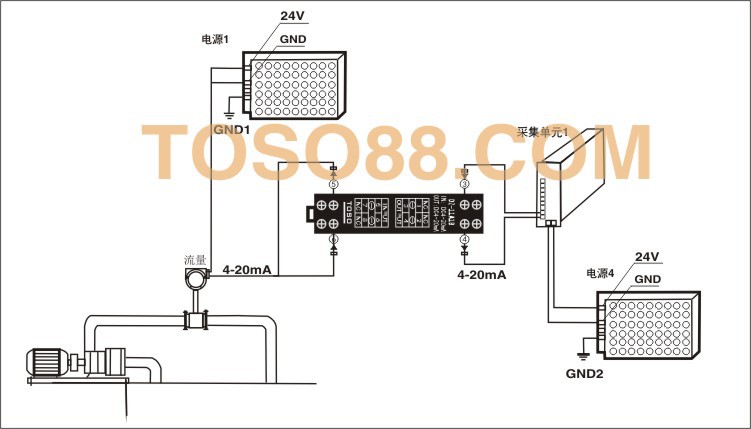

信號隔離器的應用示意圖
