一、概述

    JZF集成製動閥組將水電站水輪發電機組製動的手動、自動工作回路集成於一體，實現機組的製動。它由兩個手動閥、一個電磁換向閥和安裝底板組成，簡化掉傳統製動回路中的所有管道，集成化程度大大提高，體積小，重量輕，可實現手動製動、手動落風閘、自動製動、自動落風閘等功能。其核心元件兩個手動閥、一個電磁換向閥采用進口產品，可靠性高。

二、特點

■ 采用板式結構，密封性能好、集成化程度高、體積小、重量輕。

■ 兩個手動閥、一個電磁換向閥采用進口產品，可靠性高，且電磁換向閥本身帶手動。

■ 手動工作回路與自動工作回路互不影響、互不乾擾。整套裝置所有零部件均采用不銹材料，適於在潮濕環境下工作。

三、工作原理

■ 額定壓力：1.0MPa

■ 介   質：空氣

■ 通   徑：8、10、15、20mm

■ 環境溫度：0~40℃

■ 相對濕度：≤95%R.H

■ 工作電壓：AC220V AC110V   DC220V DC110V DC24V

■ 安裝方向：任意方向

■ 外形尺寸：194X215X173 mm3

■ 重   量：4Kg

■ 連接方式：卡套式接頭，采用GB3733-83標準

四、安裝維護

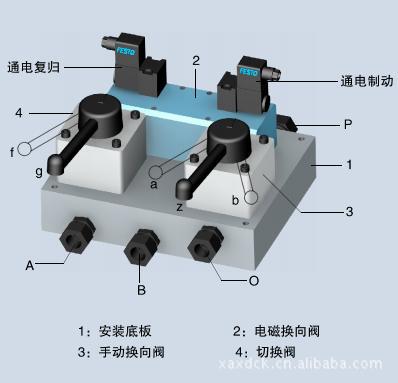

1、 外形尺寸及安裝圖見下圖。

2、 連接管路時，應將管內清理乾凈，不得有鐵屑、銹鐵皮等臟物。

3、 不可安裝在有水濺到的地方。

4、 本裝置在出廠前已試驗合格，現場不可分解組裝。

5、 本裝置安裝工作正常後，不需專門維護，如出現問題請及時與我廠聯系。
