多功能機器視覺檢測設備 尺寸檢測 缺陷檢測 定位檢測 色差檢測

一、公司簡介

廣州市沃佳軟件技術有限公司2008年註冊成立，一直以研發嵌入式解決方案為核心業務內容，以Vogreat品牌機器視覺整體檢測系統聞名於中國機器視覺行業，是目前擁有眾多機器視覺實際解決案例的廠商。 核心業務是研究、 設計、 生產及銷售整套工業機器視覺檢測系統，是以技術為導向的專業化企業。
  Vogreat已經擁有四個VG標準產品系列，以分類鏡頭為主，可配合工業機器視覺系統中的各款相機，在定位、識別、檢測、測量等各種應用中廣泛使用。

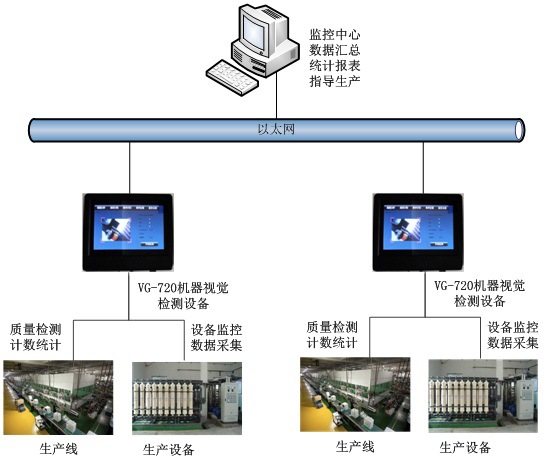

二、系統架構

多功能機器視覺檢測產品可以方便的架設在各種類型的生產流水線，高清工業相機掃描流水線上的產品特征，與標準產品數據庫裡的特征表進行匹配， 從而即時分析出產品的良品與不良品；最後將監控過程數據傳送到電腦服務器終端進行電子報表打印與查詢。

三、產品結構

多功能型機器視覺設備由工業級嵌入式芯片A9+高清LCD電容觸摸屏+WIFI芯片+高清專業攝影頭組成， LINUX OS操作系統內嵌專業視覺分析算法，配置輔助的LED機器視覺光源以及專業的安裝支架； 同時可由專業紅外觸發拍攝模式，啟動視訊捕捉產品的特征數據，進行良品與不良品的匹配與分析。

四、產品功能描述

1. 工廠生產線產品的尺寸檢測（長，寬，高,圓形，多邊形，間距，孔距，麵積計算，產品規格）

2. 工廠生產線產品的色斑檢測(色差分析與辨識)

3. 工廠生產線產品的完整性檢測（缺邊，缺角，小洞，縫隙）

4. 工廠生產線產品的視訊自動計數統計檢測（自動計數，電子報表）

5. 工廠生產線設備的特殊參數自動捕獲，並監控其運行曲線數據圖。

6. 批量掃描一維碼、二維碼，對接企業ERP系統，實現物流跟蹤。

五、產品實際運行圖片

1. 產品實物圖

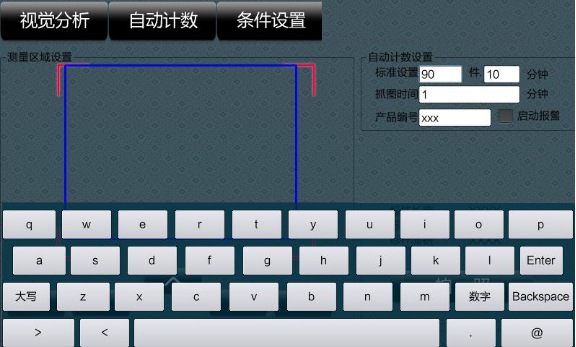

2.條件設置

用戶設定機器視覺監控區域，定格以及聚焦好監控產品特征區域之後，按拍照將會取得標準產品的特征數據庫，為後續生產線產品的良品與不良品分析提供樣品數據特征匹配與對比分析。當鎖定檢測同一規格的物體輪廓時，後麵批次超出標準樣件的值時，系統產生報警。

同時用戶可以設置生產線的生產效率監控閥值，在一段時間內生產數據低於閥值則可進行警告，以提升生產過程的緊迫性，確保生產任務得以高質量完成。

3.視覺分析

啟動機器視覺檢測之後，系統會自動生成實時的產品特征監控數據，與系統內保存的標準數據進行分析與對比，得出良品與不良品的結論。可以輸出高低電平信號，485通訊信號，以太網數據信號，通知繼電器，報警器，或者第三方的機械手設備，進行分撿與抓取工作，從而實現自動化檢測與分撿產品的功能。

4.自動計數

自動計數分為可以配置多組紅外探頭觸發模式進行多通道計數，可以對商場通道，工廠通道，高速路口進出通道的人和車流量精準計數，還可以同時對工廠流水線產品進行精準計數，自動統計單位時間內的生產產品個數，上傳到服務器端。

隻需一套設備，同時計數多個進出通道，可以為用戶最大程度節省開支費用，工作效率卻成倍增加。

5.實拍實物現場檢測圖片:

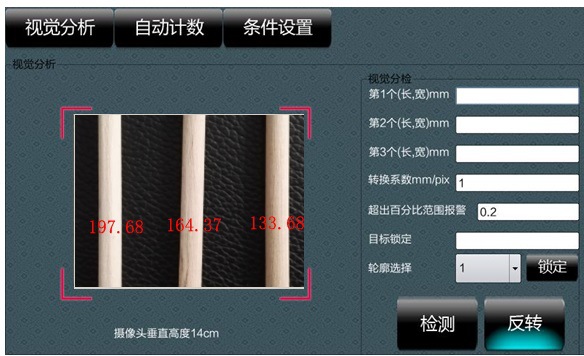

5.1 不同級別品質的筷子的色差度檢測（甲級，乙級，丙級 分級色差度檢測）：

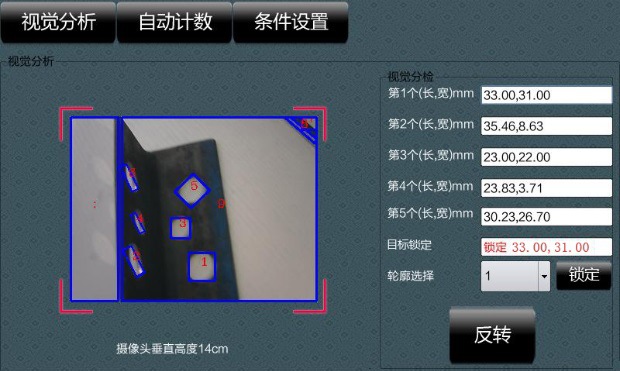

5.2 不規則五金金屬的長寬檢測與孔徑檢測：

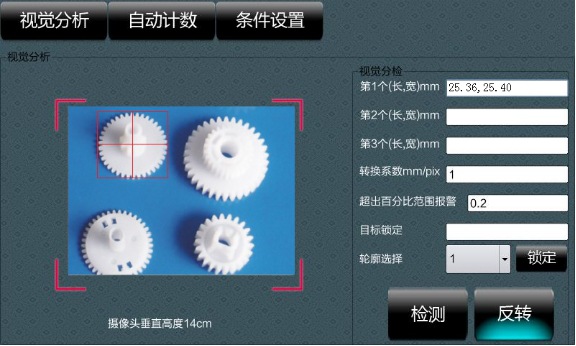

5.3 塑料齒輪的長寬檢測與機械手正中心定位檢測：

5.4 電路板的長與寬檢測與機械手中心位置定位（輸出座標值）：

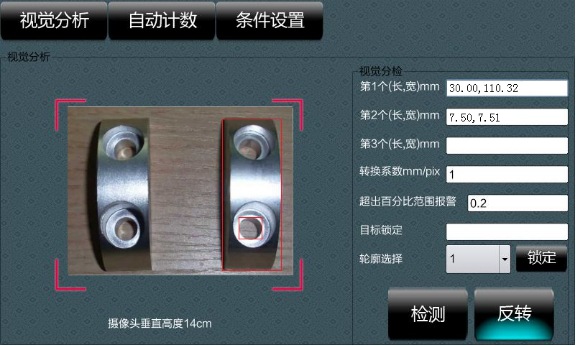

5.5 五金金屬件的流水線上頭與尾判斷方向（便於機械手抓取）與長與寬檢測：

5.6 瓷磚片缺角品質不良缺陷檢測：

5.7 乳白色塑料棒上的劃痕缺陷檢測：

5.8 眼鏡黑色鏡片上的劃痕檢測（需配置進口工業相機與專業光源設備）：

六、性能參數
    •專業嵌入式機器視覺檢測主機設備，配置15寸觸控屏
    •尺寸檢測精度：0.02mm


七、產品特點
    1.采用機器視覺設備代替人工進行產品的自動化檢測，檢測精度高，效率高；同時為企業節省人工人力成本；
    2.產品流水線可以進行過程全檢，以及成品全檢；實現抽檢->全檢的設備自動化檢測進程；
    3.強大的數據通信功能，即時將工廠各條生產線的品質檢測信息上傳上報，支持WIFI；
    4.24小時的無人值守生產流水線產品品質檢測模式，降低公司的運營成本，提高生產品質，提升生產效率。

八、應用領域

更多應用案例：

九、聯系我們
   公司名稱：廣州市沃佳軟件技術有限公司
   公司地址：廣州市科學城科珠路232號益民科技園1棟218
   沃佳官網：www.vogreat.com
   咨詢熱線：400-0161-905
   聯系手機：13694230642 13798190649

客戶問答：
1. 請問檢測孔徑尺寸精度如何？
配上1000萬象素高清工業相機，可以檢測精度達到0.02mm級別；
2. 請問如何檢測高速移動的物體上的劃痕或者黑點？
配上130萬象素的高速專業相機，可以快速成像，快速檢測高速移動的物體，不會產生拖影；
3. 請問機器視覺的安裝支架如何安裝？
客戶工廠可以根據自身的生產線傳送帶壯裝置的高度，寬度，安裝的位置來定製“F”型支架，或者“7”字型支架。 F型支架上麵安裝工業相機與工業鏡頭，下麵安裝條形光源即可。
4. 請問機器視覺的安裝如何避免檢測震動？
可以將安裝支架距離傳送帶5厘米的位置，用四顆鉆地螺絲鎖定在地麵上，這樣就防止檢測過程中傳送帶帶來的震動；
5. 請問機器視覺產品可以做到用戶自己調參數來檢測不同的物體嗎？
可以，機器視覺產品界麵已配置檢測多樣尺寸精度的參數調整：如尺寸標定，輪廓鎖定，超范圍報警，防抖動參數設定等等； 另外，機器視覺產品界麵也已配置特殊檢測的參數調整：如檢測算法成像閥值調節，可以過濾掉非檢測對象乾擾的背景噪聲，留下特殊檢測目標的物體輪廓，再設置檢測劃痕或者污點的長和高上限，下限值，即可清晰定位出任何流經生產線的不良品物體，並自動報警；
6. 請問機器視覺產品如何進行不良品報警？
配置有繼電器信號輸出模塊，繼電器串口接入檢測主機，分兩路信號輸出； 隻要機器視覺檢測到流水線傳送帶上的不良品，那麼繼電器信號會輸出常開信號，延時一個處理時間段，讓聯動的停機動作，或者吹氣嘴將不良品撿走之後，再繼電器信號輸出常閉信號，恢復到原狀態； 機器視覺人機操作界麵上有繼電器信號輸出的開關控製，以及繼電器處理時間的設置，用戶可以根據工廠不同的處理方式來設定相應的參數；
7. 請問可以快遞一些樣品過來預檢測，看看檢測錄影的效果如何？
可以。客戶可以快遞好的樣品和不良品的樣品過來，我們會在最快的時間內，對這些樣品進行預檢測，並同時拍攝檢測過程中的實時錄影，發給客戶的微信上； 客戶可以看到各種檢測角度的錄影的效果，以及相關的檢測具體數值；
快遞地址：廣州市科學城科珠路232號益民科技園1棟218室 胡先生 13694230642
收到快遞樣品後，我們會第一時間內作出反應，為您進行樣品的預檢測，樣品預檢測不收費；
8. 請問是否可以帶樣品，親自過來觀看檢測現場效果，以及溝通各種檢測要求？
可以，歡迎客戶隨時過來我們公司，我們共同一起觀看檢測過程中的任何一個技術參數以及功能實現的精度，共同商討客戶工廠環境的各種檢測要求，以及提供機械結構的改造建議，讓客戶更加高效快捷使用機器視覺產品代替人工檢測；
9. 請問機器視覺產品質保多長時間？
機器視覺產品分為檢測主機，檢測工業相機，檢測工業鏡頭，檢測繼電器信號輸出模塊，質保合同上將標註為一年； 有任何問題，原廠隨時跟進維護；超過一年後，按各個部件的市場價進行維修；
10. 請問機器視覺產品可以遠程調試與遠程更新嗎？
可以。 隻要客戶那邊的檢測主機參夠連接上WIFI互聯網，我們這邊就可以通過安裝遠程調試軟件Teamview軟件進行客戶現場實時觀測檢測的各項數據，進行動態指導客戶的參數配置，以達到最佳使用效果，無需客戶將設備來去快遞修改； 同時還能夠隨時遠程進行升級，更新為客戶想要的任何使用方式的版本；
11. 請問貴公司有相關的機器視覺產品檢測錄影觀看？
有的，您請直接打開我們公司的官網地址：http://www.vogreat.com ， 在首頁的下半部分為部分客戶各種產品的檢測實時錄影；
12. 請問貴公司有相關的機器視覺產品電子產品資料下載嗎？
有的，您請直接打開我們公司的官網地址：http://www.vogreat.com ， 在首頁的中間部分有部分客戶各種產品的檢測實時錄影下載，產品資料電子版文檔下載；
